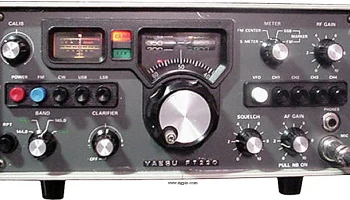

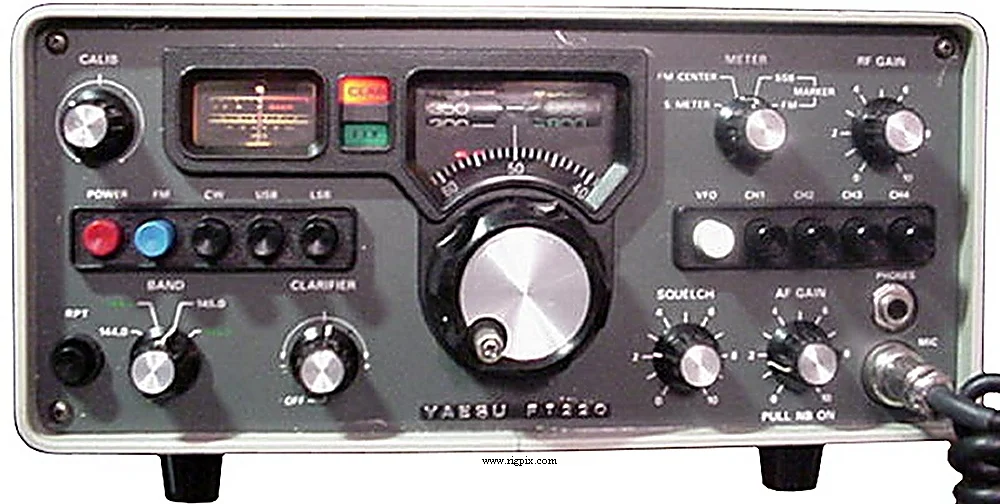

FT-220
Источник:
ОБЩИЕ
| Тип | Радиолюбительский трансивер диапазона VHF |
|---|---|
| Диапазон частот | TX: 144-146 МГц RX: 144-146 МГц (Диапазон разбит на четыре сегмента по 500 КГц) |
| Настройка частоты | Непрерывная |
| Стабильность частоты | ±? ppm |
| Режимы работы | FM / SSB / CW |
| Каналы / управление памятью | 4 дополнительных управляемые кварцем канала |
| Смещение ретранслятора / сдвиг | -600 КГц |
| Источник питания | От сети: 100 / 110 / 117 / 200 / 220 / 234 В ACили 12-14.5 В DC |
| Ток потребления / мощность | При приёме: 600 мА (DC) или 30 ВА (AC)Передача: Макс. 3 А (DC) или макс. 90 ВА (AC) |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 280*125*295 мм (11*4.92*11.6") |
| Вес | 8.5 кг (18.74 фунта) |
| Прочие особенности | VOX. Примечание. 100 КГц калибратор. Ретрансляторный тоновый импульс, регулируемый от 1300 до 3000 Гц |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноканальный супергетеродин (SSB/CW) Промежуточная частота: 10.7 МГцДвухканальный супергетеродин (FM) 1-й промежуточный канал: 10.7 МГц 2-й промежуточный канал: 455 КГц |
|---|---|
| Чувствительность | FM: -4 дБм (20 дБ QS) SSB/CW: 0.5 мкВ (10 дБ SNR) |
| Избирательность | Европа и США FM: 15 кГц (-6 дБ), 25 кГц (-60 дБ) SSB/CW: 2.4 кГц (-6 дБ), 4.1 кГц (-60 дБ)Рынок Японии FM: 20 кГц (-6 дБ), 40 кГц (-60 дБ) SSB/CW: 2.4 кГц (-6 дБ), 4.1 кГц (-60 дБ) |
| Изоляция изображения | 60 дБ |
| Выходная звуковая мощность / громкоговоритель | 2 Вт при 10% искажении / импеданс 4 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 4 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность передатчика | Максимальная мощность FM:10 Вт SSB (ППМ):10 Вт CW:10 Вт |
|---|---|
| FM | 10 Вт |
SSB (ППМ)
| CW | 10 Вт |
|---|---|
| Модуляционная система | FM: Переменная реактивность |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц (Европа и США)±12 кГц (Рынок Японии) |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 500-600 Ом / 4-контактный (Металлический замок-разъём) |
| Уровень сигнала микрофонного входа | — |
ПРОЧЕЕ
| Произведено | Япония, 1974-1974 (Выпуск прекращён) |
|---|---|
| Дополнительная информация | — |
| — | — |
