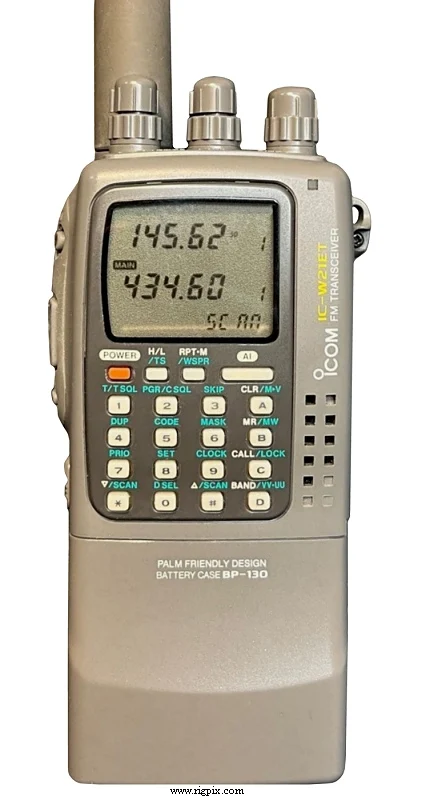

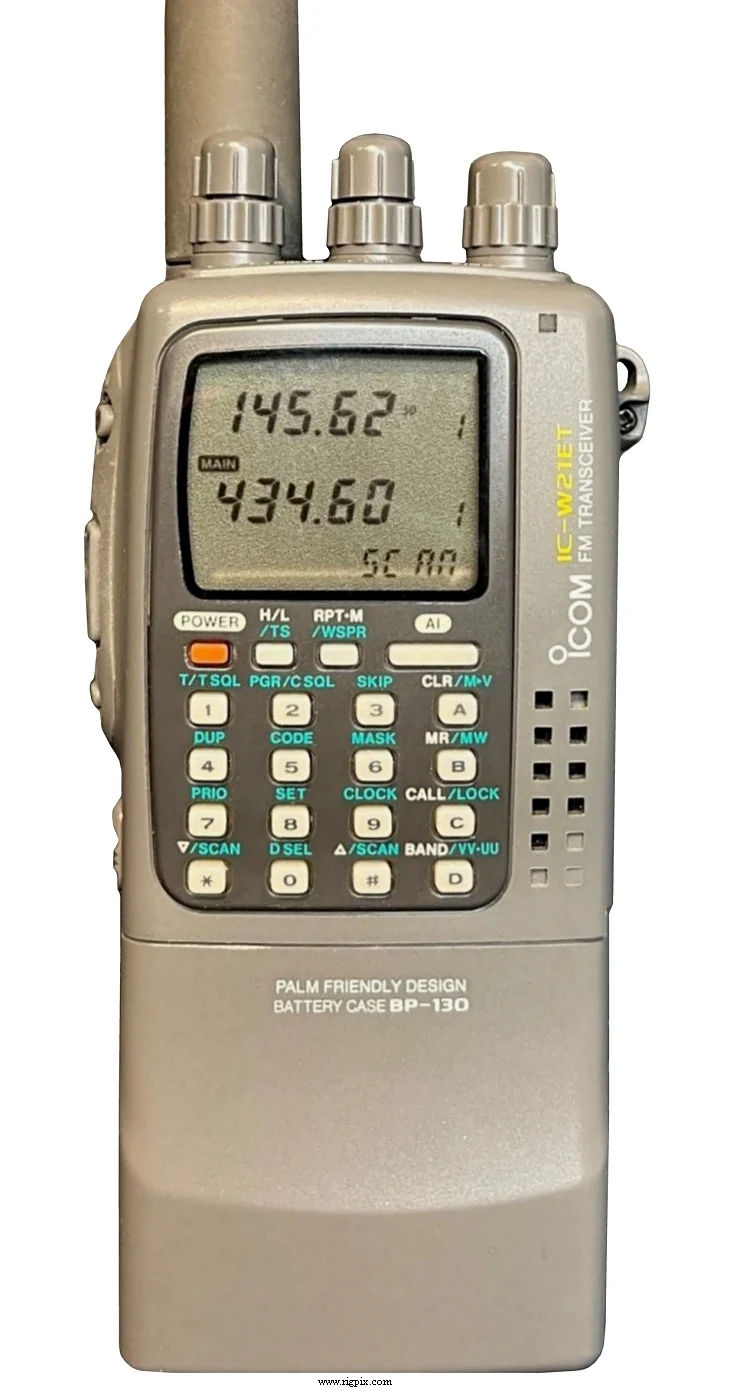

IC-W21ET
Источник:
ОБЩИЕ
| Тип | Радиолюбительский трансивер для диапазонов VHF/UHF |
|---|---|
| Диапазон частотв зависимости от версии | Европа (общий случай): TX: 144-146 / 430-440 МГц RX: 100-950 МГц Дания: TX: 144-146 / 432-438 МГц RX: 100-950 МГц Италия: TX: 144-148 / 430-440 МГц RX: 100-950 МГц Примечание! Широкий диапазон принимаемых частот может потребовать модификации |
| Шаг перестройки | 5 / 10 / 12.5 / 15 / 20 / 25 / 30 / 50 кГц |
| Стабильность частоты | ±5 ppm при температуре от 0 до 50°C (от 32 до 122°F) |
| Режимы работы | Передача: FMПриём: AM / FM |
| Количество каналов / управление памятью | 64 регулярных канала (32 на каждый диапазон) 2 повторителя (по одному на каждый диапазон) 2 вызова (по одному на каждый диапазон) 2 пары краевых сканирования (по одной на каждый диапазон) Функция приоритетаФункция памяти с резервным питанием от перезаряжаемой батареи (супер-конденсатор?) |
| Смещение / сдвиг репитера / сдвига | ±0 до 60 МГц с выбранным шагом перестройки |
| Источник питания | 7.2-12 В постоянного тока (в зависимости от блока батарей)или 6-16 В постоянного тока внешний источник (разъём Barrel, положительный центр) |
| Ток потребления / мощность | При приёме: 15-200 мАПри передаче: 0.5-1.5 А |
| Импеданс антенны / разъём подключения | 50 Ом / BNC |
| Габариты (Ш*В*Г) | 57*125*35 мм (2.24*4.92*1.38”), с BP-157 |
| Вес | 390 г (13.76 унций), с BP-157 и антенной |
| Другие особенности | Тональный вызов частотой 1750 ГцОпция CTCSS/PLФункция кросс-бэндового репитераЦифровой многочастотный телефон (DTMF)Часы/таймерПодсветка дисплеяДвойной приём (одновременное прослушивание двух диапазонов: V+U, V+V или U+U) |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованиемПервое промежуточное частота: 43.1 МГц (VHF) — 45.15 МГц (UHF)Второе промежуточное частота: 455 кГц |
|---|---|
| Чувствительность | 2 м / 70 см: 0.16 мкВ (уровень SINAD 12 дБ) |
| Чувствительность шумоподавителя | Менее 0.13 мкВ (пороговый уровень) |
| Фактор шума | — |
| Избирательность | 15 кГц (-6 дБ)30 кГц (-60 дБ) |
| Отношение изображения к сигналу | 60 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 200 мВт при искажении 10% / сопротивление нагрузки 8 Ом |
| Разъём внешнего громкоговорителя | TS «Миниджек» (3.5 мм), 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность передатчика | Высокая низкая3 низкой2 низкой1 E низкой2 м: 2-5 Вт2-3.5 Вт1.5 Вт500 мВт15 мВт70 см: 2-5 Вт2-3.5 Вт1.5 Вт500 мВт15 мВтВысокие и низкие настройки мощности зависят от напряжения / блока батарей. |
|---|---|
| 2 м | 2-5 Вт |
| 70 см | 2-5 Вт |
| Модуляционная система | Переменная реактивная частотная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спурты излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём подключения | 2 кОм / TRS «Субминиджек» (2.5 мм) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1992-199x (вышедший из производства) |
|---|---|
| Дополнительная информация | Новая цена, декабрь 1993 года в Швеции: SEK 6875:- |
| AD-25 AD-28 BC-77A BC-77D BC-77E BC-77V BC-79 BP-130 BP-131 BP-132 BP-157 CP-13L FA-B270A HM-9 HM-30 HM-46 HM-54 HM-55A HM-75 HS-51 LC-105 LC-106 OPC-288L SP-13 UT-63 | Зарядное устройство для аккумулятора Зарядный адаптер для блока батарей Настенный зарядный адаптер. 12 В постоянного тока, 100 мАНастенный зарядный адаптер. 12 В постоянного тока, 100 мА (для использования с напряжением 220 В переменного тока)Настенный зарядный адаптер. 12 В постоянного тока, 100 мА настольный быстрый зарядный адаптерЗарядный кейс для шести батареек типа LR6/AAНикель-кадмиевая батарея. 7.2 В, ёмкость 900 мАчНикель-кадмиевая батарея. 12 В, ёмкость 600 мАчНикель-кадмиевая батарея. 7.2 В, ёмкость 900 мАчКабель прикуривателя автомобиля с фильтром подавления помех Гибкая антенна для двух диапазоновРупор-микрофонРупор-микрофонРупор-микрофон со встроенным блоком DTMFРупор-микрофон с дистанционными кнопками управленияНаушники с функцией VOX и PTTПортативная сумка для переноски, совместимая с BP-130, BP-131 и BP-157Портативная сумка для переноски, совместимая с BP-132Кабель питания постоянного токаНаушникиCTCSS/PL модуль |
