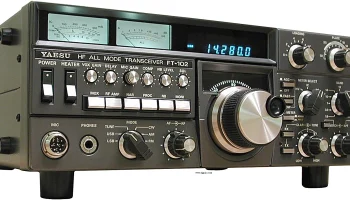

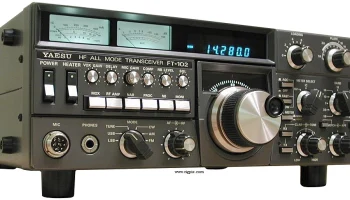

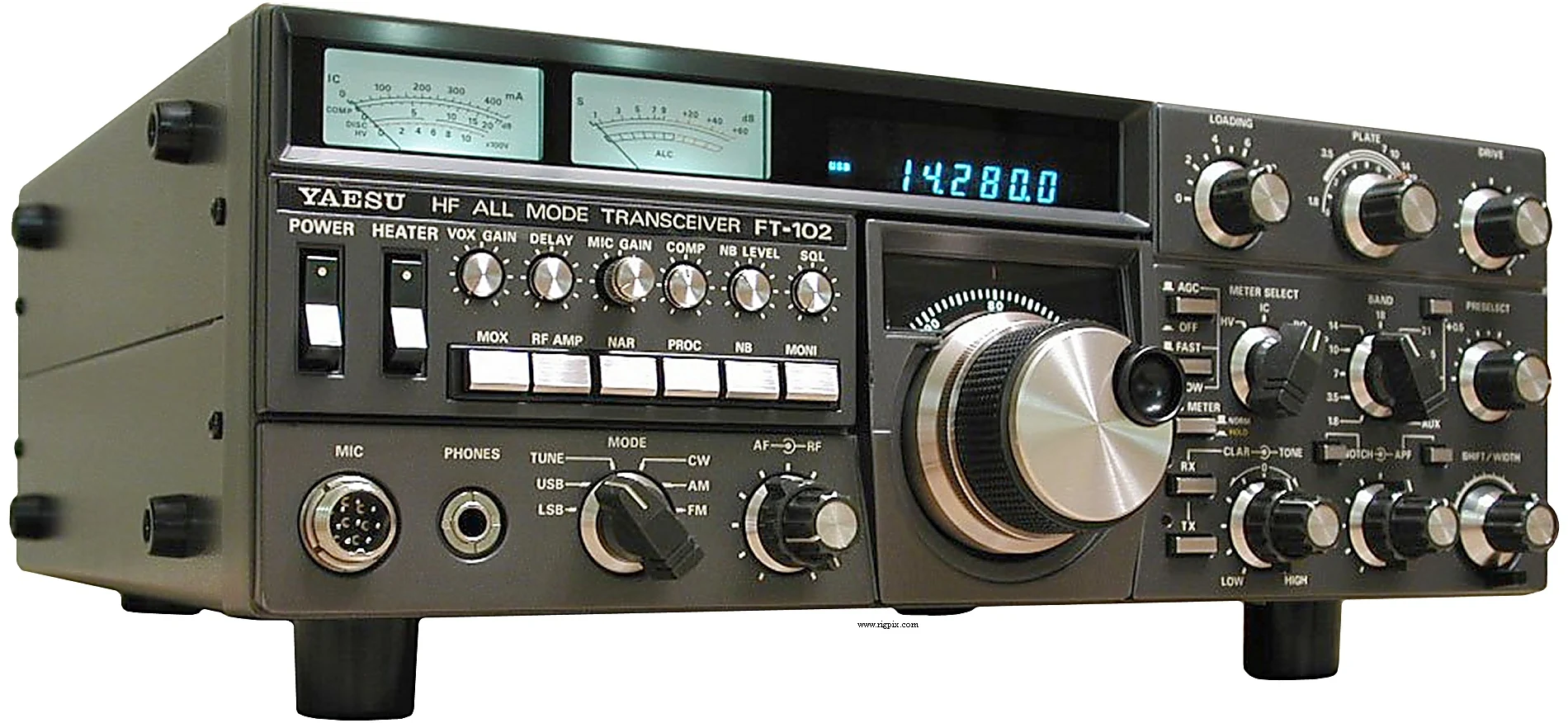

FT-102
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | 10-160 м + WARC в 12 диапазонах 1.8-2.0 МГц (160 м) 3.5-4.0 МГц (80 м) 7.0-7.5 МГц (40 м) 10.0-10.5 МГц (30 м) 14.0-14.5 МГц (20 м) 18.0-18.5 МГц (17 м) 21.0-21.5 МГц (15 м) 24.5-25.0 МГц (12 м) 28.0-28.5 МГц (10 м) 28.5-29.0 МГц (10 м) 29.0-29.5 МГц (10 м) 29.5-29.9 МГц (10 м) |
| Настройка | Аналоговая / непрерывная |
| Стабильность частоты | Менее 100 Гц за час после прогрева в течение 30 минут |
| Режимы работы | АМ / SSB / CW (опция AM / FM TX и RX / TX) |
| Каналы / управление памятью | Нет встроенных (12 памяти в опциональном FV-102DM) |
| Репитер сдвиг / смещение | Нет выделенного (используйте split или память операции в опциональном FV-102DM) |
| Источник питания | От сети: 100 / 117 / 200 / 234 В АС |
| Ток потребления / мощность | Прием: 95 ВА (нагреватели выключены)Передача: Макс. 440 ВА (выходная мощность 100 Вт) |
| Импеданс антенны / разъем | 50-75 Ом / SO-239 |
| Габариты (Ш*В*Г) | 368*129*310 мм (14.5*5.08*12.2") |
| Вес | 15 кг (33.1 фунта) |
| Другие особенности | VOX. NB. IF notch. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 8.2 МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | АМ: 1 мкВ (10 дБ (S+N)/N), усилитель RF включен, без дополнительных фильтров FM: 0.4 мкВ (20 дБ затишья), усилитель RF включен (с опциональным блоком AM / FM) SSB: 0.25 мкВ (10 дБ (S+N)/N), усилитель RF включен, без дополнительных фильтров CW: 0.18 мкВ (10 дБ (S+N)/N), усилитель RF включен, без дополнительных фильтров |
| Избирательность | АМ / SSB / CW (без дополнительных фильтров): 2.7 кГц (-6 дБ) 4.8 кГц (-60 дБ) Контроль «Ширина» непрерывно регулирует диапазон от 2.7 кГц до 500 Гц (-6 дБ) |
| Отражение изображения | 1.8-21.5 МГц: >70 дБ24.5-29.9 МГц: >50 дБ |
| Выходная мощность AF / громкоговорителя | 1.5 Вт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | 4-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | 1.8-25 МГц28.29.9 МГц АМ:~40 Вт (~80 Вт входных) ~40 Вт (~80 Вт входных) FM:~50 Вт (~120 Вт входных) ~50 Вт (~120 Вт входных) SSB (PEP):~100 Вт (~240 Вт входных) ~75 Вт (~160 Вт входных) CW (DC):~100 Вт (~240 Вт входных) ~75 Вт (~160 Вт входных) Заметка 1! Для передачи AМ и FM требуется опциональный блок AM / FM Заметка 2! Усилитель мощности очень консервативно нагружен, и может производить значительно большую выходную мощность при правильной настройке и подстройке. |
|---|---|
| АМ | ~40 Вт (~80 Вт входных) |
| FM | ~50 Вт (~120 Вт входных) |
CW (DC)
| Модуляционная система | АМ: Низкий уровень (с опциональным блоком AM / FM) FM: Переменная реактивность (с опциональным блоком AM / FM) SSB: Балансный |
|---|---|
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -40 дБ |
| Импеданс микрофона / разъем | 200-600 Ом / 8-контактный (разъем с металлическим замковым кольцом) |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1982-1984 (прекращено производство) |
|---|---|
| Дополнительная информация | Лампово-транзисторный гибрид: драйвер 12BY7A и три 6146B выходных каскада (да, три!) Новая цена в октябре 1982 года в Великобритании: £719.00 Новая цена в декабре 1982 года в Великобритании: £690.00 Новая цена в октябре 1983 года в Великобритании: £799.00 |
| FC-102 FV-102DM MD-1B8 MH-1B8 PB-2347 SP-102 SP-102P XF-8.2GA XF-8.2HC XF-8.2HCN XF-8.2HSN XF-455C YM-34 YM-35 YM-36 YM-37 YM-38 | Антенный тюнер, 10-160 м, 1.2 КВт PEP Внешний синтезированный генератор частот с памятью Настольный микрофон Ручной микрофон с кнопками вверх-вниз Внешний громкоговоритель Внешний громкоговоритель с телефонным подключением Фильтр АМ, 6 кГц Узкий фильтр CW, 600 Гц Узкий фильтр CW, 300 Гц Узкий фильтр SSB Узкий фильтр CW Ручной микрофон Ручной микрофон Настольный микрофон |
