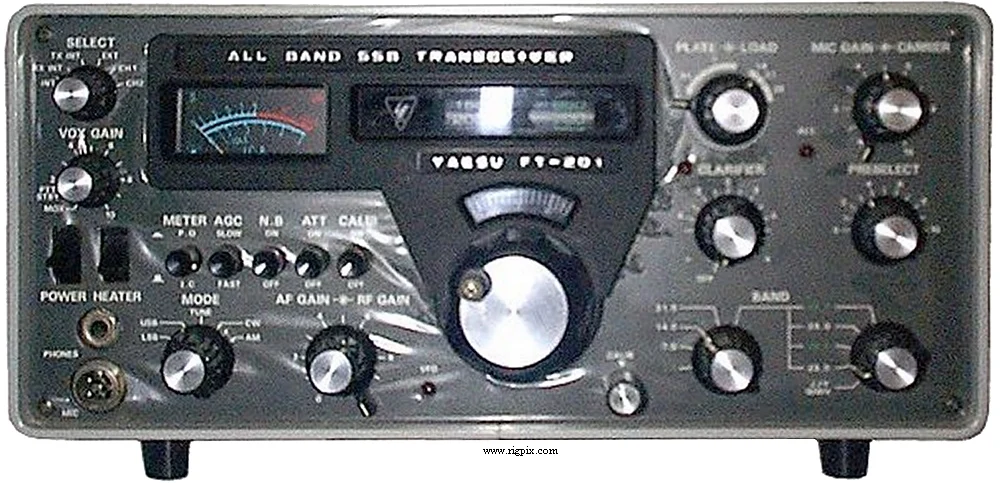

FT-201
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | TX: 10-80 м RX: 10-80 м +15 МГц (WWV) |
| Настройка | Аналоговая / непрерывная |
| Стабильность частоты | Менее 100 Гц дрейф за любой период 30 минут |
| Режим | АМ / SSB / CW |
| Каналы / управление памятью | 2 дополнительных XTAL управляемых |
| Репитер сдвиг / смещение | Нет |
| Источник питания | От сети: 100 / 110 / 117 / 200 / 220 / 234 В переменного токаили 12 В постоянного тока Подключение двенадцатипиновой розетки Amphenol/Cinch-Jones должно быть выполнено для либо переменного, либо постоянного напряжения |
| Ток потребления / мощность | Прием: 45 Вт при питании от сети (600 мА при 12 В постоянного тока)Передача: Макс. 350 Вт при питании от сети (Макс. 21 А при 12 В постоянного тока) |
| Импеданс антенны / разъем | 50-75 Ом / SO-239 |
| Габариты (Ш*В*Г) | 340*153*285 мм (13.4*6.02*11.22") |
| Вес | 14 Кг (30.9 фунта) |
| Другие особенности | Примечание. VOX. Калибратор 25/100 кГц. Аттенюатор. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноканальный супергетеродин с первым промежуточным частотой 9 МГц |
|---|---|
| Чувствительность | 0.3 мкВ (соотношение сигнал/шум 10 дБ) |
| Избирательность | АМ/ССВ/CW 2.4 кГц (-6 дБ)4 кГц (-60 дБ) CW (с опциональным узким фильтром) 600 Гц (-6 дБ)1.2 кГц (-60 дБ) |
| Изображение подавление | — |
| Выходная мощность звукового сигнала / громкоговоритель | 3 Вт при ?% искажений / Только внешний |
| Разъём внешнего громкоговорителя | 4 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Максимальная мощность передачи AM: +40 Вт SSB (PEP): +100 Вт CW: +100 Вт |
|---|---|
| АМ | +40 Вт |
ССВ (PEP)
| CW | +100 Вт |
|---|---|
| Модуляционная система | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | Без FM |
| Спуровые излучения | Лучше чем -40 дБ |
| Импеданс микрофона / разъем | ? Ом / 4-контактный (мужской замок штекер) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1973-197x (прекращено производство) |
|---|---|
| Дополнительная информация | Лампово-полупроводниковый гибрид с драйвером 12BY7A и двумя финальными каскадами 6JS6C. Новая цена, май 1975 года в Англии: £270.00 + НДС. |
| FV-201 SP-101PB | Внешний генератор частоты Внешний громкоговоритель с телефонным патчем |
