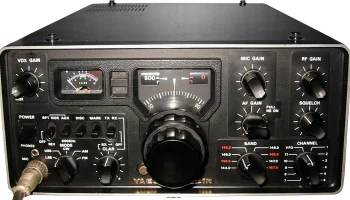

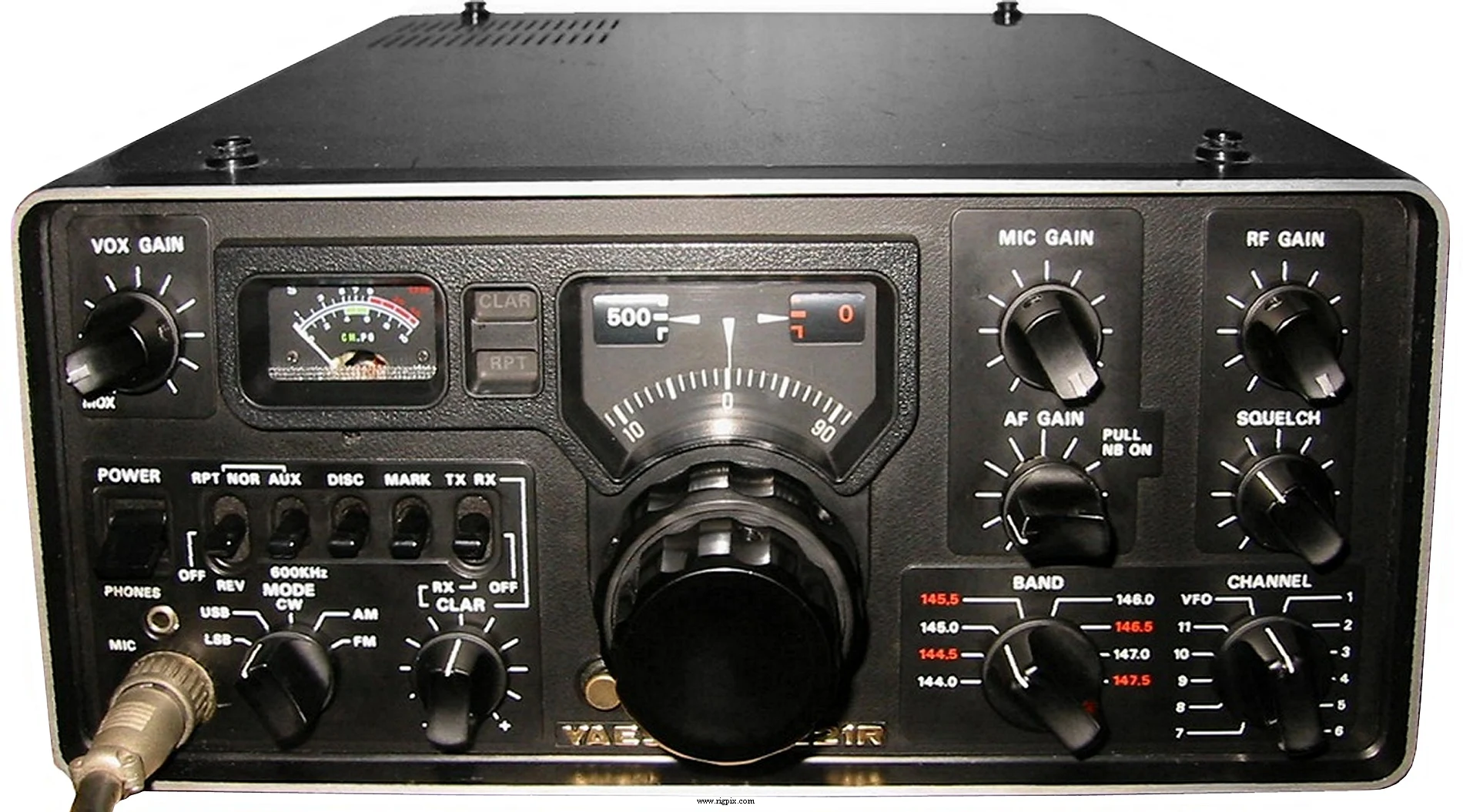

FT-221R
Источник:
ОБЩИЕ
| Тип | Радиолюбительский трансивер для диапазона VHF |
|---|---|
| Диапазон частот | TX: 144-148 МГц RX: 144-148 МГц (Диапазон разбит на восемь сегментов по 500 КГц) |
| Настройка частоты | Непрерывная |
| Стабильность частоты | В пределах 100 Гц за любой период времени длительностью 30 минут после прогрева. Не более 20 Гц при изменении напряжения сети на 10%. |
| Режимы работы | АМ / FM / SSB / CW |
| Каналы / управление памятью | 11 опциональных каналов под управлением кварца |
| Смещение / сдвиг репитера | ±600 КГц (с любым смещением до 1 МГц с помощью опции кварца) |
| Источник питания | От сети: 100 / 110 / 117 / 200 / 220 / 234 В переменного токаили 12-14.5 В постоянного тока |
| Ток потребления / мощность | При приёме: 600 мА @ 13.8 В постоянного тока (30 ВА от сети)Максимальная выходная мощность передатчика: 3 А @ 13.8 В постоянного тока (90 ВА от сети), при выходной мощности 10 Вт |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 280*125*295 мм (11*4.9*11.6") |
| Вес | 8.5 кг (18.7 фунта) |
| Другие особенности | Примечание. VOX. Генерация тона импульса (регулируемая частота 1500-2000 Гц)Генерирует маркерный сигнал частотой 100 кГц. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноканальный супергетеродин (SSB/CW) Промежуточная частота: 10.7 МГцДвухканальный супергетеродин (FM) Первая промежуточная частота: 10.7 МГц Вторая промежуточная частота: 455 КГц |
|---|---|
| Чувствительность | АМ: 1.0 мкВ (отношение сигнал/шум 10 дБ) FM: 0.75 мкВ (коэффициент качества сигнала 20 дБ) SSB/CW: 0.5 мкВ (отношение сигнал/шум 10 дБ) |
| Избирательность | АМ/SSB/CW: -6 дБ: 2.4 КГц; -60 дБ: 4.1 КГцFM: -6 дБ: 12 КГц; -60 дБ: 24 КГц |
| Изоляция от зеркального канала | 60 дБ |
| Выходная мощность звукового сигнала / громкоговорителя | 2 Вт при искажении 10% / импеданс 4 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, импеданс 4 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | Максимальная выходная мощность: АМ: 2.5 Вт FM: 14 Вт SSB (ППЭ): 12 Вт CW: 14 Вт |
|---|---|
| АМ | 2.5 Вт |
| FM | 14 Вт |
SSB (ППЭ)
| CW | 14 Вт |
|---|---|
| Модуляционная система | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 КГц |
| Спонтанные излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 500-600 Ом / 4-контактный (разъём с металлическим замком) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1976-1977 гг. (Производство прекращено) |
|---|---|
| Дополнительная информация | Эта версия практически идентична FT-221, за исключением добавленной опции смещения репитера. Новая цена в Швеции в 1977 году: SEK 3495:- |
| YC-221 | Цифровой индикатор частоты/счетчик |
