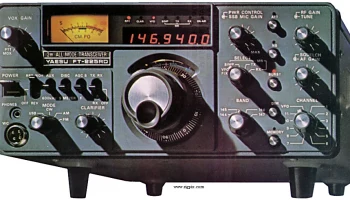

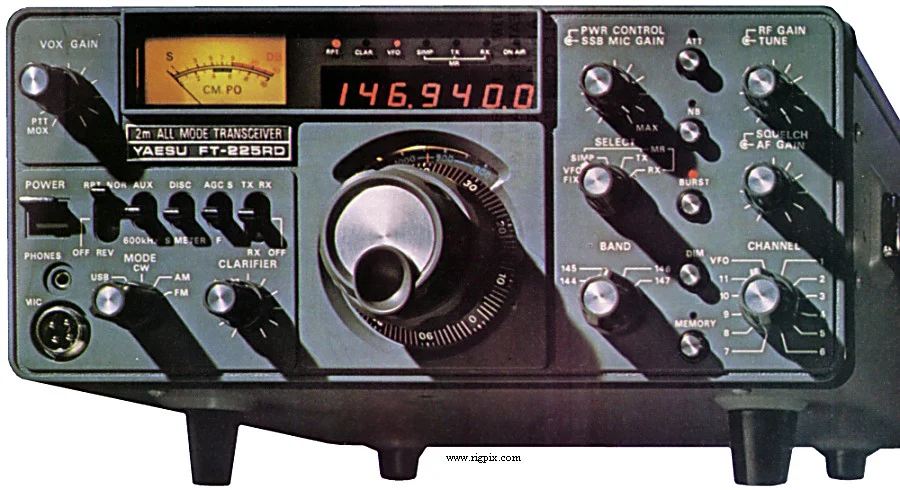

FT-225RD
Источник:
ОБЩИЕ
| Тип | Радиолюбительский трансивер для диапазона VHF |
|---|---|
| Диапазон частот | TX: 144-148 МГц RX: 144-148 МГц (Диапазон разбит на четыре полосы по 1 МГц каждая) |
| Настройка частоты | Непрерывная |
| Стабильность частоты | В пределах 100 Гц за любой период времени длительностью 30 минут после прогрева. Не более 20 Гц при изменении напряжения сети на 10%. |
| Режимы работы | АМ / FM / SSB / CW |
| Каналы / управление памятью | 11 позиций кварца плюс один дополнительный опциональный PLL-память |
| Смещение / сдвиг репитера | ±600 кГц |
| Источник питания | От сети: 110 / 117 / 200 / 220 / 234 В переменного токаили 11.5-16 В постоянного тока |
| Ток потребления / мощность | При приёме: макс. 1.2 А при 13.6 В постоянного тока или 30 ВА от сетиПередача: макс. 6.5 А при 13.6 В постоянного тока или 160 ВА от сети |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 280*125*315 мм (11*4.92*12.4") |
| Вес | 9 кг (19.84 фунта) |
| Другие особенности | Примечание. Диммер. Аттенюатор (20 дБ). VOX. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноконтурный супергетеродин (АМ/ССВ/CW) Промежуточная частота: 10.7 МГцДвухконтурный супергетеродин (FM) Первая промежуточная частота: 10.7 МГц Вторая промежуточная частота: 455 кГц |
|---|---|
| Чувствительность | АМ: 1 мкВ (отношение сигнал/шум 10 дБ)FM: 0.35 мкВ (коэффициент качества 20 дБ) СSB/CW: 0.3 мкВ (отношение сигнал/шум 10 дБ) |
| Избирательность | АМ/ССВ/CW 2.3 кГц (-6 дБ)4.1 кГц (-60 дБ) FM 12 кГц (-6 дБ)28 кГц (-60 дБ) |
| Изоляция от зеркального канала | 60 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при искажении 10% / 4 Ом |
| Разъём внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность передатчика | Максимальная выходная мощность: АМ: 8 Вт FM: 25 Вт СSB (ППЭ): 24 Вт CW: 25 Вт |
|---|---|
| АМ | 8 Вт |
| FM | 25 Вт |
ССВ (ППЭ)
| CW | 25 Вт |
|---|---|
| Модуляционная система | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спонтанные излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 500-600 Ом / 4-контактный (разъём с металлическим замковым кольцом) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1978-198x (Производство прекращено) |
|---|---|
| Дополнительная информация | — |
| ? | Устройство памяти |
