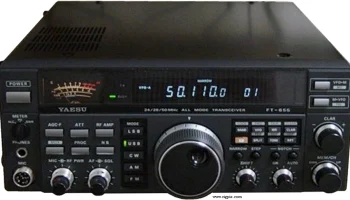

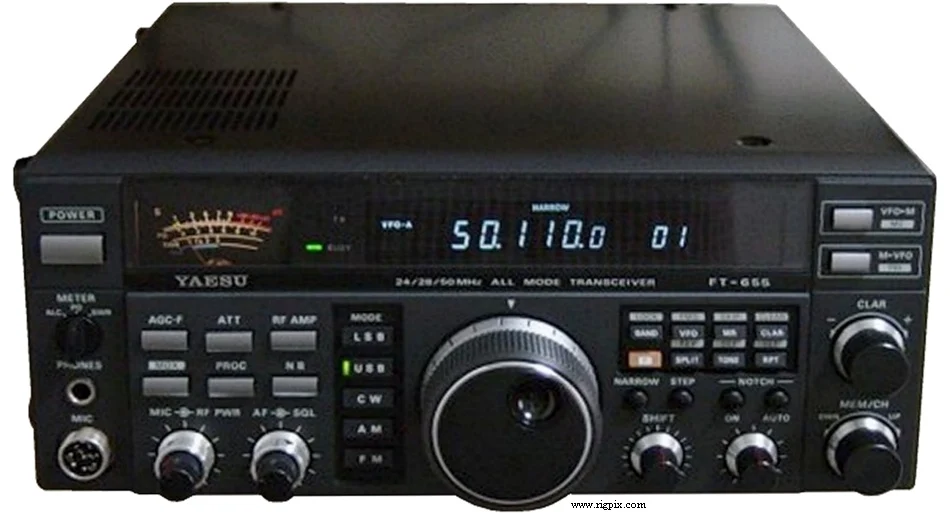

FT-655
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF/VHF трансивер |
|---|---|
| Диапазон частот | Японский внутренний рынок TX: 24.5-25.0 / 28.0-29.7 / 50-54 МГц RX: 24.5-56 МГц |
| Шаг перестройки | 10 / 100 Гц, 2.5 / 5 / 10 / 12.5 / 15 / 20 / 25 / 500 кГц |
| Стабильность частоты | АМ/ФМ: ±10 ppm при 0 до 50°C (32 до 122°F) СSB/CW: ±2 ppm при 0 до 50°C (32 до 122°F) |
| Режимы работы | АМ / ФМ / СSB / CW |
| Каналы / управление памятью | 99 регулярных 2 пары сканирования краёв памяти (PMS) 2 приоритетные ячейки памяти с резервированием литиевой батареей |
| Смещение ретранслятора / сдвиг | 10 м: ±100 кГц 6 м: ±1 МГц (по умолчанию, программируемое) |
| Источник питания | От сети: 100 В переменного тока (разъём IEC C14 трёхконтактный)или 13.8 В постоянного тока (разъём Molex шестиконтактный) |
| Ток потребления / мощность | Приём: 2 А Передача: Макс. 15 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 285*110*262 мм (11.22*4.33*10.31") |
| Вес | 8 Кг (17.64 фунта) |
| Другие особенности | Примечание. Смещение IF. Аттенюатор. Фильтр подавления. Управление через интерфейс CAT. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием (ФМ) 1-е ПЧ: 13.69 МГц 2-я ПЧ: 455 кГц Супергетеродин с тройным преобразованием (АМ/ССВ/CW) 1-е ПЧ: 13.69 МГц 2-я ПЧ: 455 кГц 3-я ПЧ: 8.215 МГц |
|---|---|
| Чувствительность | АМ: 0.5 мкВ (10 дБ SNR) ФМ: 0.16 мкВ (12 дБ SINAD) СSB/CW: 0.125 мкВ (10 дБ SNR) |
| Избирательность | ССВ/CW/АМ узкий 2.4 кГц (-6 дБ) 4.5 кГц (-60 дБ) АМ нормальный 6 кГц (-6 дБ) 18 кГц (-50 дБ) ФМ нормальный 15 кГц (-6 дБ) 30 кГц (-40 дБ) ФМ узкий 8 кГц (-6 дБ) 30 кГц (-40 дБ) CW узкий (опционально) 600 Гц (-6 дБ) 1.2 кГц (-60 дБ) |
| Изоляция от зеркального канала | 60 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 1.5 Вт при искажении 5% / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 4-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Мощность передачи AM:5.25 Вт FM:5-50 Вт SSB (PEP):5-50 Вт CW:5-50 Вт |
|---|---|
| АМ | 5.25 Вт |
| ФМ | 5-50 Вт |
ССВ (PEP)
| CW | 5-50 Вт |
|---|---|
| Модуляционная система | АМ: Низкоуровневая (ранняя стадия)ФМ: Переменная реактивностьССВ: Балансированный, фильтрованный несущий сигнал |
| Максимальное отклонение FM (установлено заводом-изготовителем) | Нормальный режим: ±5 кГцУзкий режим: ±2.5 кГц |
| Спуровые излучения | Лучше чем -40 дБ |
| Импеданс микрофона / разъём | 200 Ом до 10 кОм (номинальное значение 600 Ом) / 8-контактный (металлический замок-разъём) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 199x-199x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| DVS-2 E-DC-3 FIF-232C FTS-8 MD-1C8 MH-1B8 SP-5 XF-455M601-01 | Цифровая голосовая запись Система записи двойного плавкого предохранителя Кабель постоянного тока с двойной защитой Интерфейс CAT Кодер/декодер CTCSS/PL Устройства настольного микрофона Ручной микрофон Внешний громкоговоритель с фильтрами Узкий фильтр CW 600 Гц |
