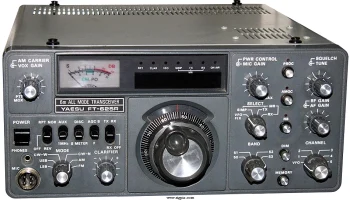

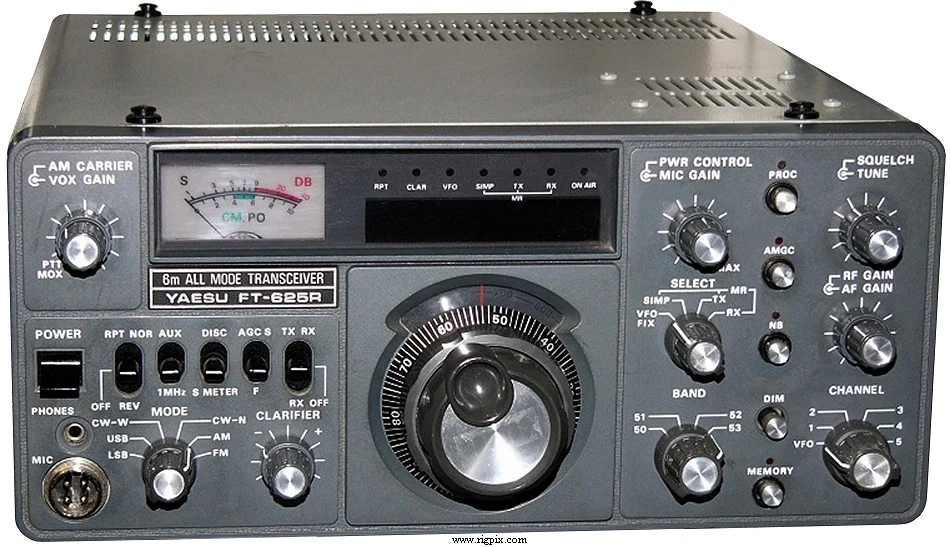

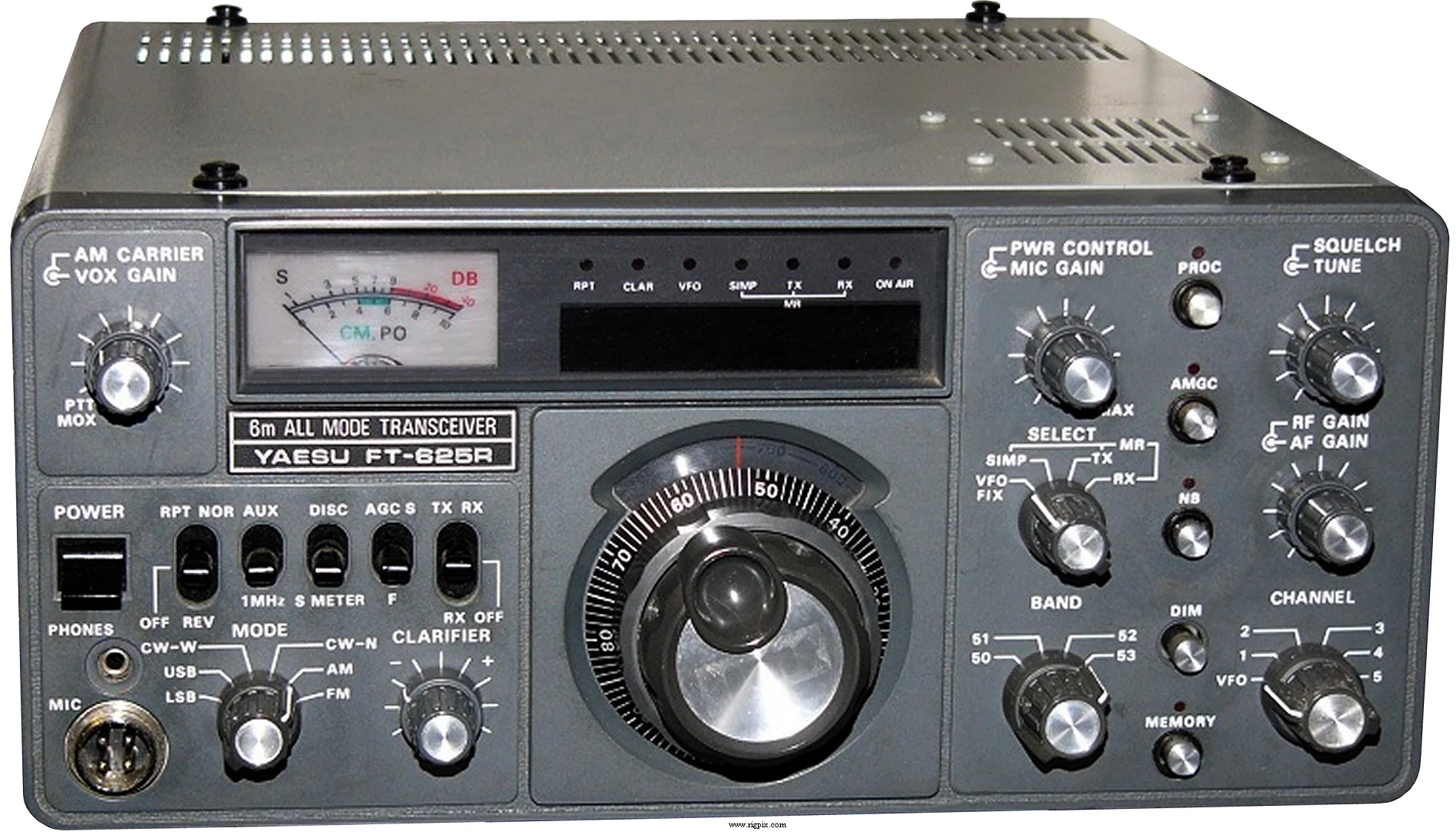

FT-625R
Источник:
ОБЩИЕ
| Type | Радиолюбительский передатчик диапазона VHF |
|---|---|
| Frequency range | TX: 50-54 МГц RX: 50-54 МГц (Диапазон разбит на четыре сегмента по 1 МГц) |
| Tuning steps | Непрерывный |
| Frequency stability | В пределах 100 Гц за любой период времени длительностью 30 минут после прогрева |
| Mode | АМ / FM / SSB / CW |
| Каналы / управление памятью | 5 опциональных XTAL управляемых |
| Повторитель смещения / сдвиг | 1 МГц с использованием стандартного XTAL. До 4 МГц с опциональным XTAL |
| Power supply | От сети: 100 / 110 / 117 / 200 / 220 / 234 В переменного токаили 13.8 В постоянного тока |
| Ток потребления / мощность | При приёме: 35 ВА при питании от сети — 700 мА при 13.8 В DCПри передаче: 135 ВА при питании от сети — 7 А при 13.8 В DC |
| Антенная импеданс / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 280*125*300 мм (11.02*4.92*11.81") |
| Вес | 9 Кг (19.84 фунта) |
| Другие особенности | Регулятор яркости. Импульс тона. VOX. Метка маркера 100 кГц. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноконтурный супергетеродин (SSB/CW) Промежуточная частота: 10.81 МГцДвухконтурный супергетеродин (АМ/FM) Первая промежуточная частота: 10.81 МГц Вторая промежуточная частота: 455 кГц |
|---|---|
| Чувствительность | АМ: 0.5 мкВ (отношение сигнал/шум 10 дБ) FM: 0.35 мкВ (коэффициент качества 20 дБ) SSB/CW: 0.5 мкВ (отношение сигнал/шум 20 дБ) |
| Избирательность | АМ 4 кГц (-6 дБ)15 кГц (-60 дБ) FM 15 кГц (-6 дБ)32 кГц (-60 дБ) SSB/CW-W 2.4 кГц (-6 дБ)4.1 кГц (-60 дБ) CW-N (с опциональным фильтром CW) 600 Гц (-6 дБ)1.6 кГц (-60 дБ) |
| Изоляция изображения | 60 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при искажении 10% / 4 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Максимальная мощность передачи: АМ:8 Вт FM:25 Вт SSB (PEP):25 Вт CW:25 Вт |
|---|---|
| АМ | 8 Вт |
| FM | 25 Вт |
SSB (PEP)
| CW | 25 Вт |
|---|---|
| Модуляционная система | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Эмиссия побочных продуктов | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | ? Ом / 4-контактный (металлический замок типа кольца разъём) |
| Уровень входного уровня микрофона | — |
ПРОЧЕЕ
| Manufactured | Япония, 1978-198x (Производство прекращено) |
|---|---|
| Дополнительная информация | Аналоговый индикатор (Цифровой вариант) |
| ? PB-1867 XF10.8HC | Устройство памяти Цифровой счётчик и дисплей Нarrow фильтр CW (промежуточная частота: 10.81 МГц) |
