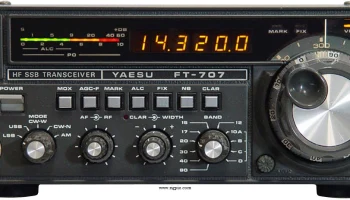

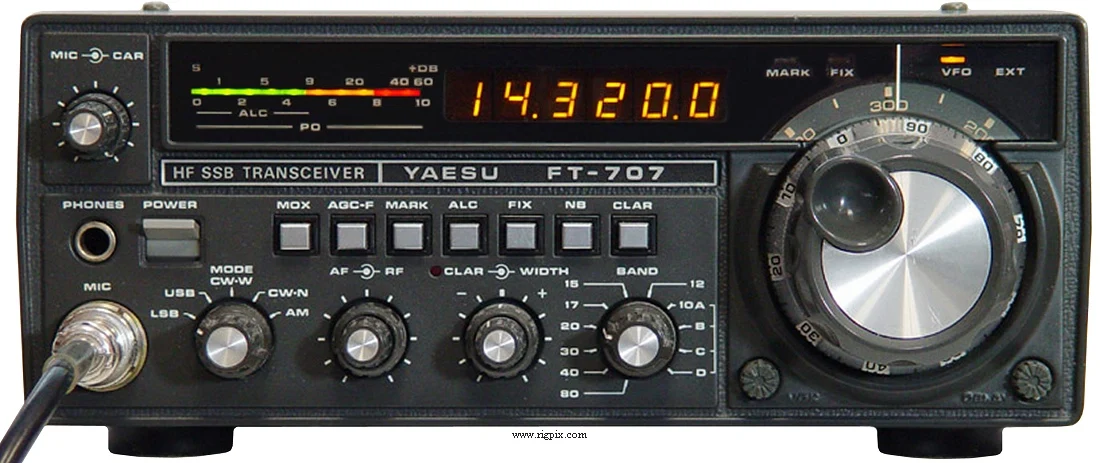

FT-707
Источник:
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Тройной супергетеродин с тремя преобразованиями 1-е ПЧ: 8.99 МГц 2-е ПЧ: 10.76 МГц 3-е ПЧ: 8.99 МГц |
|---|---|
| Чувствительность | АМ: 1 мкВ (10 дБ S/N) SSB/CW: 0.25 мкВ (10 дБ S/N) |
| Избирательность | АМ 3.6 кГц (-6 дБ)6.8 кГц (-60 дБ) SSB 2.4 кГц (-6 дБ)4 кГц (-60 дБ) CW (с фильтром 600 Гц) 600 Гц (-6 дБ)1.2 кГц (-60 дБ) CW (с фильтром 350 Гц) 350 Гц (-6 дБ)1.2 кГц (-60 дБ) (непрерывно регулируемая полоса пропускания от 300 Гц до 2.4 кГц (SSB/CW)) |
| Изображение подавления | 60 дБ (80-12 м)50 дБ (10 м) |
| Выходная мощность AF / громкоговорителя | 3 Вт при искажении 10% / 4 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Максимальная мощность AM:40 Вт SSB (PEP):100 Вт CW:100 Вт |
|---|---|
| АМ | 40 Вт |
SSB (PEP)
| CW | 100 Вт |
|---|---|
| Модуляционная система | АМ: Низкоступенчатое модуляцияSSB: Балансный модулятор |
| Максимальное отклонение FM (установлено заводом-изготовителем) | Без FM |
| Спуровые излучения | Лучше чем -50 дБ |
| Импеданс микрофона / разъём | 500-600 Ом / 8-контактный (металлический замок кольца разъём) |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1980-198x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| FC-707 FP-707 FTV-707 FV-707DM MMB-2 XF-455C YM-34 YM-35 YM-36 YM-37 | Антенный тюнерAC источник питания со встроенным громкоговорителем, 13.5 В VHF/UHF трансвертерЦифровой VFO/устройство памятиПодставка для монтажа в автомобилеФильтр CWРучной настольный микрофонРучной микрофон с переключателями вверх-внизРучной микрофонРучной микрофон |
