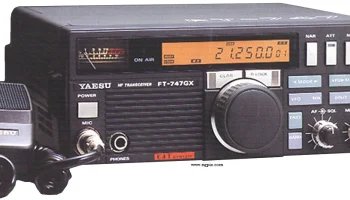

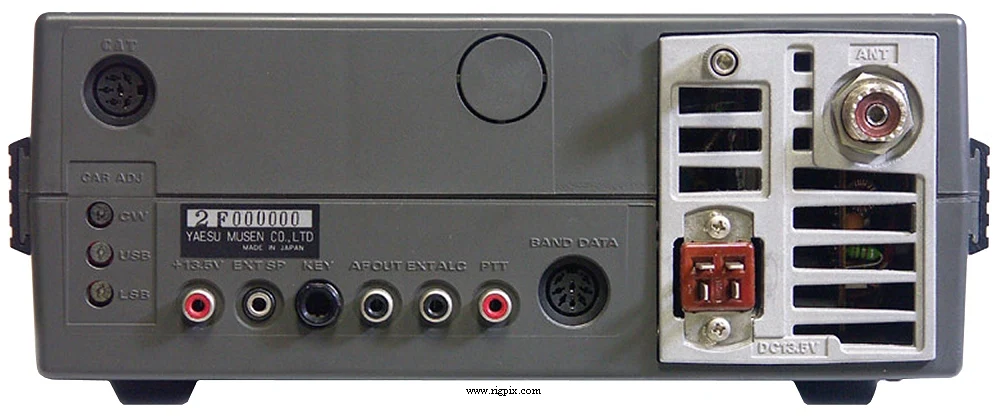

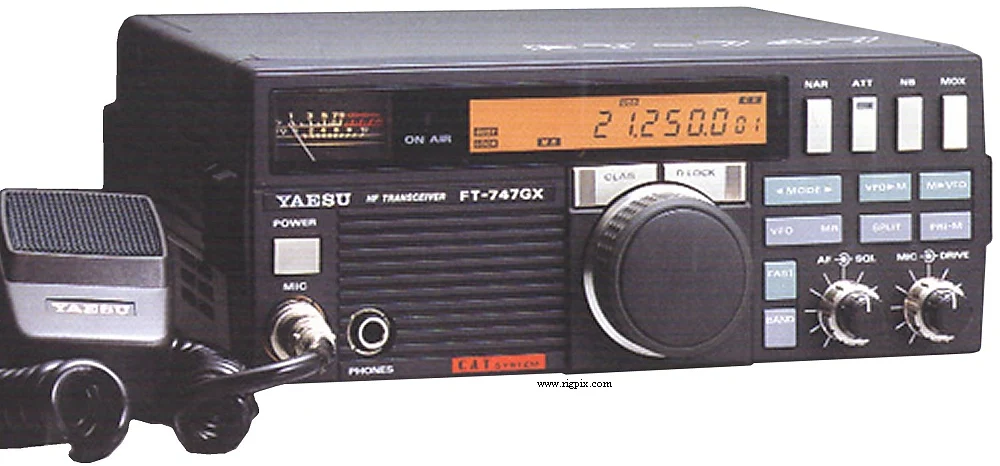

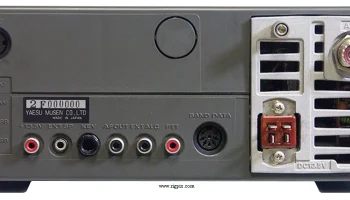

FT-747GX
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC RX: 0.1-30 МГц |
| Шаг перестройки | 25 Гц, 1 / 2.5 / 5 / 10 / 12.5 кГц |
| Стабильность частоты | ±? ppm |
| Режимы работы | АМ / SSB / CW (опция FM) |
| Каналы / управление памятью | 20 регулярных приоритетных функций RAM хранения с резервированием литиевой батареи |
| Смещение ретранслятора / сдвиг | Нет выделенного. Вместо этого используйте разделение VFO A / B вместо него |
| Источник питания | 13.8 В постоянного тока ±10% (разъём Jones на 4 контакта) |
| Ток потребления / мощность | RX:? мА TX: Макс. 19 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 238*93*238 мм (9.37*3.66*9.37") |
| Вес | 3.3 кг (7.28 фунта) |
| Прочие особенности | Примечание. Управление через интерфейс CAT. Аттенюатор (20 дБ). |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием (АМ/ССВ/CW) 1-е ПЧ: 47.055 МГц 2-е ПЧ: 8.215 МГц Супергетеродин с тройным преобразованием (FM), опционально 1-е ПЧ: 47.055 МГц 2-е ПЧ: 8.215 МГц 3-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | АМ (10 дБ S+N/N) 0.5-1.5 МГц: 2 мкВ 1.5-30 МГц: 1 мкВ FM (12 дБ SINAD), опционально 28-30 МГц: 0.7 мкВ SSB/CW (10 дБ S+N/N) 0.5-1.5 МГц: 0.5 мкВ 1.5-30 МГц: 0.25 мкВ |
| Избирательность | АМ широкая 6 кГц (-6 дБ)14 кГц (-60 дБ) АМ узкая 2.2 кГц (-6 дБ)5 кГц (-60 дБ) FM (Опционально) 8 кГц (-6 дБ)19 кГц (-50 дБ) SSB/CW широкая 2.2 кГц (-6 дБ)5 кГц (-60 дБ) CW узкая 500 Гц (-6 дБ)1.8 кГц (-60 дБ) |
| Отражение изображения | 70 дБ (выше 1.5 МГц) |
| Выходная мощность ЗЧ / громкоговоритель | 1.5 Вт при 10% искажении / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Максимальная мощность AM:25 Вт FM:100 Вт SSB (PEP):100 Вт CW:100 Вт |
|---|---|
| АМ | 25 Вт |
| FM | 100 Вт |
SSB (PEP)
| CW | 100 Вт |
|---|---|
| Модуляционная система | АМ: Ранняя стадия (низкий уровень)FM: Переменная реактивностьSSB: Активный сбалансированный |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±2.5 кГц |
| Спуровые излучения | Лучше чем -50 дБ |
| Импеданс микрофона / разъём | 500-600 Ом / 8-контактный (мужской фиксатор штекерного разъёма) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1987-198x (прекращено производство) |
|---|---|
| Дополнительная информация | Новая цена в Швеции в 1988 году: SEK 8875:- |
| FAS-1-4R FC-757AT FIF-65A FIF-232C FL-7000 FM-747 FP-700 FP-757HD FRB-757 MD-1B8 MH-1B8 MMB-38 MMB-42A RMK-747 SP-55 SP-767 SP-767P TCXO-747 | Выбор удалённой антенны Автоматический антенный тюнер Интерфейс управления CAT для Apple II Интерфейс управления CAT для RS-232C Линейный усилитель HF Опция FM Стандартный источник питания Мощный источник питания Релейная коробка Микрофон настольный Стандартный микрофон Крепление для мобильного использования Металлический корпус для FT-747/80C Набор дистанционного управления для FT-747GX/SX Внешний громкоговоритель Внешний громкоговоритель со встроенным телефонным подключением Высокая стабильность опции |
