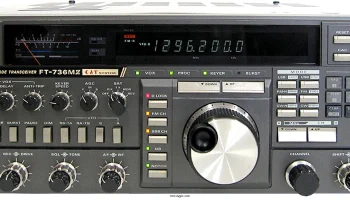

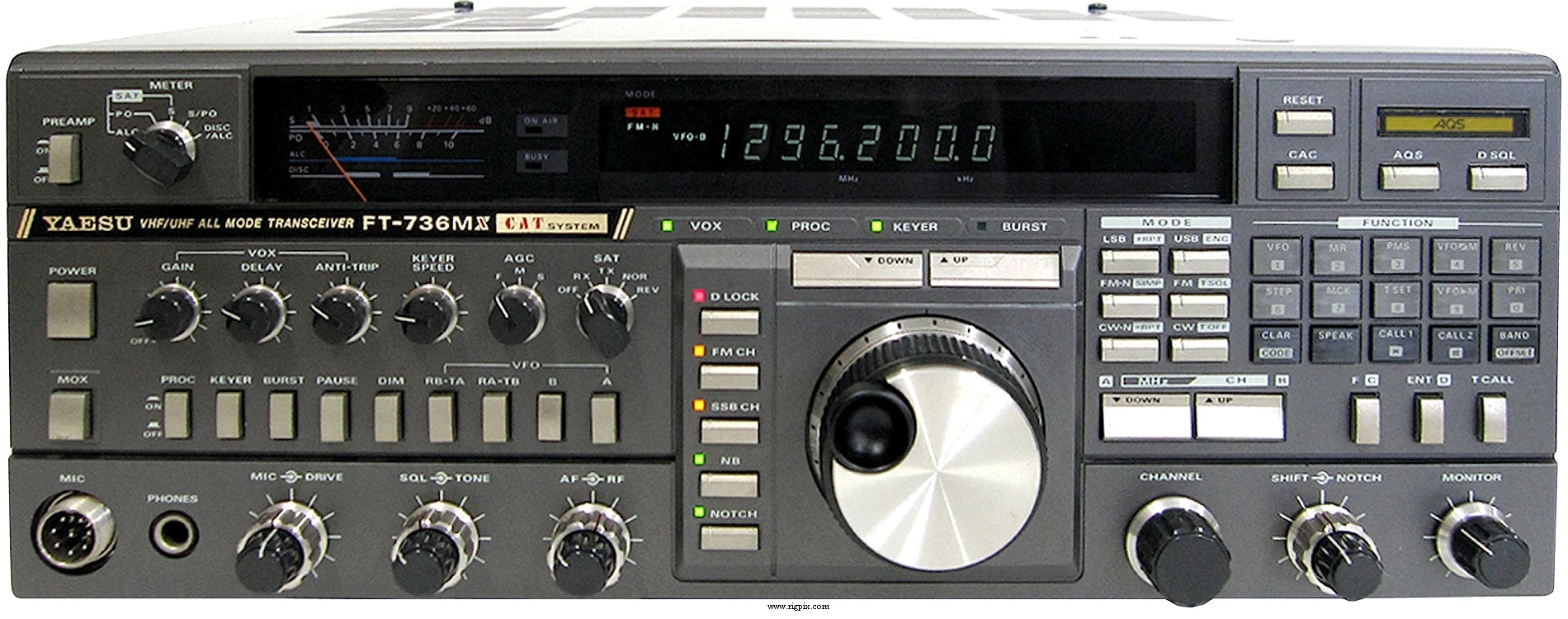

FT-736MX
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского класса для диапазонов VHF/UHF |
|---|---|
| Диапазон частот | Японский рынокTX: 144-146 / 430-440 МГцRX: 144-146 / 430-440 МГц Дополнительные опции: 6 м (мощностью 10 Вт) и 23 см (мощностью 10 Вт) |
| Шаг перестройки | 10 / 100 Гц2.5 / 5 / 10 / 12.5 / 15 / 20 / 25 / 30 / 50 кГц |
| Стабильность частоты | ±1 ppm при температуре от +10 до +40 °C (+50 до +104 °F), после прогрева в течение 15 минут |
| Режимы работы | FM / NFM / SSB / CW (опция ATV) |
| Количество каналов / управление памятью | 100 регулярных каналов10 кросс-бэнд каналов1 глобальный вызов1 специальный канал вызова по каждому из четырёх диапазонов памятиRAM-память с резервированием данных литиевой батареей |
| Смещение / сдвиг репитера / передатчика | ±? |
| Источник питания | От сети: 100-117 В переменного тока (разъём типа IEC C14)или 13.8 В постоянного тока |
| Ток потребления / мощность | При приёме: 1.5 А при напряжении 13.8 ВПеременная выходная мощность передатчика: Макс. 8 А при напряжении 13.8 В |
| Импеданс антенны / разъём | Для 2 м: 50 Ом / SO-239Для 70 см: 50 Ом / разъём N-типа |
| Габариты (Ш*В*Г) | 368*129*286 мм (14.5*5.08*11.26") |
| Вес | 9 кг (19.8 фунта) |
| Другие особенности | VOX. Смещение промежуточной частоты. Фильтр подавления. Кнопочная панель DTMF.Компьютерный интерфейс CAT. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием (6 м и 2 м): 1-е ПЧ: 13.69 МГц2-е ПЧ: 455 кГцСупергетеродин с тройным преобразованием (70 см и 23 см): 1-е ПЧ: 47.73 МГц (70 см), 133.91 МГц (23 см)2-е ПЧ: 13.69 МГц3-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | FM: -9 дБм (уровень SINAD 12 дБ)SSB/CW: -15 дБм (уровень SINAD 12 дБ) |
| Избирательность | FM: полоса пропускания -6 дБ: 12 кГцполоса подавления -60 дБ: 25 кГцNFM: полоса пропускания -6 дБ: 8 кГцполоса подавления -60 дБ: 19 кГцSSB/CW: полоса пропускания -6 дБ: 2.2 кГцполоса подавления -60 дБ: 4.5 кГцCW (с опцией узкополосного фильтра CW): полоса пропускания -6 дБ: 600 Гцполоса подавления -60 дБ: 1.2 кГц |
| Подавление зеркального канала | 60 дБ |
| Выходная мощность низкочастотного сигнала / громкоговоритель | 1.5 Вт при искажении 5 % / сопротивление нагрузки 8 Ом |
| Разъём внешнего громкоговорителя | мини-разъём ts (3.5 мм), сопротивление нагрузки 4-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | Максимальная выходная мощностьБанда Диапазон Мощность2 м: 25 Вт70 см: 25 ВтВстроенные блоки6 м: 10 Вт23 см: 10 ВтFEX-736-5023 см: 10 ВтFEX-736-1.2 |
|---|---|
| 2 м | 25 Вт |
| 70 см | 25 Вт |
| 6 м | 10 Вт |
| 23 см | 10 Вт |
| Модуляционная система | FM: Переменная индуктивностьSSB: Балансный, фильтрованный несущий сигнал |
| Максимальное отклонение FM (установлено заводом-изготовителем) | FM: ±5 кГцNFM: ±2.5 кГц |
| Спонтанные излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | Сопротивление от 200 Ом до 10 кОм (номинальное значение 600 Ом) / разъём 8-контактный (вилка с фиксатором типа «локринг») |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 198x-199x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| FEX-736-1.2 FEX-736-50 TV-736 Keyer unit B XF-455MC FIF-MX FIF-65A FIF-232C FMP-1 FTS-8 FVS-1 MD-1B8 MH-1B8 E-736 SP-767 | Комплектующие для диапазона 23 см, мощностью 10 ВтКомплектующие для диапазона 6 м, мощностью 10 ВтАдаптер для любительской телевизионной связи (AM-видео)Требуется комплект для диапазона 23 смЭлектронный ямбический ключУзкополосный фильтр CWИнтерфейс CAT для компьютеров MSXИнтерфейс CAT для компьютеров Apple IIИнтерфейс CAT для интерфейса RS-232CAQS-процессор сообщений и цифровой дисплей сообщенийCTCSS/PL блокГолосовой синтезаторВнешняя настольная гарнитураРучная гарнитура со сканеромКабель питания постоянного тока для внешнего источника питанияВнешний громкоговоритель с фильтрами |
