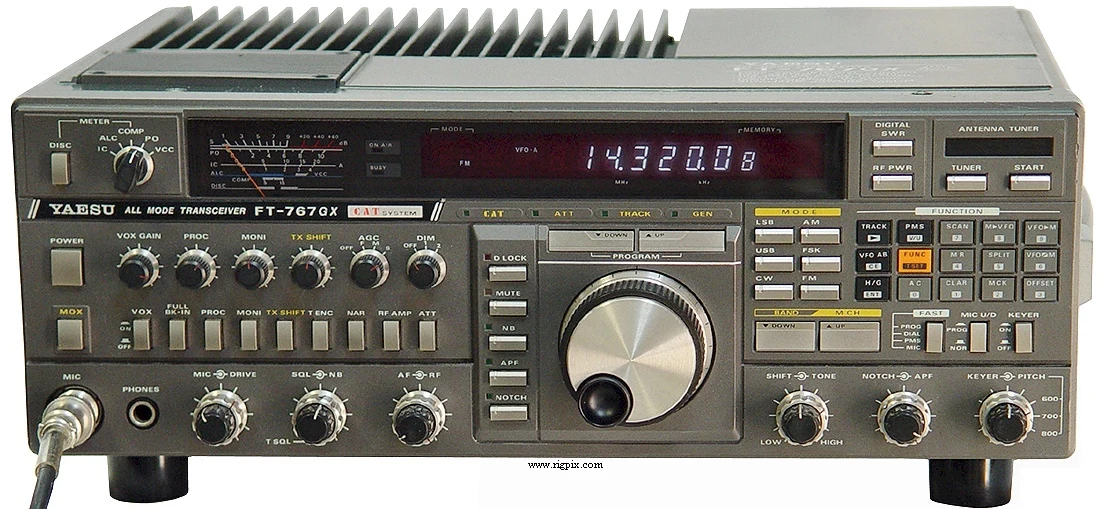

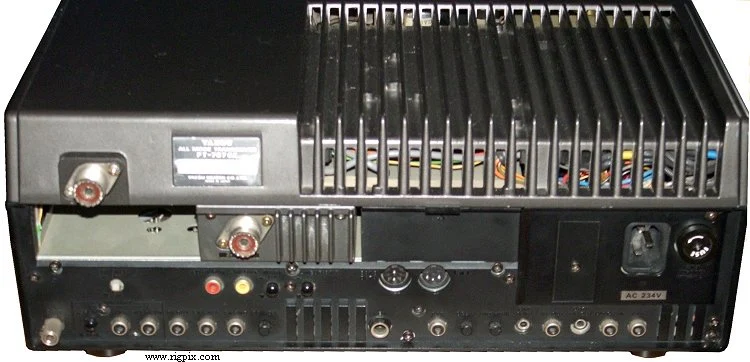

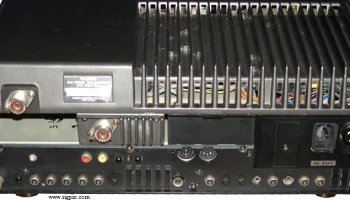

FT-767GX
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF/VHF/UHF трансивер |
|---|---|
| Диапазон частот | Передача: 10-160 м + WARC приём: 0.1-30 МГц (опции 6 м, 2 м и 70 см) |
| Шаг перестройки | До 10 Гц |
| Стабильность частоты | Лучше чем ±3 ppm при температуре от -10 до +50°C (от 14 до 122°F), после прогрева в течение 15 минут |
| Режимы работы | АМ / FM / SSB / CW / AFSK |
| Каналы / управление памятью | 10 регулярных 1 сканирующий крайний пара (PMS) RAM хранение с резервированием литиевой батареи |
| Репитерный сдвиг / смещение | Нет выделенного. Используйте вместо этого разделение VFO A/B |
| Источник питания | От сети: 100 / 110 / 117 / 200 / 220 / 234 В переменного тока (разъём IEC C14 трёхконтактный) |
| Ток потребления / мощность | Приём: 55 ВА Передача: Макс. 650 ВА |
| Импеданс антенны / разъём | 50 Ом (с антенным тюнером до 20-150 Ом) / SO-239 |
| Габариты (Ш*В*Г) | 368*129*295 мм (14.5*5.08*11.61") |
| Вес | 13.5 Кг (30 фунтов), без опций |
| Другие особенности | Встроенный телеграфный ключ и автоматический антенный тюнер. Управление через интерфейс CAT. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Тройной супергетеродин с тремя преобразованиями 1-е ПЧ: 45.03 МГц 2-е ПЧ: 8.215 МГц 3-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | АМ (10 дБ S+N/N) 0.1-0.2 МГц: 25 мкВ 0.2-0.5 МГц: 4 мкВ 0.5-1.5 МГц: 20 мкВ 1.5-30 МГц: 1 мкВ 50/144/440 МГц: 1 мкВ (Опционально) FM (12 дБ SINAD) 1.5-30 МГц: 0.5 мкВ 50/144/440 МГц: 0.32 мкВ (Опционально) SSB/CW/FSK (10 дБ S+N/N) 0.1-0.2 МГц: 2.5 мкВ 0.2-0.5 МГц: 1 мкВ 0.5-1.5 МГц: 4 мкВ 1.5-30 МГц: 0.25 мкВ 50/144/440 МГц: 0.25 мкВ (Опционально) |
| Избирательность | АМ широкая: 6 кГц (-6 дБ)16 кГц (-60 дБ) FM: 15 кГц (-6 дБ)30 кГц (-60 дБ) SSB/CW/AM узкая: 2.7 кГц (-6 дБ)4.5 кГц (-60 дБ) CW узкая (Опционально): 600 Гц (-6 дБ)1.3 кГц (-60 дБ) |
| Отражение изображения сигнала | HF: 70 дБ VHF/UHF: 60 дБ |
| Выходная мощность звукового канала / громкоговоритель | 1.5 Вт при искажении 10% / 4 Ом |
| Разъём внешнего громкоговорителя | Миниджек TS (3.5 мм), 4-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | HF6 м2 м70 см АМ:25 Вт2.5 Вт2.5 Вт2.5 Вт FM:100 Вт10 Вт10 Вт10 Вт SSB (PEP):100 Вт10 Вт10 Вт10 Вт Заметка! Для диапазонов 6 м, 2 м и 70 см требуются дополнительные модули полос} |
|---|---|
| АМ | 25 Вт |
| FM | 100 Вт |
CW/FSK
| Модуляционная система | АМ: Низкий уровень (ранняя стадия) FM: Переменная реактивность SSB: Балансированный, фильтрованный несущий сигнал |
|---|---|
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спонтанные излучения | HF: Лучше чем -50 дБVHF/UHF: Лучше чем -60 дБ (Опционально) |
| Импеданс микрофона / разъём | 500-600 Ом / 8-контактный (мужской замок штекер) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1986-19xx (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| FEX-767-2 FEX-767-6 FEX-767-7A FEX-767-7B FIF-65A FIF-232C FTS-8 MD-1B8 MH-1B8 SP-767 SP-767P | Модуль 2 м/10 Вт для диапазона 6 м Модуль 2 м/10 Вт для диапазона 70 см (440-450 МГц) Модуль 70 см/10 Вт для диапазона 70 см (430-440 МГц) Интерфейс CAT для Apple-II Интерфейс CAT для RS-232C Кодер/декодер CTCSS/PL Внешний настольный микрофон Внешний ручной микрофон (предоставлен) Внешний громкоговоритель с фильтрами Внешний громкоговоритель со встроенным телефонным патчем |
