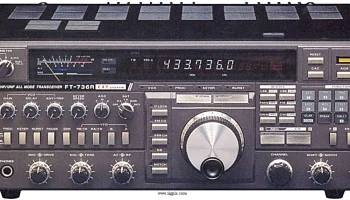

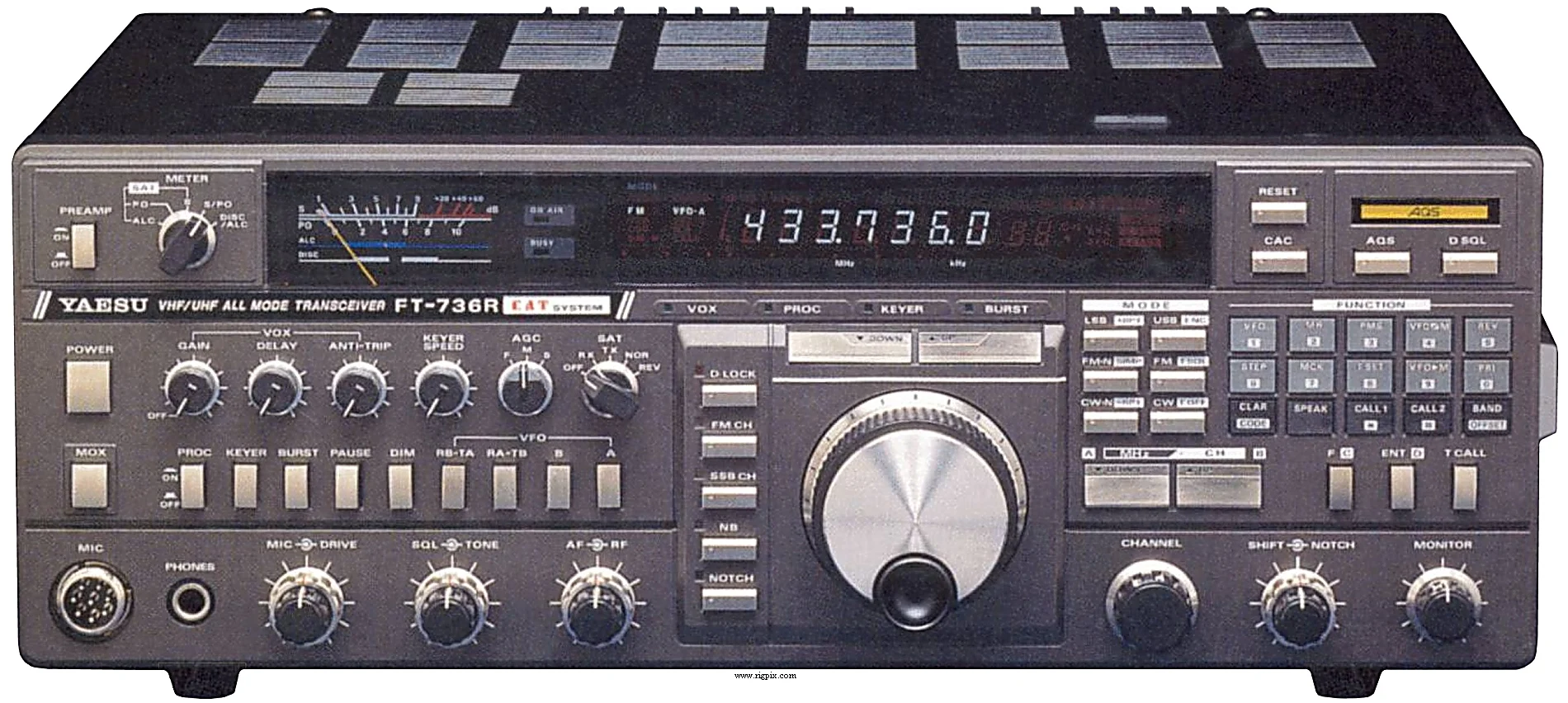

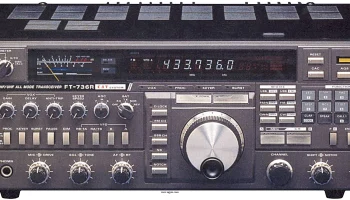

FT-736R
Источник:
ОБЩИЕ
| Тип | Радиолюбительский трансивер для диапазонов ВЧ/УВЧ |
|---|---|
| Диапазон частот | Европа TX: 144-146 / 430-440 МГц RX: 144-146 / 430-440 МГц США TX: 144-148 / 430-450 МГц RX: 144-148 / 430-450 МГц Дополнительные опции: 6 м (мощностью 10 Вт), 220 МГц (25 Вт) и 23 см (10 Вт) |
| Шаг перестройки | 10 / 100 Гц2.5 / 5 / 10 / 12.5 / 15 / 20 / 25 / 30 / 50 кГц |
| Стабильность частоты | ±1 ppm при температуре от +10 до +40 °C (+50 до +104 °F), после прогрева в течение 15 минут |
| Режимы работы | FM / NFM / SSB / CW (опция ATV) |
| Количество каналов / управление памятью | 100 регулярных, 10 кросс-бэндовых, 1 глобальный вызов, 4 специализированных по бэнду вызова, 1 PMS на каждый бэнд, память с резервированием данных на литиевой батарее |
| Смещение / сдвиг репитера / сдвига | 2 м: ±600 кГц 70 см: ±1.6, 5 или 7.6 МГц (по умолчанию, программируется пользователем) |
| Источник питания | От сети: 85-132 / 170-264 В переменного тока (разъём типа IEC C14)или 13.8 В постоянного тока |
| Ток потребления / мощность | При приёме: 1.5 А при напряжении 13.8 ВПер передаче: максимум 8 А при напряжении 13.8 В |
| Импеданс антенны / разъём | 2 м: 50 Ом / SO-23970 см: 50 Ом / разъём N-типа |
| Габариты (Ш*В*Г) | 368*129*286 мм (14.5*5.08*11.26 дюйма) |
| Вес | 9 кг (19.8 фунта) |
| Другие особенности | VOX. Смещение промежуточной частоты. Фильтр подавления. Кнопка DTMF. Интерфейс CAT. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием (для диапазонов 6 м и 2 м) 1-е ПЧ: 13.69 МГц 2-е ПЧ: 455 кГц Супергетеродин с тройным преобразованием (для диапазонов 220 МГц, 70 см и 23 см) 1-е ПЧ: 47.75 МГц (220 МГц), 47.73 МГц (70 см), 133.91 МГц (23 см) 2-е ПЧ: 13.69 МГц 3-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | FM: -9 дБм (уровень сигнала 12 дБ SINAD)SSB/CW: -15 дБм (уровень сигнала 12 дБ S+N/N) |
| Избирательность | FM: 12 кГц (-6 дБ)25 кГц (-60 дБ)NFM: 8 кГц (-6 дБ)19 кГц (-60 дБ)SSB/CW: 2.2 кГц (-6 дБ)4.5 кГц (-60 дБ)CW (с опцией узкополосного фильтра CW): 600 Гц (-6 дБ)1.2 кГц (-60 дБ) |
| Отношение сигнал/изображение | 60 дБ |
| Выходная мощность звукового канала / громкоговорителя | 1.5 Вт при искажении 5%, сопротивлении нагрузки 8 Ом |
| Разъём внешнего громкоговорителя | Миниджек TS (3.5 мм), сопротивление нагрузки 4-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | Максимальная выходная мощность блока Band unit: 2 м: 25 Вт встроенный блок 70 см: 25 Вт встроенный блок 6 м: 10 Вт встроенный блок FEX-736-50: 1.25 м: 25 Вт встроенный блок FEX-736-220: 23 см: 10 Вт встроенный блок |
|---|---|
| 2 м | 25 Вт |
| 70 см | 25 Вт |
| 6 м | 10 Вт |
| 1.25 м | 25 Вт |
| 23 см | 10 Вт |
| Модуляционная система | FM: Переменная реактивностьSSB: Балансный, фильтрованный несущий сигнал |
| Максимальное отклонение FM (установлено заводом-изготовителем) | FM: ±5 кГцNFM: ±2.5 кГц |
| Спонтанные излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 200 Ом – 10 МОм (номинальное значение 600 Ом) / восьмиконтактный разъём (розетка с фиксатором типа Male locking ring jack) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1987–199х (вышел из производства) |
|---|---|
| Дополнительная информация | Новая цена в Швеции в 1988 году: SEK 15875:- Новая цена в Великобритании в 1988 году: £1450.00 |
| FEX-736-1.2 FEX-736-50 FEX-736-220 TV-736 Keyer unit B XF-455MC FIF-MX FIF-65A FIF-232C FMP-1 FTS-8 FVS-1 MD-1B8 MH-1B8 E-736 SP-767 | Устройство для диапазона 23 см, мощностью 10 Вт Устройство для диапазона 6 м, мощностью 10 Вт Устройство для диапазона 220 МГц, мощностью 25 Вт Адаптер любительского телевидения (AM видео) Требует использования устройства для диапазона 23 см Электронный ямбический ключ Узкополосный фильтр CW Интерфейс CAT для компьютеров MSX Интерфейс CAT для компьютеров Apple II Интерфейс CAT для интерфейса RS-232C Процессор сообщений AQS и цифровой дисплей сообщений Блок декодирования CTCSS/PL Голосовой синтезатор Устройства настольного и ручного типов для сканирования Кабель питания постоянного тока для внешнего источника питания Внешний громкоговоритель с фильтрами |
