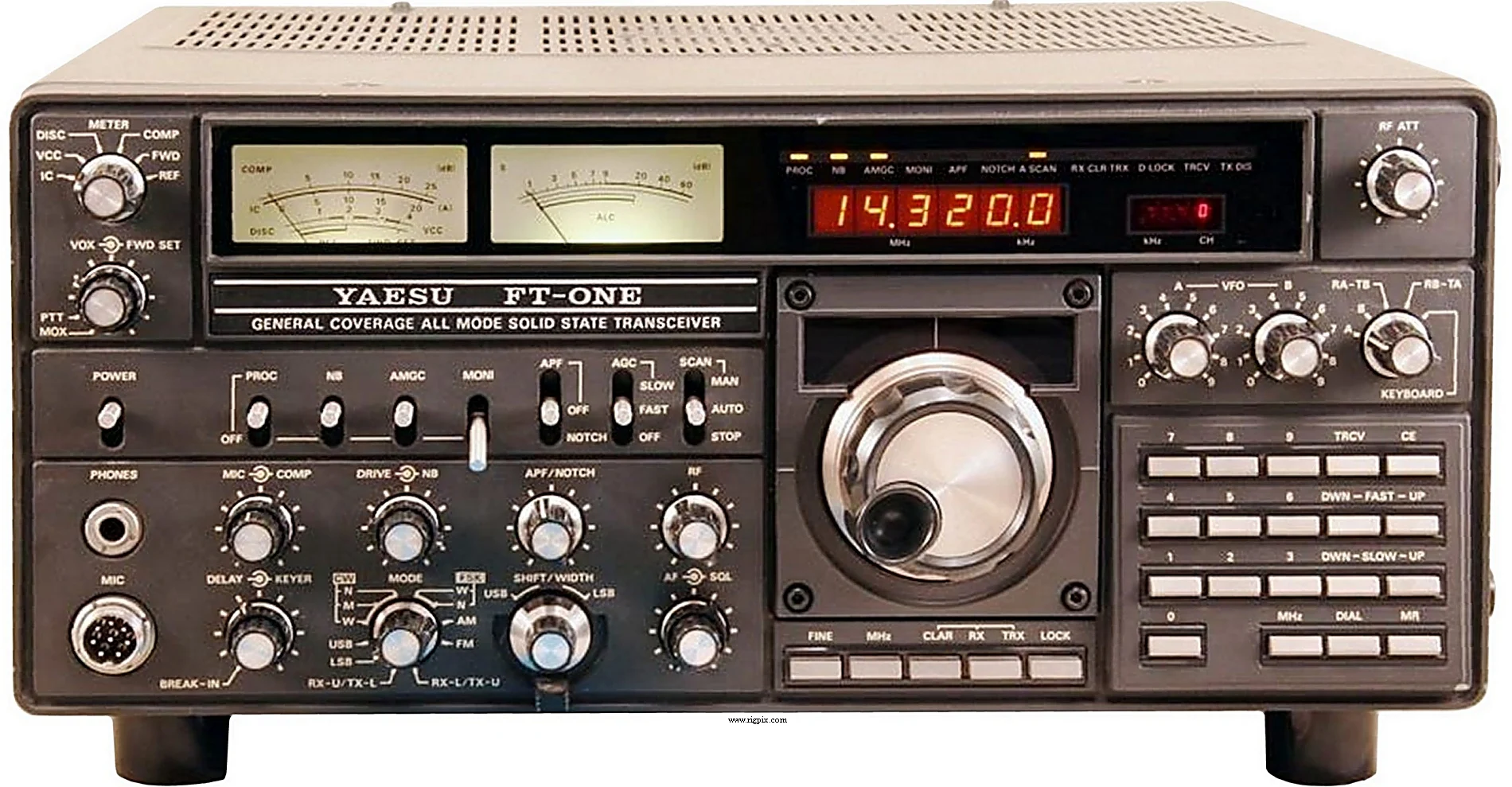

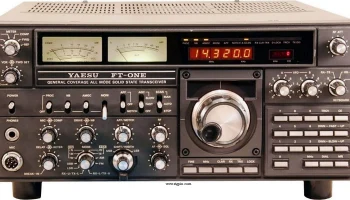

FT-One
Источник:
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием (АМ/ССБ/ЦВ/ФСК) 1-е ПЧ: 73.115 МГц 2-е ПЧ: 8.9875 МГц Супергетеродин с тройным преобразованием (FM) 1-е ПЧ: 73.115 МГц 2-е ПЧ: 8.9875 МГц 3-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | АМ (10 дБ С/Ш) 0.15-1.8 МГц: 30 мкВ 1.8-30 МГц: 2 мкВ ССБ/ЦВ(В)/ФСК(В) (10 дБ С/Ш) 0.15-1.8 МГц: 5 мкВ 1.8-30 МГц: 0.3 мкВ |
| Избирательность | ССБ/ЦВ(В)/ФСК(В) 2.4 кГц (-6 дБ)4 кГц (-60 дБ) |
| Изоляция от зеркального канала | 80 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 3 Вт при искажении 10% / 4 Ом |
| Разъём внешнего громкоговорителя | 3,5 мм, 4-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Максимальная мощность AM:25 Вт FM:50 Вт СSB (ППМ):100 Вт CW:100 Вт ФСК:50 Вт Примечание. Мощность выхода СSB/CW немного ниже на 10 м |
|---|---|
| АМ | 25 Вт |
| FM | 50 Вт |
ССБ (ППМ)
| CW | 100 Вт |
|---|
ФСК
| Модуляционная система | АМ: Низкий уровеньFM: Переменная реактивностьССБ: Балансный модулятор |
|---|---|
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спурты излучения | Лучше чем -50 дБ |
| Импеданс микрофона / разъём | 500-600 Ом / 8-контактный (металлический замок-разъём) |
| Уровень входного уровня микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1981-1986 (прекращено производство) |
|---|---|
| Дополнительная информация | — |
| Модуль FM MD-1B8 MD-1C8 Ключевой модуль RAM-плата XF-8.9KA XF-8.9KC XF-8.9KCN XF-8.9KCN XF-10.7KC YM-34 YM-35 YM-36 YM-37 YM-38 | Модуль FM Настольный микрофон Настольный микрофон Ключевой модуль Набор плат RAM и держатель батареи 6 кГц Фильтр АМ 600 Гц ЦВ-фильтр 300 Гц ЦВ-фильтр 800 Гц ЦВ-фильтр Настольный микрофон Ручной микрофон с кнопками вверх-вниз Ручной микрофон Ручной микрофон Настольный микрофон с кнопками вверх-вниз |
