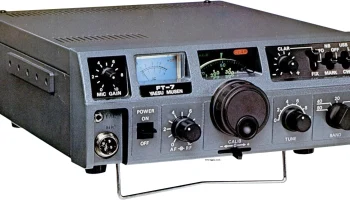

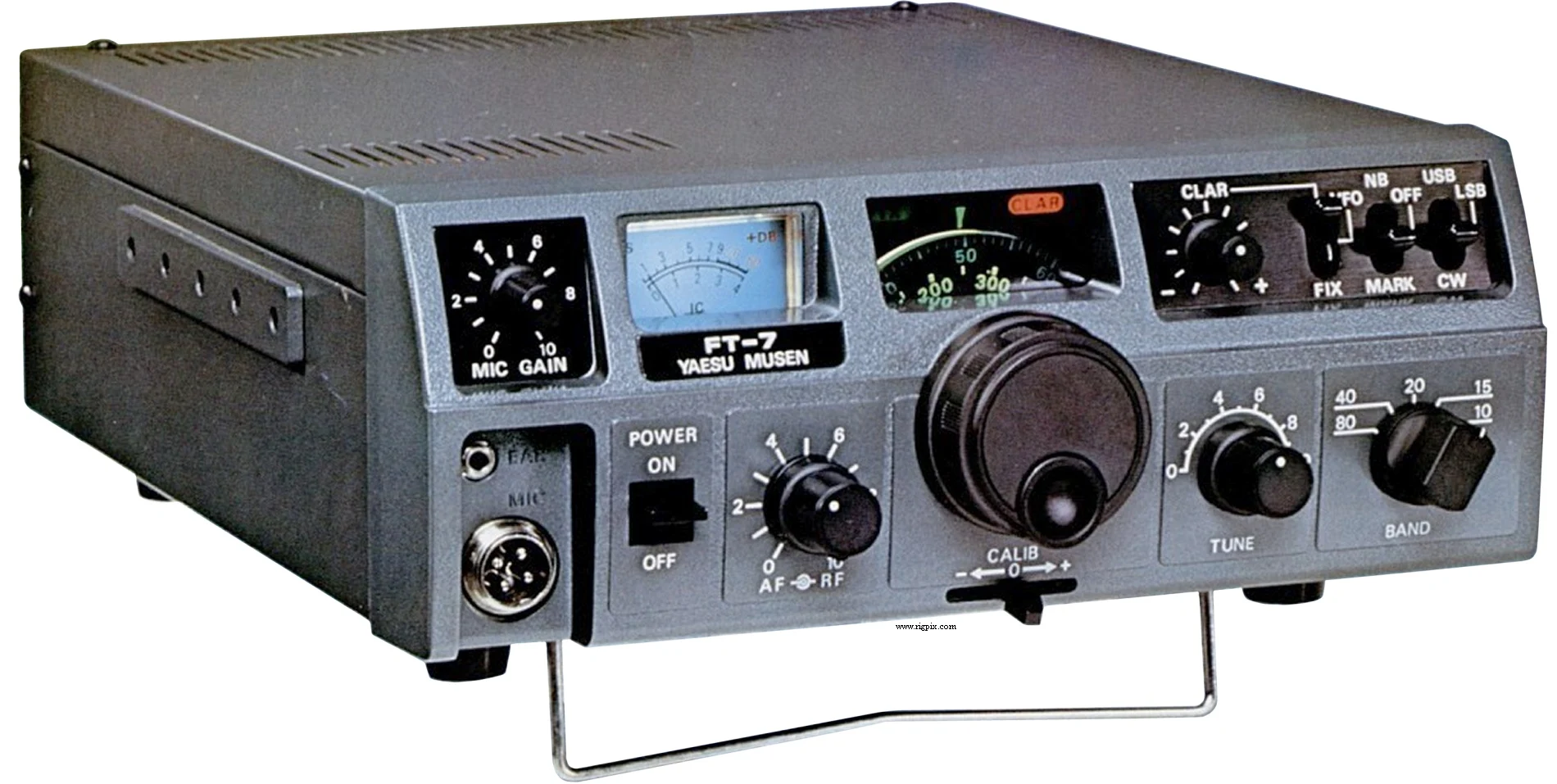

FT-7
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | 10-80 м в пяти диапазонах: 3.5-4.0 МГц (80 м) 7.0-7.5 МГц (40 м) 14.0-14.5 МГц (20 м) 21.0-21.5 МГц (15 м) 28.5-29.0 МГц (10 м), стандарт НБ! Опциональные кристаллы для других сегментов 10 м |
| Настройка частоты | Аналоговая / непрерывная |
| Стабильность частоты | Менее 300 Гц при холодном старте Менее 100 Гц за период 30 минут после прогрева |
| Режим работы | SSB / CW |
| Каналы / управление памятью | 5 опциональных (по одному на каждый диапазон) XTAL управляемые |
| Повторитель смещения / сдвиг | Нет |
| Источник питания | 13.5 В постоянного тока ±10% |
| Ток потребления / мощность | RX: 400 мA TX: Макс 3 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 230*80*290 мм (9.06*3.15*11.42") |
| Вес | 5 кг (11.02 фунта) |
| Другие особенности | НБ. Калибратор 100 кГц. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноконтурный супергетеродин IF: 9 МГц |
|---|---|
| Чувствительность | 0.25 мкВ (10 дБ S/N) |
| Чувствительность шумоподавителя | — |
| Коэффициент шума | — |
| Избирательность | 2.4 кГц (-6 дБ) 4 кГц (-60 дБ) |
| Изоляция от изображения сигнала | 50 дБ |
| Выходная мощность звукового сопровождения / громкоговоритель | 3 Вт при 10% искажении / 4 Ом |
| Разъём внешнего громкоговорителя | TS «Миниджек» (3.5 мм), 4 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Максимальная мощность SSB (PEP): 10 Вт CW: 10 Вт |
|---|
SSB (PEP)
| CW | 10 Вт |
|---|---|
| Модуляционная система | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | Без FM |
| Спуровые излучения | Лучше чем -40 дБ |
| Импеданс микрофона / разъём | 500 Ом / 4-контактный (мужской замок штепсельный разъём) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 197x-19xx (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| FP-4 FP-7 YD-844 YD-846 ? | AC источник питания. 13.8 В постоянного тока, 4 А AC настольный микрофон Ручной микрофон Крепление для монтажа в автомобиле |
