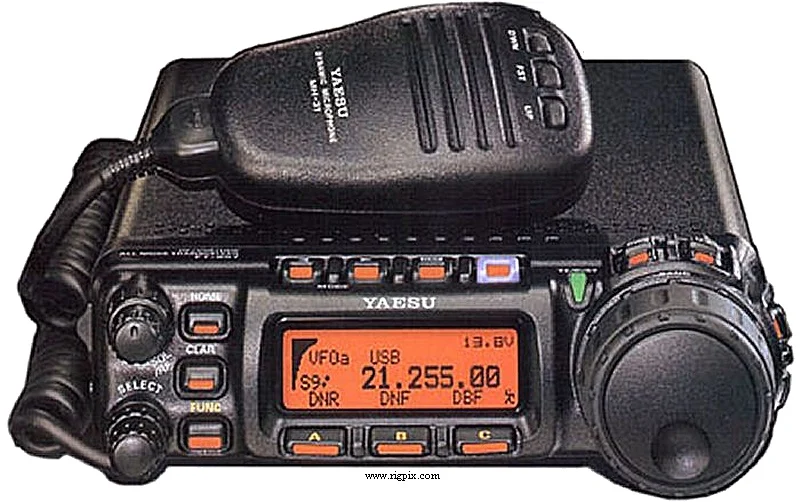

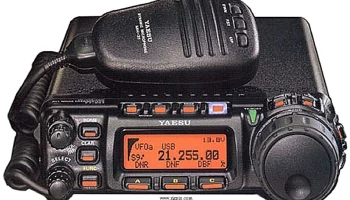

FT-857
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF/VHF/UHF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC / 6 м / 2 м / 70 см RX: 0.1-76 / 118-164 / 420-470 МГц |
| Шаг перестройки | 10 / 20 / 100 / 200 Гц, 2.5 / 5 / 6.25 / 9 / 10 / 12.5 / 15 / 20 / 25 / 50 кГц |
| Стабильность частоты | ±4 ppm @ 25°C (77°F) в течение первых 60 минут после включения 1 ppm / час далее ±0.5 ppm опция (TCXO-9) |
| Режимы работы | TX: AM / FM / NFM / SSB / CW RX: AM / FM / NFM / SSB / CW / WFM |
| Каналы / управление памятью | 200 регулярных с альфа-метками 4 домашних 5 сканирующих пары (PMS) Функция приоритета 1 QMB Неразрушимое EEPROM хранение |
| Смещение / сдвиг ретранслятора / сдвига | ±0-99.99 МГц |
| Источник питания | 13.8 В постоянного тока ±15% (6-контактный разъём Molex на кабеле-пигтейле) |
| Ток потребления / мощность | RX: 0.55-1 А TX: Макс 22 А |

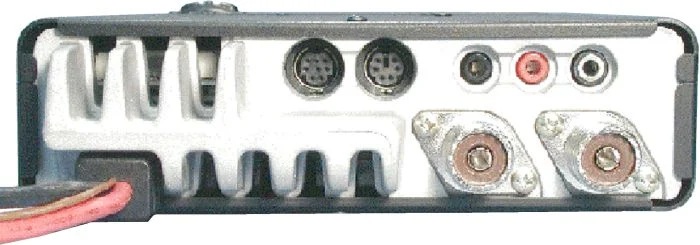

| Импеданс антенны / разъём | 50 Ом / Один SO-239 и один N-разъём (Европа) или два SO-239 (США) |
| Габариты (Ш*В*Г) | 155*52*233 мм (6.1*2.05*9.17") |
| Вес | 2.1 Кг (4.63 фунта) |
| Прочие функции | CTCSS/PL и DCS с поиском тона. Встроенный ключ. Режим маяка. Монитор спектра. Отделяемая передняя панель. Тренер CW. 32 цветного дисплея. Регулятор яркости. Управление через интерфейс CAT. Функция маяка. Клонирование. Аттенюатор (10 дБ). NB. ARS. ARTS. 1К2 / 9К6 пакетный разъём. Опция DSP. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноканальный супергетеродин с одним преобразованием (WFM) Промежуточная частота: 10.7 МГц Двойное преобразование супергетеродина (AM/FM/NFM/SSB/CW) Первое преобразование: 68.33 МГц Второе преобразование: 455 кГц |
|---|---|
| Чувствительность | AM (10 дБ SNR) 0.1-1.8 МГц: 32 мкВ 1.8-30 МГц: 2 мкВ 50-54 МГц: 1 мкВ FM (12 дБ SINAD) 28-30 МГц: 0.5 мкВ 50-54 МГц: 0.2 мкВ 2 м: 0.2 мкВ 70 см: 0.2 мкВ SSB/CW (10 дБ SNR) 1.8-30 МГц: 0.2 мкВ 50-54 МГц: 0.125 мкВ 2 м: 0.125 мкВ 70 см: 0.125 мкВ |
| Чувствительность шумоподавителя | AM/SSB/CW (Порог) 1.8-30 МГц: 2.5 мкВ 6 м: 1 мкВ 2 м/70 см: 0.5 мкВ FM (Порог) 28-30 МГц: 0.32 мкВ 6 м: 0.16 мкВ 2 м/70 см: 0.16 мкВ |
| Фактор шума | — |
| Избирательность | AM: 6 кГц (-6 дБ)20 кГц (-60 дБ) FM: 15 кГц (-6 дБ)30 кГц (-60 дБ) NFM: 9 кГц (-6 дБ)25 кГц (-60 дБ) SSB/CW: 2.2 кГц (-6 дБ)4.5 кГц (-60 дБ) SSB (При использовании дополнительного YF-122S): 2.3 кГц (-6 дБ)4.7 кГц (-60 дБ) CW-N (При использовании дополнительного YF-122C): 500 Гц (-6 дБ)2 кГц (-60 дБ) CW-N (При использовании дополнительного YF-122CN): 300 Гц (-6 дБ)1 кГц (-60 дБ) |
| Отображение изображения | HF/6 м: 70 дБ2 м/70 см: 60 дБ |
| Выходная мощность AF / громкоговоритель | 2.5 Вт при 10% искажении / 4 Ом |
| Разъём внешнего громкоговорителя | TS «Миниджек» (3.5 мм), 4-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | HF6 м2 м70 см AM:25 Вт25 Вт12.5 Вт5 Вт FM:100 Вт100 Вт50 Вт20 Вт SSB (PEP):100 Вт100 Вт50 Вт20 Вт CW:100 Вт100 Вт50 Вт20 Вт |
|---|---|
| AM | 25 Вт |
| FM | 100 Вт |
SSB (PEP)
| CW | 100 Вт |
|---|---|
| Модуляционная система | AM: Ранняя стадия (Низкий уровень)FM: Переменная реактивностьSSB: Балансовый модулятор |
| Максимальное отклонение FM (Установлено заводом-изготовителем) | FM: ±5 кГцNFM: ±2.5 кГц |
| Спуровые излучения | HF: Лучше чем -50 дБUVHF: Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 200 Ом до 10 кОм (номинально 600 Ом) / 8-контактный модульный разъём |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | 2003-2004 (Отменён) |
|---|---|
| Дополнительная информация | — |
| АТАС-100 АТАС-120 АТБК-100 КТ-39А КТ-58 КТ-62 DSP-2 FC-30 FP-1030A MD-200A8X MH-31A8J MH-36E8J MH-59A8J MMB-82 TCXO-9 VL-1000 YF-122C YF-122CN YF-122S YSK-857 | Активная настройка антенной системы Активная настройка антенной системой Антенная база для VHF/UHF / противовес Система кабеля для передачи данных по пакетам Кабель для передачи данных по диапазону Интерфейсный кабель CAT Внешний автоматический антенный тюнер Блок питания переменного тока Микрофон настольный Микрофон ручной Микрофон ручной с DTMF клавиатурой Крепление для мобильного монтажа Кронштейн крепления для автомобиля Блок TCXO Линейный усилитель Коллинза узкая полоса CW. 500 Гц Узкая полоса Коллинза CW. 300 Гц Узкая полоса Коллинза SSB. 2.3 кГц Набор разделения |
