FT-857D
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF/VHF/UHF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC и 60 м / 6 м / 2 м / 70 см RX: 0.1-76 / 118-164 / 420-470 МГц |
| Шаг перестройки | 10 / 20 / 100 / 200 Гц, 2.5 / 5 / 6.25 / 9 / 10 / 12.5 / 15 / 20 / 25 / 50 кГц |
| Стабильность частоты | ±4 ppm при 25°C (77°F) в течение первых 60 минут после включения питания 1 ppm / час далее ±0.5 ppm опция (TCXO-9) |
| Режимы работы | TX: AM / FM / NFM / SSB / CW RX: AM / FM / NFM / SSB / CW / WFM |
| Каналы / управление памятью | 200 регулярных с альфа-метками 4 домашних 5 сканирования пары краёв (PMS) Функция приоритета 1 QMB Неразрушаемое EEPROM хранение |
| Смещение ретранслятора / сдвиг | ±0-99.99 МГц |
| Источник питания | 13.8 В постоянного тока ±15% (разъём Molex на кабеле-пигтейле) |
| Ток потребления / мощность | RX: 0.55-1 А TX: Макс 22 А |

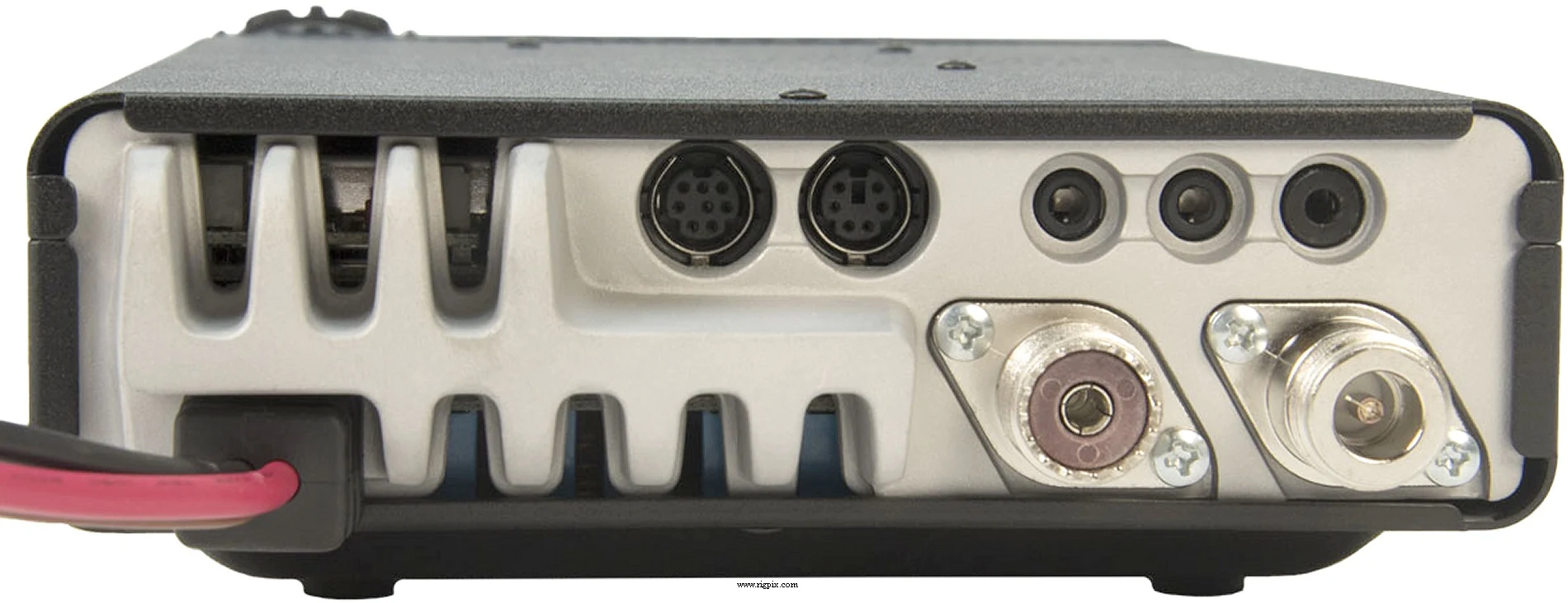

| Импеданс антенны / разъём | 50 Ом / Один SO-239 и один N-разъём (Европа) или два SO-239 (США) |
| Габариты (Ш*В*Г) | 155*52*233 мм (6.1*2.05*9.17") |
| Вес | 2.1 Кг (4.63 фунта) |
| Другие особенности | CTCSS / PL и DCS с поиском тона. Встроенный телеграфный ключ. Режим маяка. Спектральный монитор. Отделяемая передняя панель. Тренер CW. 32 цветного дисплея. Диммер. Управление через интерфейс CAT. Функция маяка. Клонирование. Аттенюатор (10 дБ). NB. ARS. ARTS. Разъёмы для 1К2 / 9К6 пакетов. DSP является стандартом в обновлённой версии. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноканальный супергетеродин с одним преобразованием (WFM) Промежуточная частота: 10.7 МГц Двойное преобразование супергетеродина (AM / FM / NFM / SSB / CW) Первое преобразование: 68.33 МГц Второе преобразование: 455 кГц |
|---|---|
| Чувствительность | AM (10 дБ SNR) 0.1-1.8 МГц: 32 мкВ 1.8-30 МГц: 2 мкВ 50-54 МГц: 1 мкВ FM (12 дБ SINAD) 28-30 МГц: 0.5 мкВ 50-54 МГц: 0.2 мкВ 2 м: 0.2 мкВ 70 см: 0.2 мкВ SSB / CW (10 дБ SNR) 1.8-30 МГц: 0.2 мкВ 50-54 МГц: 0.125 мкВ 2 м: 0.125 мкВ 70 см: 0.125 мкВ |
| Чувствительность схемы подавления шума | AM / SSB / CW (Порог) 1.8-30 МГц: 2.5 мкВ 6 м: 1 мкВ 2 м / 70 см: 0.5 мкВ FM (Порог) 28-30 МГц: 0.32 мкВ 6 м: 0.16 мкВ 2 м / 70 см: 0.16 мкВ |
| Фактор шума | — |
| Избирательность | AM: 6 кГц (-6 дБ)20 кГц (-60 дБ) FM: 15 кГц (-6 дБ)30 кГц (-60 дБ) NFM: 9 кГц (-6 дБ)25 кГц (-60 дБ) SSB / CW: 2.2 кГц (-6 дБ)4.5 кГц (-60 дБ) SSB (При использовании дополнительного YF-122S): 2.3 кГц (-6 дБ)4.7 кГц (-60 дБ) CW-N (При использовании дополнительного YF-122C): 500 Гц (-6 дБ)2 кГц (-60 дБ) CW-N (При использовании дополнительного YF-122CN): 300 Гц (-6 дБ)1 кГц (-60 дБ) |
| Отражение изображения | HF / 6 м: 70 дБ2 м / 70 см: 60 дБ |
| Выходная мощность AF / громкоговорителя | 2.5 Вт при 10% искажении / 4 Ом |
| Разъём внешнего громкоговорителя | TS «Миниджек» (3.5 мм), 4-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | HF6 м2 м70 см AM:25 Вт25 Вт12.5 Вт5 Вт FM:100 Вт100 Вт50 Вт20 Вт SSB (PEP):100 Вт100 Вт50 Вт20 Вт CW:100 Вт100 Вт50 Вт20 Вт |
|---|---|
| AM | 25 Вт |
| FM | 100 Вт |
SSB (PEP)
| CW | 100 Вт |
|---|---|
| Модуляционная система | AM: Ранний этап (Низкий уровень)FM: Переменная реактивностьSSB: Балансовый модулятор |
| Максимальное отклонение FM (установлено заводом-изготовителем) | FM: ±5 кГцNFM: ±2.5 кГц |
| Спонтанные излучения | HF: Лучше чем -50 дБUVHF: Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 200 Ом до 10 кОм (номинально 600 Ом) / 8-контактный (Модульный) |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 2004-201x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| АТАС-25 АТАС-120 АТАС-120А АТБК-100 КТ-39А КТ-58 КТ-62 ФК-30 ФП-1030А МД-200А8Х МН-31А8Ж МН-36Е8Ж МН-59А8Ж ММВ-82 ТХО-9 VL-1000 YF-122C YF-122CN YF-122S YСК-857 | Активная настройка антенной системы Активная настройка антенной системы Активная настройка антенной системы Антенная база / противовес для диапазонов VHF / UHF Кабель пакетного интерфейса Кабельный интерфейс данных для диапазона Band CAT Интерфейсный кабель Внешний автоматический антенный тюнер Источник питания переменного тока Микрофон настольный Микрофон ручной Микрофон ручной с клавиатурой DTMF Ручной монтажный комплект для автомобиля Блок TCXO Линейный усилитель Коллинза узкая полоса CW фильтр 500 Гц Узкая полоса CW фильтр Коллинза 300 Гц Узкий полосовой фильтр SSB Коллинза 2.3 кГц Набор разделения сигналов |
