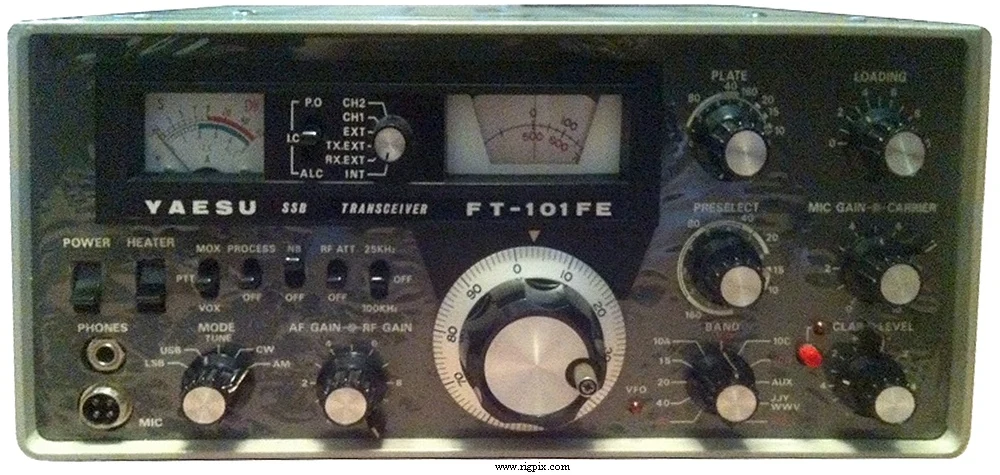

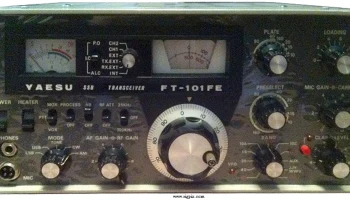

FT-101FE
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м RX: 10-160 м / WWV/JJY (10-10.5 МГц) / 26.9-27.5 МГц Дополнительный режим АUX предоставляет один необязательный сегмент полосы шириной 500 кГц между 14.5 и 28.0 МГц. |
| Настройка частоты | Аналоговая / непрерывная |
| Стабильность частоты | Менее 100 Гц дрейф за любой период 30 минут |
| Режимы работы | АМ / SSB / CW |
| Каналы / управление памятью | 2 дополнительных управляемых кварцем канала |
| Смещение ретранслятора / сдвиг | Нет |
| Источник питания | От сети: 100 / 110 / 117 / 200 / 220 / 234 В переменного тока или 11-14 В постоянного тока Подключаемый двенадцатипиновый разъем Amphenol/Cinch-Jones должен быть подключен для подачи либо сетевого напряжения, либо постоянного тока |
| Ток потребления / мощность | Прием: 45 Вт при питании от сети — 600 мА при 12 В постоянного токаПередача: Макс. 350 Вт при питании от сети — Макс. 21 А при 12 В постоянного тока |
| Импеданс антенны / разъём | 50-75 Ом / SO-239 |
| Габариты (Ш*В*Г) | 334*148*284 мм (13.15*5.83*11.18") |
| Вес | 13.6 Кг (29.98 фунта) |
| Другие особенности | Примечание. VOX. Калибратор кварца (25 и 100 кГц). Выход промежуточной частоты 3.18 МГц. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е ПЧ: 5.52-6.02 МГц 2-е ПЧ: 3.18 МГц |
|---|---|
| Чувствительность | 0.3 мкВ (соотношение сигнал/шум 10 дБ) |
| Избирательность | АМ/ССВ/CW 2.4 кГц (-6 дБ)4 кГц (-60 дБ) CW (с опциональным узким фильтром) 600 Гц (-6 дБ)1.2 кГц (-60 дБ) |
| Изоляция от зеркального изображения сигнала | — |
| Выходная мощность звукового тракта / громкоговоритель | 3 Вт при ?% искажений /? Ом |
| Разъём внешнего громкоговорителя | 4 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | Максимальная выходная мощность AM: +40 Вт SSB (ППЭ): +100 Вт CW: +100 Вт Примечание! Мощность передачи немного ниже на 10 м |
|---|---|
| АМ | +40 Вт |
ССВ (ППЭ)
| CW | +100 Вт |
|---|---|
| Модуляционная система | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | Без FM |
| Спуровые излучения | Лучше чем -40 дБ |
| Импеданс микрофона / разъём | ? Ом / 4-пин (металлический замок кольца разъём) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 197x-197x (вышедший из производства) |
|---|---|
| Дополнительная информация | Гибридный трансивер с драйвером 12BY7A и двумя лампами 6JS6C в качестве окончательного каскада. Экономичная модель. Аналогична FT-101F, но с возможностью установки процессора речи на радиочастоте в качестве опции |
| - | - |
