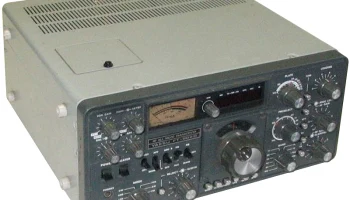

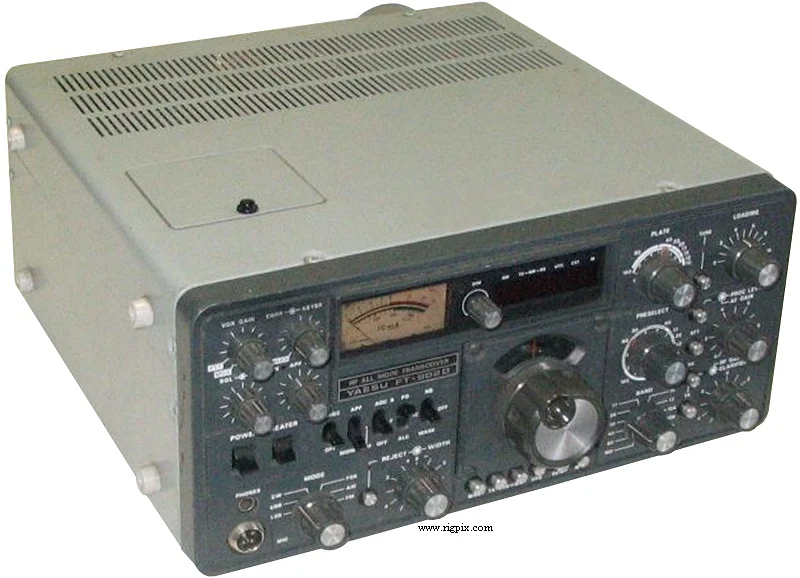

FT-902D
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | 10-160 м + WARC в 12 диапазонах 1.8-2.0 МГц (160 м) 3.5-4.0 МГц (80 м) 7.0-7.5 МГц (40 м) 10.0-10.5 МГц (30 м) 14.0-14.5 МГц (20 м) 18.0-18.5 МГц (17 м) 21.0-21.5 МГц (15 м) 24.5-25.0 МГц (12 м) 28.0-28.5 МГц (10 м А) 28.5-29.0 МГц (10 м В) 29.0-29.5 МГц (10 м С) 29.5-29.9 МГц (10 м D) |
| Настройка частоты | Непрерывная |
| Стабильность частоты | Менее 300 Гц после прогрева в течение 10 минутМенее 100 Гц после прогрева в течение 30 минут |
| Режим работы | АМ / FM / SSB / CW / FSK |
| Каналы / управление памятью | Опционально |
| Ретранслятор смещение / сдвиг | Нет выделенного. Используйте разделение VFO A / B (с FV-902) или память разделения (опционально) |
| Источник питания | От сети: 100 / 110 / 117 / 200 / 220 / 234 В переменного тока (опция DC-DC конвертера 13.5 В постоянного тока) |
| Ток потребления / мощность | Прием: 45 Вт (нагреватель выключен) @ 117 В переменного тока Прием: 1.1 А (нагреватель выключен) @ 13.5 В постоянного тока (с опцией DC-DC конвертера) Передача: Макс. 320 Вт @ 117 В переменного тока Передача: Макс. 21 А @ 13.5 В постоянного тока (с опцией DC-DC конвертера) |
| Импеданс антенны / разъем | 50-75 Ом / SO-239 |
| Габариты (Ш*В*Г) | 342*154*324 мм (13.46*6.06*12.76") |
| Вес | 18 Кг (39.7 фунта) |
| Другие особенности | Примечание. Калибратор 25 кГц. VOX. Выход звуковой частоты 8.9 МГц. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Двойное преобразование супергетеродин |
|---|---|
| Чувствительность | АМ: 1 мкВ (соотношение сигнал-шум 10 дБ) FM: 0.3 мкВ (20 дБ подавление шума) SSB/CW/FSK: 0.25 мкВ (соотношение сигнал-шум 10 дБ) |
| Избирательность | Ширина полосы установлена на «0» АМ (с опциональным фильтром АМ) 6 кГц (-6 дБ)12 кГц (-60 дБ) FM 12 кГц (-6 дБ)24 кГц (-60 дБ) SSB 2.4 кГц (-6 дБ)4 кГц (-60 дБ) CW (с опциональным фильтром CW) 600 Гц (-6 дБ)1.2 кГц (-60 дБ) |
| Отражение изображения | 10 м: лучше чем 50 дБ 12-160 м: лучше чем 60 дБ |
| Выходная мощность ЗЧ / громкоговоритель | 3 Вт при искажении 10% /? Ом |
| Разъём внешнего громкоговорителя | 4-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Максимальная мощность AM:~40 Вт FM:~40 Вт SSB (ППМ):~100 Вт CW:~100 Вт FSK:~40 Вт |
|---|---|
| АМ | ~40 Вт |
| FM | ~40 Вт |
SSB (ППМ)
| CW | ~100 Вт |
|---|
FSK
| Система модуляции | АМ: Низкая выходная мощностьFM: Переменная реактивностьSSB: Балансированный |
|---|---|
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -40 дБ |
| Импеданс микрофона / разъём | 500-600 Ом / 4-контактный (разъём с металлическим замковым кольцом) |
| Уровень сигнала микрофонного входа | — |
ПРОЧЕЕ
| Произведено | Япония, 1981-1982 гг. (прекращено производство) |
|---|---|
| Дополнительная информация | Трубочно-полупроводниковая конструкцияDC-901 FC-902 FTV-901R FV-901DM PB-1728A PB-1787D SP-901 SP-901P XF-8.9HC YD-148 YO-901 YR-901Антенный тюнерВЧ/УКВ трансвертерВнешний синтезатор VFO с 40 ячейками памятиКлюч Curtis 8044Внешний громкоговорительВнешний громкоговоритель со встроенным телефонным патчемУзкий фильтр CW, 600 ГцМикрофонный пульт, переключаемый импеданс 500 Ом/50 кОмНаблюдательная станцияCW/RTTY читатель |
