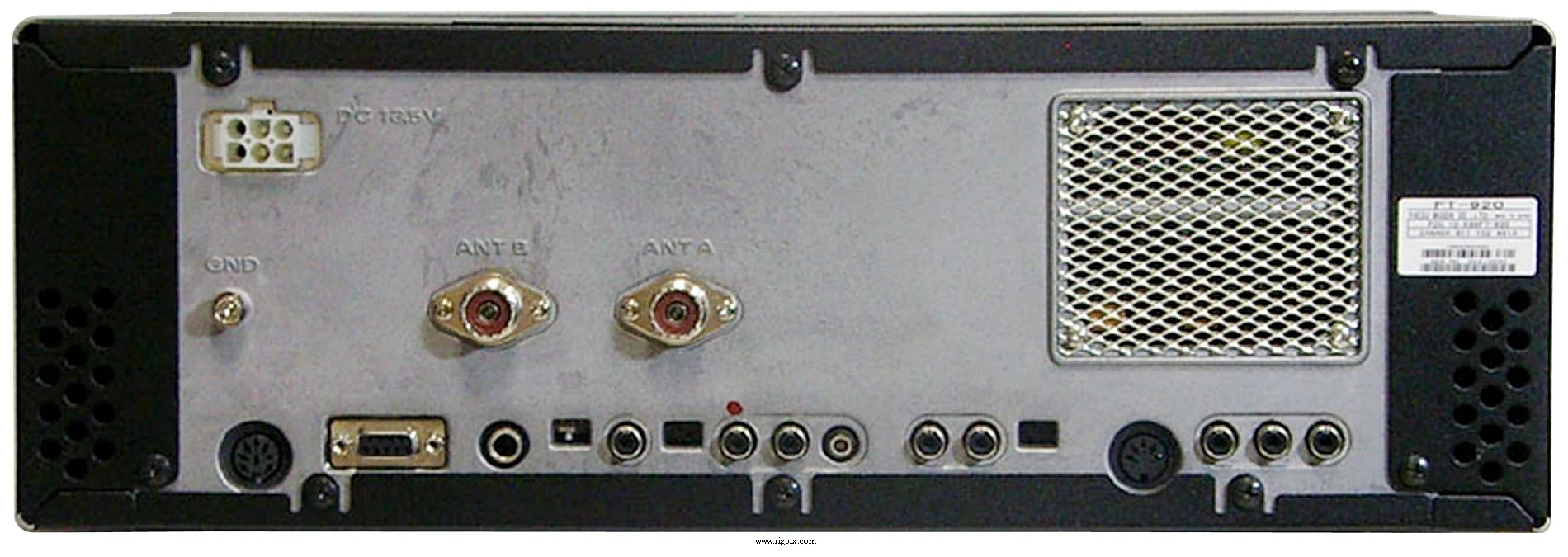

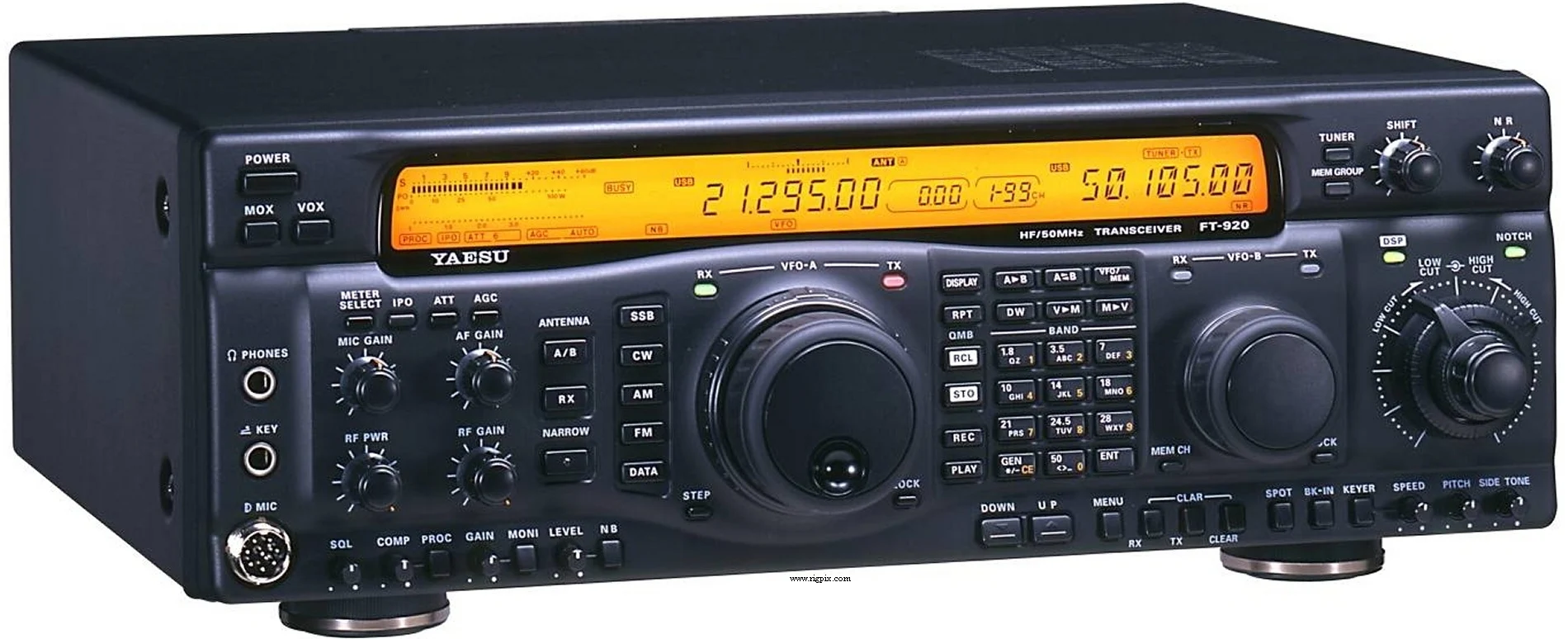

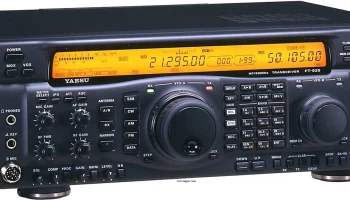

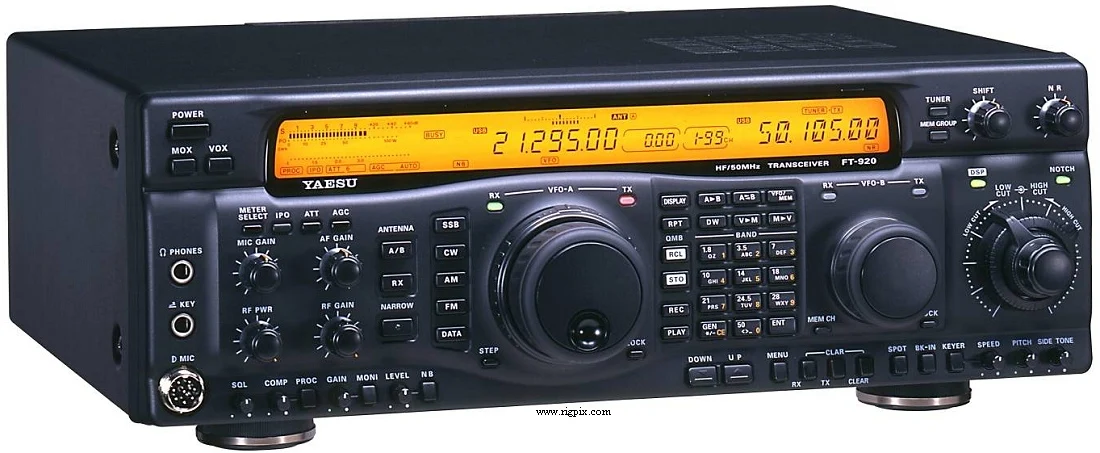

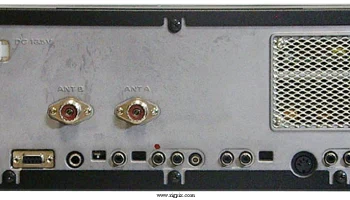

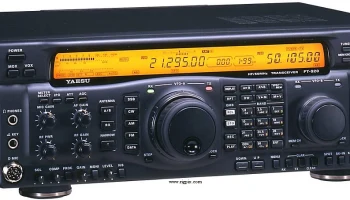

FT-920
Источник:
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием (АМ/ССВ/CW/FSK/AFSK) 1-е ПЧ: 68.985 МГц 2-е ПЧ: 8.215 МГц Супергетеродин с тройным преобразованием (FM) 1-е ПЧ: 68.985 МГц 2-е ПЧ: 8.215 МГц 3-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | АМ (6 кГц, 10 дБ С/Ш) 0.15-0.25 МГц: 40 мкВ 0.25-0.5 МГц: 32 мкВ 0.5-1.8 МГц: 16 мкВ 1.8-24.5 МГц: 2 мкВ 24.5-54 МГц: 1.3 мкВ FM (12 дБ SINAD) 1.8-24.5 МГц: 0.5 мкВ 24.5-54 МГц: 0.25 мкВ SSB/CW/«Данные» (2.4 кГц, 10 дБ С/Ш) 0.15-0.25 МГц: 5 мкВ 0.25-0.5 МГц: 4 мкВ 0.5-1.8 МГц: 2 мкВ 1.8-24.5 МГц: 0.2 мкВ 24.5-54 МГц: 0.13 мкВ |
| Избирательность | АМ (с опциональным фильтром YF-116A AM) 6 кГц (-6 дБ) 14 кГц (-60 дБ) FM (с опциональным FM-1 FM блоком) 12 кГц (-6 дБ) 25 кГц (-60 дБ) SSB/CW/«Данные» 2.4 кГц (-6 дБ) 5 кГц (-60 дБ) CW (с опциональным фильтром YF-116C CW узкий) 500 Гц (-6 дБ) 1.8 кГц (-60 дБ) |
| Отражение изображения | HF: 70 дБ 6 м: 50 дБ |
| Выходная мощность ЗЧ / громкоговоритель | 1.5 Вт при 10%-й искажённости / 4 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 4-8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Максимальная мощность AM:25 Вт SSB (PEP):100 Вт CW:100 Вт |
|---|---|
| АМ | 25 Вт |
SSB (PEP)
| CW | 100 Вт |
|---|---|
| Система модуляции | АМ: Низкоуровневая, ранняя стадия (с опциональным фильтром YF-116A AM) FM: Переменная реактивность PM SSB: Балансный, отфильтрованный несущий сигнал FSK: Звуковое ключевое смещение (170, 425 и 850 Гц) |
| Максимальное отклонение FM (установлено заводом-изготовителем) | Широкий диапазон: ±5 кГцУзкий диапазон: ±2.5 кГц |
| Спонтанные излучения | HF: Лучше чем -50 дБ6 м: Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 500-600 Ом / 8-контактный (металлический замок разъём) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1997-200x (вышедший из производства) |
|---|---|
| Дополнительная информация | Новая цена в США в 1997 году: $1829.00 |
| Дополнительно | E-767 FL-7000 FM-1 FP-1025A FP-1030A MD-100A8X SP-8 TCXO-7 VL-1000 YF-116A YF-116C YH-77STAНабор данных по диапазону + кабель переключения режимов работы FL-7000Твёрдотельный линейный усилитель HF, 500 Вт Блок питания FM, импульсный режим. Источник питания переменного тока, регулируемый, 25 А Микрофонный усилитель настольный Громкоговоритель внешний с фильтрами Высокостабильный эталонный генератор, 2 ppm Твёрдотельный линейный усилитель HF/6 м, 1 кВт Фильтр АМ, 6 кГц Узкий фильтр CW, 500 Гц Головные телефоны стерео |
