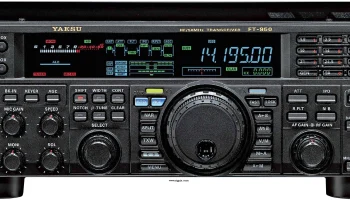

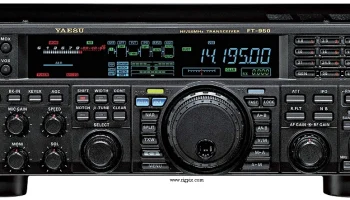

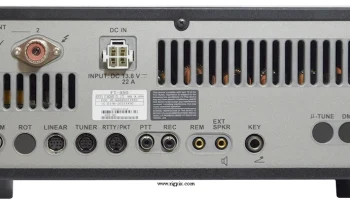

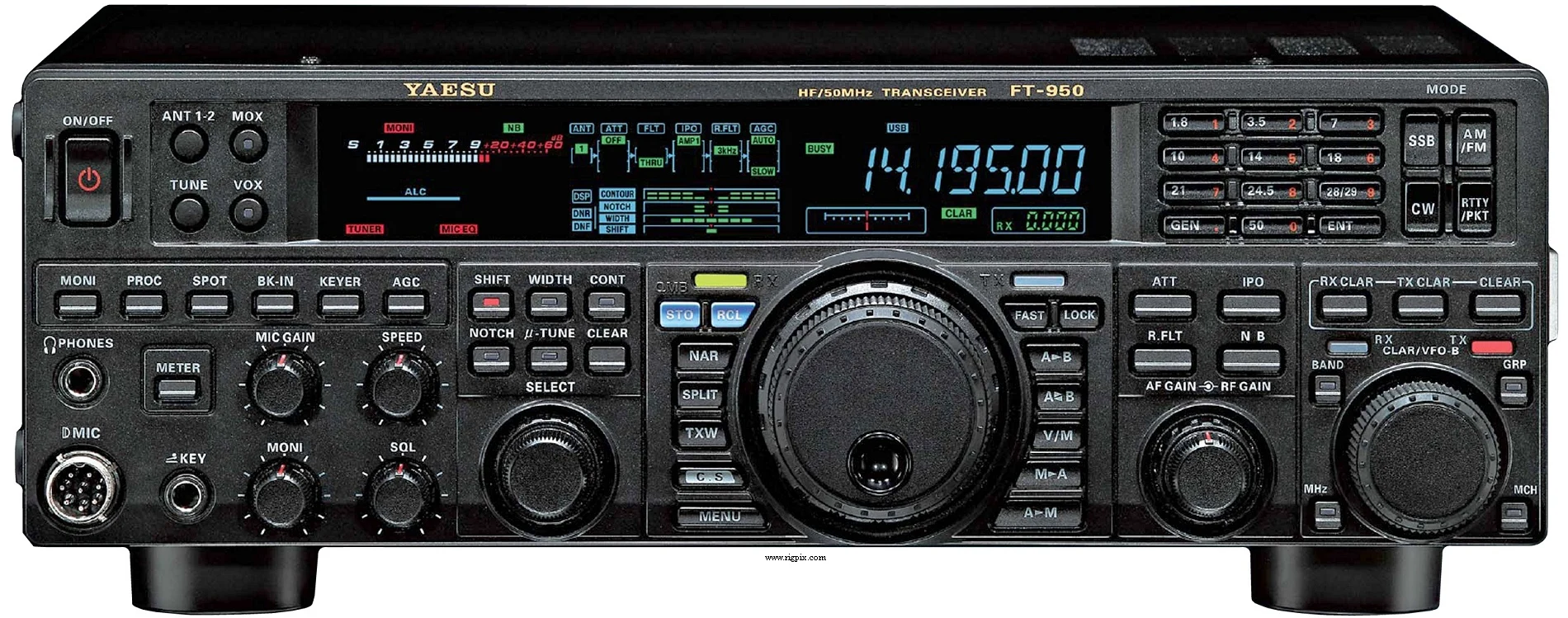

FT-950
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF/VHF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC / 50-54 МГц RX: 0.03-56 МГц |
| Шаг перестройки | 1 / 10 / 100 Гц |
| Стабильность частоты | ±0.5 ppm @ 25°C (77°F), после 1 минуты прогрева |
| Режимы работы | АМ / FM / NFM / SSB / CW / RTTY / Пакетные данные |
| Каналы / управление памятью | 99 регулярных каналов 5 QMB 9 пар краевых сканирующих каналов (PMS) Неразрушаемое хранение в FRAM памяти |
| Смещение / сдвиг репитера / смещение | ±0-1 МГц в шагах по 10 кГц (10 м)±0-4 МГц в шагах по 10 кГц (6 м) |
| Источник питания | 13.8 В постоянного тока ±10% |
| Ток потребления / мощность | RX: 1.8-2.1 А TX: Макс. 22 А |
| Импеданс антенны / разъём | 50 Ом / Два разъёма SO-239 (16.7-150 Ом при использовании ATU ) |
| Габариты (Ш*В*Г) | 365*115*315 мм (14.37*4.53*12.4") |
| Вес | 9.8 Кг (21.61 фунт) |
| Другие особенности | 32-разрядный IF-DSP. Встроенный автоматический ATU и ключ. 0.5 ppm TCXO. VOX. MOX. Цифровой голосовой рекордер на 5 каналов. CTCSS/PL. Функция управления ротором. Интерфейс RS-232C и управление через CAT. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Тройной супергетеродин с тремя преобразованиями 1-е ПЧ: 69.45 МГц 2-я ПЧ: 450 кГц 3-я ПЧ: 30 кГц (АМ/FM: 24 кГц) |
|---|---|
| Чувствительность | АМ (10 дБ S+N/N, ширина полосы 6 кГц) 0.5-1.8 МГц: 28 мкВ (IPO On) 1.8-30 МГц: 2 мкВ (Усилитель 2) 50-54 МГц: 1 мкВ (Усилитель 2) FM (12 дБ SINAD, ширина полосы 15 кГц) 28-30 МГц: 0.5 мкВ (Усилитель 2) 50-54 МГц: 0.35 мкВ (Усилитель 2) SSB (10 дБ S+N/N, ширина полосы 2.4 кГц) 0.5-1.8 МГц: 4 мкВ (IPO On) 1.8-30 МГц: 0.2 мкВ (Усилитель 2) 50-54 МГц: 0.125 мкВ (Усилитель 2) |
| Избирательность | АМ 6 кГц (-6 дБ)15 кГц (-60 дБ) FM 15 кГц (-6 дБ)25 кГц (-60 дБ) SSB 2.4 кГц (-6 дБ)3.6 кГц (-60 дБ) CW/RTTY/PKT 500 Гц (-6 дБ)750 Гц (-60 дБ) |
| Отражение изображения сигнала | 10-160 м: 70 дБ50-54 МГц: 60 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 2.5 Вт при искажении 10% / 4 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 4-8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | HF6 м АМ:2-25 Вт2-25 Вт FM/NFM:5-100 Вт5-100 Вт SSB (PEP):5-100 Вт5-100 Вт CW:5-100 Вт5-100 Вт RTTY/Packet:5-100 Вт5-100 Вт |
|---|---|
| АМ | 2-25 Вт |
SSB (PEP)
| CW | 5-100 Вт |
|---|---|
| RTTY/Packet | 5-100 Вт |
| Модуляционная система | АМ: Низкий уровень (ранняя стадия)FM: Переменная реактивностьSSB: Балансированный |
| Максимальное отклонение FM (установлено заводом-изготовителем) | FM: ±5 кГцNFM: ±2.5 кГц |
| Спонтанные излучения | 10-160 м: Лучше чем -60 дБ50-54 МГц: Лучше чем -65 дБ |
| Импеданс микрофона / разъём | 200 Ом до 10 кОм (номинальное значение 600 Ом) / 8-контактный разъём (металлический замок кольца) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 2007-201x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| DCC-04P DMU-2000 DVS-6 FC-40 FH-2 MD-100A8X MD-200A8X VL-1000 VP-1000 YH-77STA u-Tune kit A u-Tune kit B u-Tune kit C | Кабель DC Данные устройства управления памятью Голосовая память Автоматический ATU для проволочной антенны Удалённый пульт Дисплей микрофон для настольного использования Динамический микрофон для настольного использования Линейный усилитель для диапазона 50-54 МГц Блок питания для VL-1000 Головные телефоны стерео Полоса 160 метров Полосы 80/40 метров Полосы 30/20 метров |
