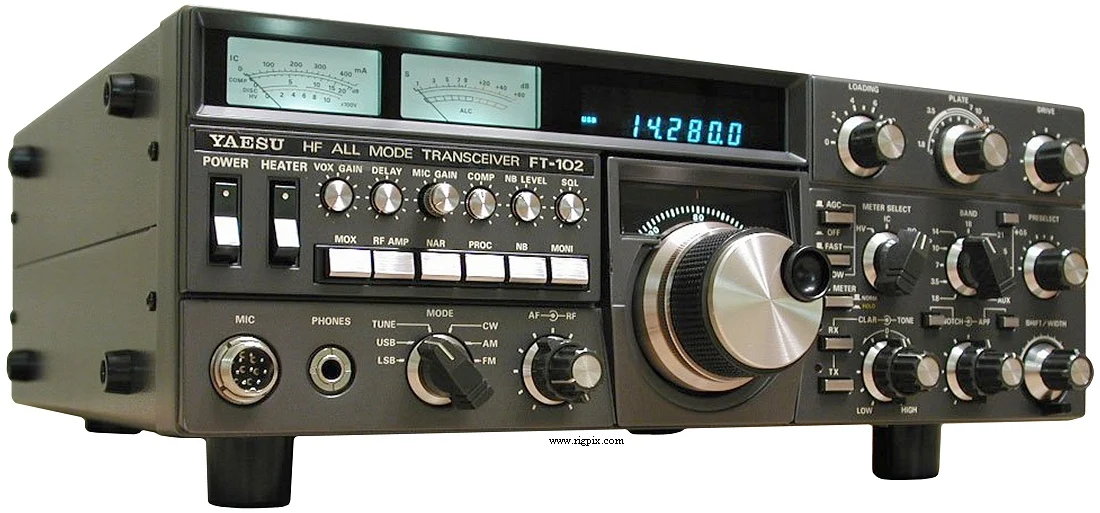

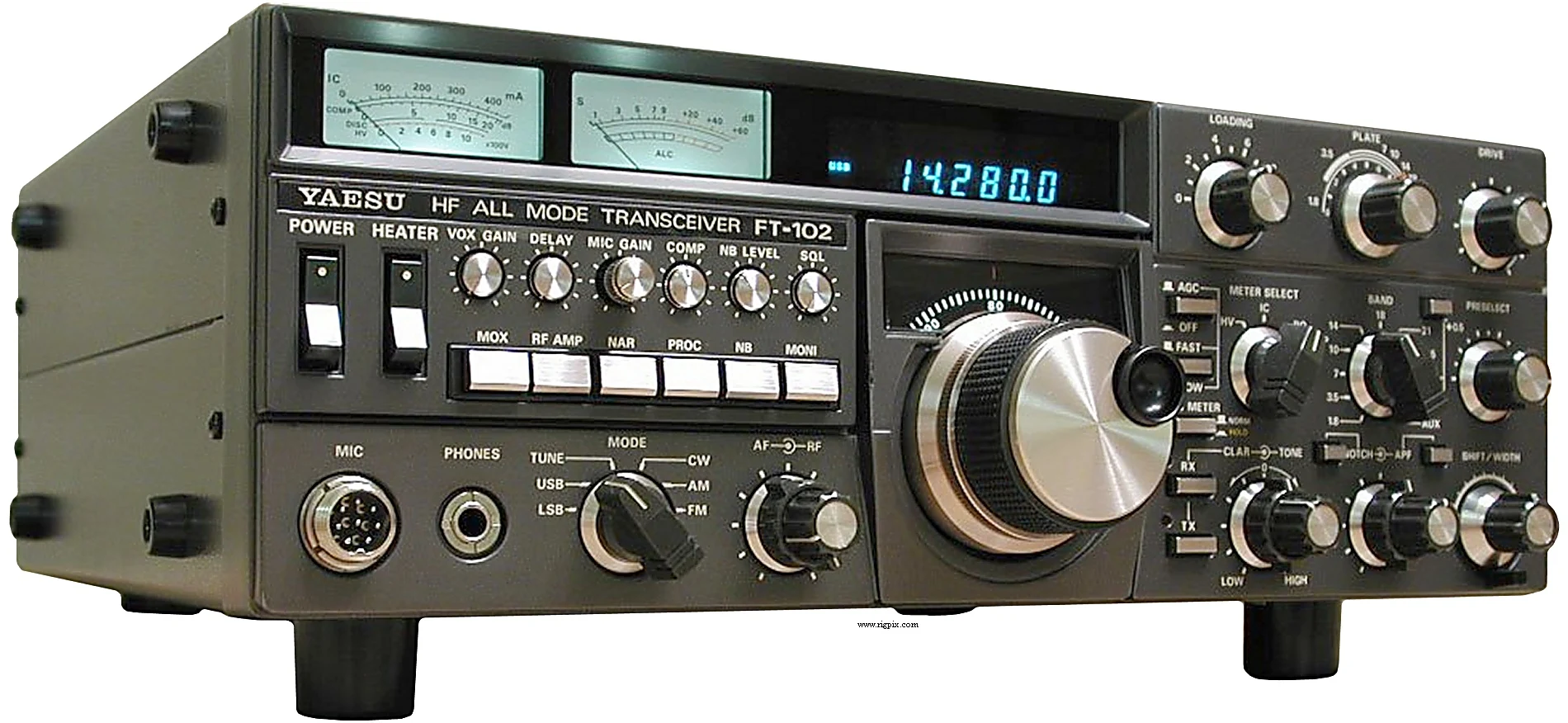

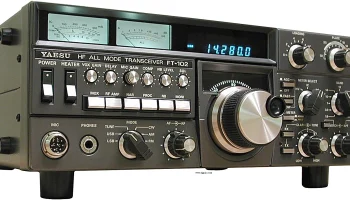

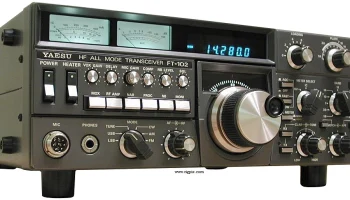

FT-102
Источник:
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 8.2 МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | АМ: 1 мкВ (10 дБ (S+N)/N), усилитель радиочастоты включен, без дополнительного фильтра FM: 0.4 мкВ (20 дБ затишья), усилитель радиочастоты включен (с дополнительным блоком AM/FM) SSB: 0.25 мкВ (10 дБ (S+N)/N), усилитель радиочастоты включен, без дополнительного фильтра CW: 0.18 мкВ (10 дБ (S+N)/N), усилитель радиочастоты включен, без дополнительного фильтра |
| Избирательность | АМ/ССВ/ЦВ (без дополнительных фильтров): 2.7 кГц (-6 дБ) 4.8 кГц (-60 дБ) Контроль «Ширина» непрерывно регулирует диапазон от 2.7 кГц до 500 Гц (-6 дБ) |
| Отражение изображения | 1.8-21.5 МГц: >70 дБ24.5-29.9 МГц: >50 дБ |
| Выходная мощность AF / громкоговорителя | 1.5 Вт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | 4-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | 1.8-25 МГц28.29.9 МГц АМ:~40 Вт (~80 Вт входного сигнала)~40 Вт (~80 Вт входного сигнала) FM:~50 Вт (~120 Вт входного сигнала)~50 Вт (~120 Вт входного сигнала) SSB (PEP):~100 Вт (~240 Вт входного сигнала)~75 Вт (~160 Вт входного сигнала) CW (DC):~100 Вт (~240 Вт входного сигнала)~75 Вт (~160 Вт входного сигнала) Заметка 1! Для передачи АМ и FM требуется дополнительный блок AM/FM Заметка 2! Усилитель мощности очень бережно нагружен, и может выдавать значительно большую выходную мощность при правильной настройке и подстройке. |
|---|---|
| АМ | ~40 Вт (~80 Вт входного сигнала) |
| FM | ~50 Вт (~120 Вт входного сигнала) |
CW (DC)
| Модуляционная система | АМ: Низкий уровень (с опциональным блоком AM/FM) FM: Переменная реактивность (с опциональным блоком AM/FM) SSB: Балансный |
|---|---|
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -40 дБ |
| Импеданс микрофона / разъем | 200-600 Ом / 8-контактный (разъем с металлическим замком) |
| Уровень входного уровня микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1982-1984 гг. (Выпущено из производства) |
|---|---|
| Дополнительная информация | Лампово-полупроводниковый гибрид: драйвер 12BY7A и три 6146B выходных каскада (Да, три!) Новая цена в октябре 1982 года в Великобритании: £719.00 Новая цена в декабре 1982 года в Великобритании: £690.00 Новая цена в октябре 1983 года в Великобритании: £799.00 |
| FC-102 FV-102DM MD-1B8 MH-1B8 PB-2347 SP-102 SP-102P XF-8.2GA XF-8.2HC XF-8.2HCN XF-8.2HSN XF-455C YM-34 YM-35 YM-36 YM-37 YM-38 | Антенный тюнер, 10-160 м, выходная мощность 1.2 кВт ПЭП Внешний синтезатор частоты с памятью Настольный микрофон Ручной микрофон с кнопками вверх/вниз Устройство AM TX и FM RX/TX Внешний громкоговоритель Внешний громкоговоритель с телефонным подключением Фильтр АМ, 6 кГц Узкий фильтр CW, 600 Гц Узкий фильтр CW, 300 Гц Узкий фильтр SSB Узкий фильтр CW Ручной микрофон Ручной микрофон Настольный микрофон |
