FT-107M
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | 10-160 м + WARC в 9 полосах (серии S/N 060001 и выше) (Ранние версии не имели полос WARC = серии S/N ниже 060001) 160 м: 1.8-2.0 МГц 80 м: 3.5-4.0 МГц 40 м: 7.0-7.5 МГц 30 м: 10.0-10.5 МГц 20 м: 14.0-14.5 МГц 17 м: 18.0-18.5 МГц 15 м: 21.0-21.5 МГц 12 м: 24.5-25.0 МГц 10 м: 28.0-29.9 МГц Плюс WWV/JJY и две дополнительные полосы (только для не-WARC-версий) |
| Настройка частоты | Аналоговая / непрерывная |
| Стабильность частоты | ±300 Гц после 10 минут прогрева±100 Гц после 30 минут прогрева |
| Режимы работы | АМ / SSB / CW / FSK |
| Каналы / управление памятью | Дополнительно опционально устройство DMS |
| Смещение ретранслятора / сдвиг | Нет |
| Источник питания | 13.5 В постоянного тока ±10% (опция Mains) |
| Ток потребления / мощность | Прием: Макс. 1.5 АПередача: Макс. 20 А |
| Импеданс антенны / разъем | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 334*129*400 мм (13.2*15.1*15.8") |
| Вес | 12.5 Кг (27.6 фунта) |
| Другие особенности | VOX. Заметка. Пиковый и режекторный аудиосигнал. Калибратор кварца. Выход IF. Измеритель коэффициента стоячей волны. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Тройной супергетеродин 1-й ПЧ: 8.98 МГц 2-й ПЧ: 10.75 МГц 3-й ПЧ: 8.98 МГц |
|---|---|
| Чувствительность | АМ: 1 мкВ (10 дБ S/N) SSB/CW/FSK: 0.25 мкВ (10 дБ S/N) |
| Избирательность | АМ (с дополнительным фильтром АМ) 6 кГц (-6 дБ)12 кГц (-60 дБ) SSB 2.4 кГц (-6 дБ)4 кГц (-60 дБ) CW (с дополнительным фильтром CW) 600 Гц (-6 дБ)1.2 кГц (-60 дБ) |
| Изображение подавления | — |
| Выходная мощность AF / громкоговорителя | 3 Вт при 10% искажении / 4 Ом |
| Разъём внешнего громкоговорителя | 4-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Мощность RF выхода | Максимальная мощность AM/FSK:40 Вт SSB (PEP):100 Вт CW:100 Вт |
|---|
SSB (PEP)
| CW | 100 Вт |
|---|---|
| Модуляционная система | АМ: маломощный каскадSSB: балансный модулятор |
| Максимальное отклонение FM (установлено заводом-изготовителем) | Нет FM |
| Спуровые излучения | Лучше чем -50 дБ |
| Импеданс микрофона / разъем | 500-600 Ом / 8-контактный (металлический замок-разъем) |
| Уровень входа микрофонного сигнала | — |
ПРОЧЕЕ
| Произведено | Япония, 1980-198x (вышедший из производства) |
|---|---|

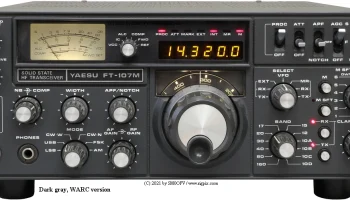

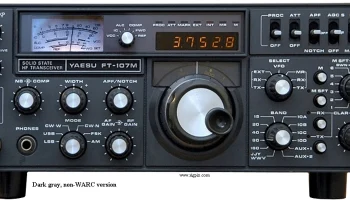

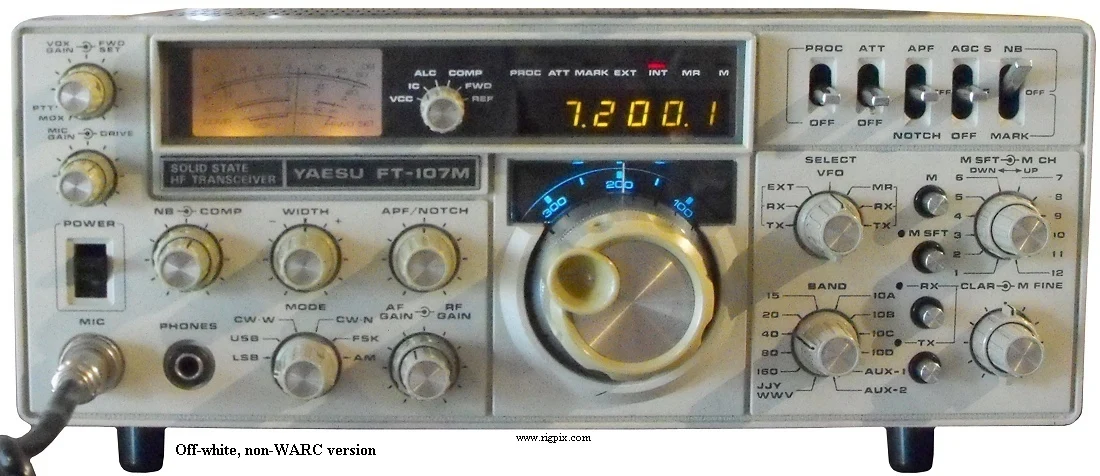

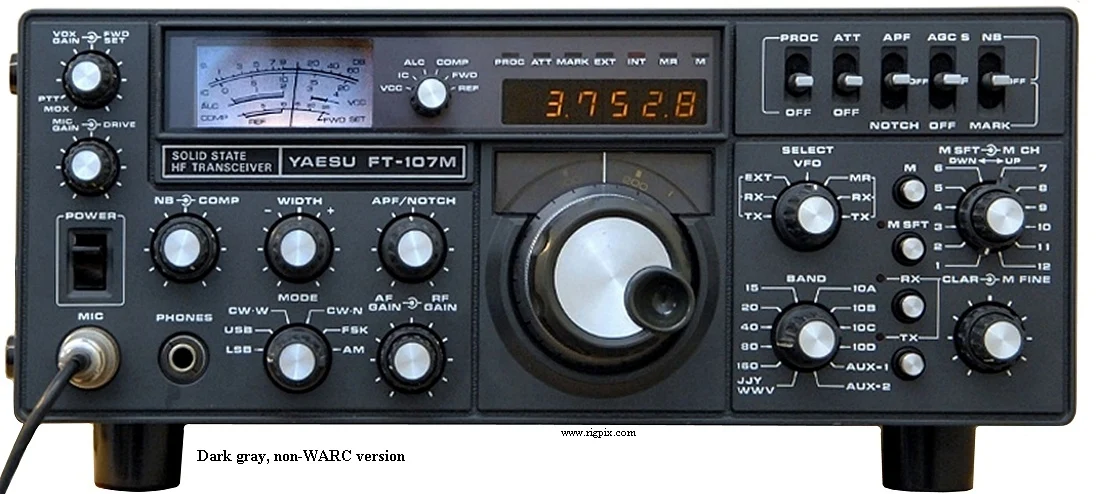

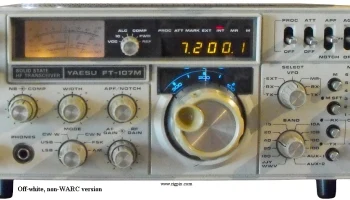

| Дополнительная информация | Этот трансивер был доступен либо в тёмно-сером, либо в светло-белом цветах |
| FC-107 FL-2100B FP-107 FP-107E FTV-107R FV-107 PB-2016.2045 SP-107 SP-107P XF-8.9GA XF-8.9HC YM-34 YM-35 YM-36 YM-37 | Антенный тюнер Линейный усилитель HF Внутренний источник питания Внешний источник питания со встроенным громкоговорителем Внешний источник питания с внешним громкоговорителем Переводное устройство для 2 метров и 70 см Внешнее аналоговое VFO Устройство DMS Внешний громкоговоритель Внешний громкоговоритель с телефонным патчем Фильтр АМ, 6 кГц Фильтр CW, 600 Гц Столовый микрофон, 600 Ом или 50 кОм выбираемый Ручной микрофон с кнопками вверх-вниз Ручной микрофон Ручной микрофон |
