FT-107SM
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | 10-160 м + WARC в 9 полосах (Ранняя версия не имела полос WARC) 160 м: 1.8-2.0 МГц 80 м: 3.5-4.0 МГц 40 м: 7.0-7.5 МГц 30 м: 10.0-10.5 МГц 20 м: 14.0-14.5 МГц 17 м: 18.0-18.5 МГц 15 м: 21.0-21.5 МГц 12 м: 24.5-25.0 МГц 10 м: 28.0-29.9 МГц Плюс WWV / JJY и две дополнительные полосы (Только для не-WARC версии) |
| Настройка частоты | Аналоговая / непрерывная |
| Стабильность частоты | ±300 Гц после 10 минут прогрева ±100 Гц после 30 минут прогрева |
| Режим | АМ / SSB / CW / FSK |
| Каналы / управление памятью | Дополнительно опционально устройство DMS |
| Смещение ретранслятора / сдвиг | Нет |
| Источник питания | 13.5 В постоянного тока ±10% (опция от сети) |
| Ток потребления / мощность | RX: Макс. 1.5 А TX: Макс.? А |
| Импеданс антенны / разъем | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 334*129*? мм (13.2*15.1*?) |
| Вес | ? Кг (? фунт) |
| Другие особенности | VOX. Заметка. Пиковый и режекторный аудиосигнал. Калибратор кварца. Выход промежуточной частоты. Измеритель коэффициента стоячей волны. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Тройной супергетеродин 1-й ПЧ: 8.98 МГц 2-й ПЧ: 10.75 МГц 3-й ПЧ: 8.98 МГц |
|---|---|
| Чувствительность | АМ: 1 мкВ (10 дБ SNR) SSB / CW / FSK: 0.25 мкВ (10 дБ SNR) |
| Избирательность | АМ (При наличии дополнительного фильтра АМ) 6 кГц (-6 дБ) 12 кГц (-60 дБ) SSB 2.4 кГц (-6 дБ) 4 кГц (-60 дБ) CW (При наличии дополнительного фильтра CW) 600 Гц (-6 дБ) 1.2 кГц (-60 дБ) |
| Изображение подавления | — |
| Выход звуковой частоты / громкоговоритель | 3 Вт при 10% искажении / 4 Ом |
| Разъём внешнего громкоговорителя | 4-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Максимальная мощность AM / FSK: 4 Вт SSB (PEP): 10 Вт CW: 10 Вт |
|---|
SSB (PEP)
| CW | 10 Вт |
|---|---|
| Модуляционная система | АМ: маломощный каскадSSB: балансный модулятор |
| Максимальное отклонение FM (установлено заводом-изготовителем) | Без FM |
| Спуровые излучения | Лучше чем -50 дБ |
| Импеданс микрофона / разъём | 500-600 Ом / 8-контактный (разъём с металлическим замковым кольцом) |
| Уровень сигнала микрофонного входа | — |
ПРОЧЕЕ
| Произведено | Япония, 1980-198x (Выпуск прекращён) |
|---|---|

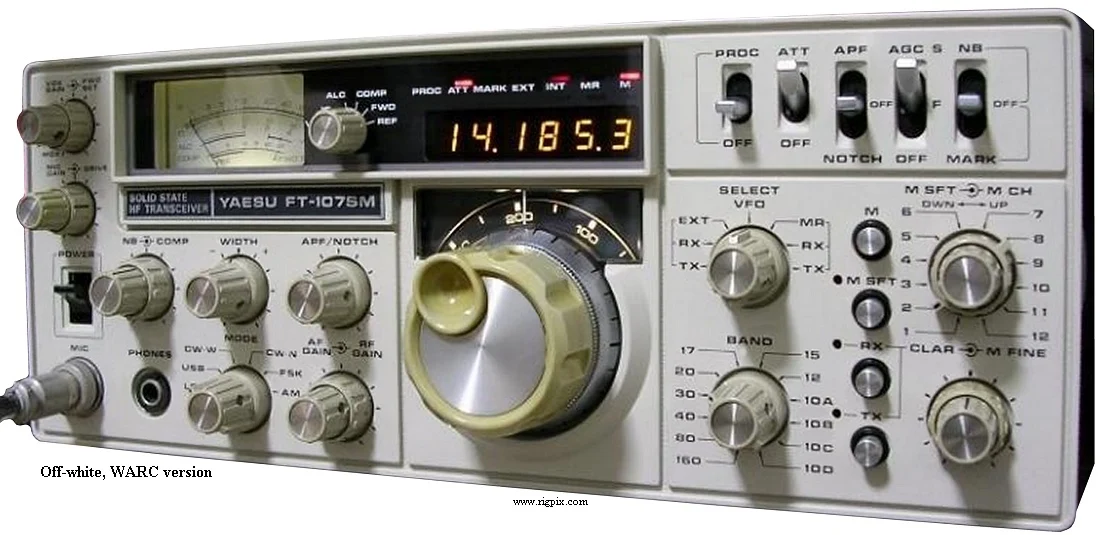

| Дополнительная информация | Этот трансивер был доступен либо в тёмно-сером, либо в светло-белом цветах |
| FC-107 FL-2100B FP-107 FP-107E FTV-107R FV-107 PB-2016.2045 SP-107 SP-107P XF-8.9GA XF-8.9HC YM-34 YM-35 YM-36 YM-37 | Антенный тюнер Линейный усилитель HF Внутренний источник питания Внешний источник питания со встроенным громкоговорителем Внешний источник питания с громкоговорителем Переводное устройство для 2 м и 70 см Внешний аналоговый VFO Устройство DMS Внешний громкоговоритель Внешний громкоговоритель с телефонным патчем Фильтр АМ, 6 кГц Фильтр CW, 600 Гц Столовый микрофон, 600 Ом или 50 кОм выбираемый Ручной микрофон с кнопками вверх и вниз Ручной микрофон Ручной микрофон |
