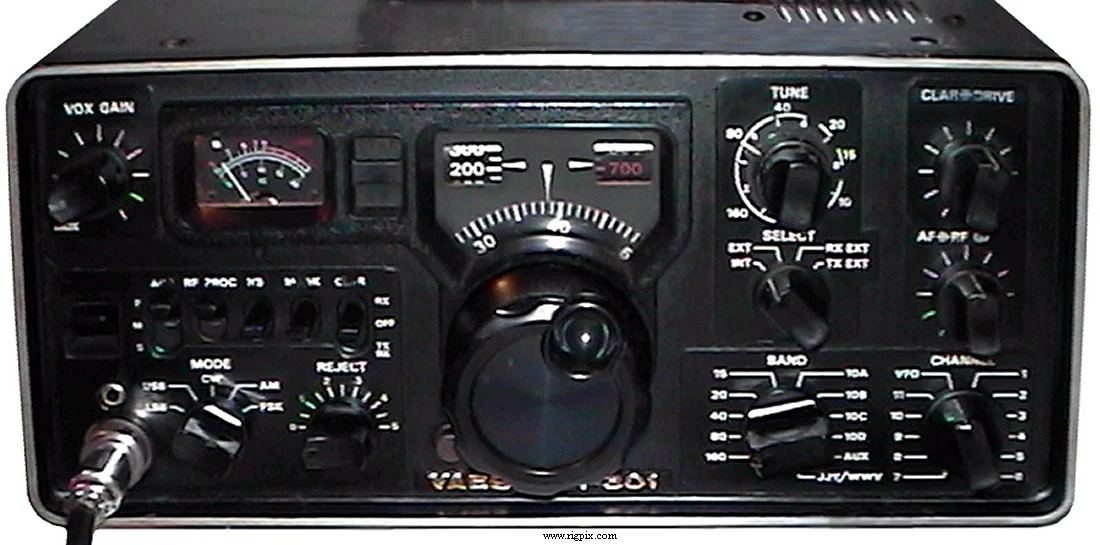

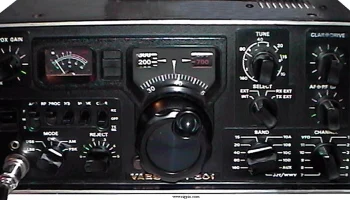

FT-301
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м RX: 10-160 м + CB и WWV/JJY |
| Настройка | Аналоговая / непрерывная |
| Стабильность частоты | Менее 100 Гц за любой период 30 минут |
| Режимы работы | АМ / SSB / CW / FSK |
| Каналы / управление памятью | 11 опциональных XTAL управляемых |
| Репитер сдвиг / смещение | Нет |
| Источник питания | 13.5 В постоянного тока |
| Ток потребления / мощность | RX: Макс. 1.1 А TX: Макс. 21 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 280*125*370 мм (11.02*4.92*14.57") |
| Вес | 9 Кг (19.84 фунта) |
| Другие особенности | Примечание. VOX. 25/100 кГц калибратор. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноканальный супергетеродин с одним преобразованием 1-е ПЧ: 9 МГц |
|---|---|
| Чувствительность | 0.25 мкВ (10 дБ SNR) |
| Избирательность | АМ 6 кГц (-6 дБ), 12 кГц (-60 дБ) SSB 2.4 кГц (-6 дБ)4 кГц (-60 дБ) CW/FSK 600 Гц (-6 дБ)1.2 кГц (-60 дБ) |
| Отношение сигнал/шум | Лучше 60 дБ (15-160 м) Лучше 50 дБ (10 м) |
| Выходная мощность звуковой частоты / громкоговоритель | 3 Вт при 10% искажении / 4 Ом |
| Разъём внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Максимальная мощность AM: ~25 Вт SSB (PEP): 100 Вт CW: 100 Вт Примечание! Выходная мощность немного ниже на 10 и 160 м |
|---|---|
| АМ | ~25 Вт |
SSB (PEP)
| CW | 100 Вт |
|---|---|
| Модуляционная система | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | Без FM |
| Спуровые излучения | Лучше -40 дБ |
| Импеданс микрофона / разъём | ? Ом / 4-контактный (разъём с металлическим замковым кольцом) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 197x-197x (Выпуск прекращён) |
|---|---|
| Дополнительная информация | — |
| ERB FC-301 FL-2100B FP-301 FP-301D FV-301 LL-301 XF-90B XF-90C XF-92A YD-844 YD-846 YO-301 YP-150 | Внешний блок реле. Для использования с линейным усилителем Антенный тюнер Линейный усилитель Источник переменного тока Источник переменного тока со встроенным громкоговорителем, цифровыми часами и таймером идентификации Внешний аналоговый VFO Телефонный патч-комплект АМ-фильтр Узкий фильтр CW 600 Гц Фильтр SSB-процессора 600 Гц Мониторинговый микрофон Ручной микрофон Монитор осциллографа Измерительный прибор мощности с нагрузочным резистором |
