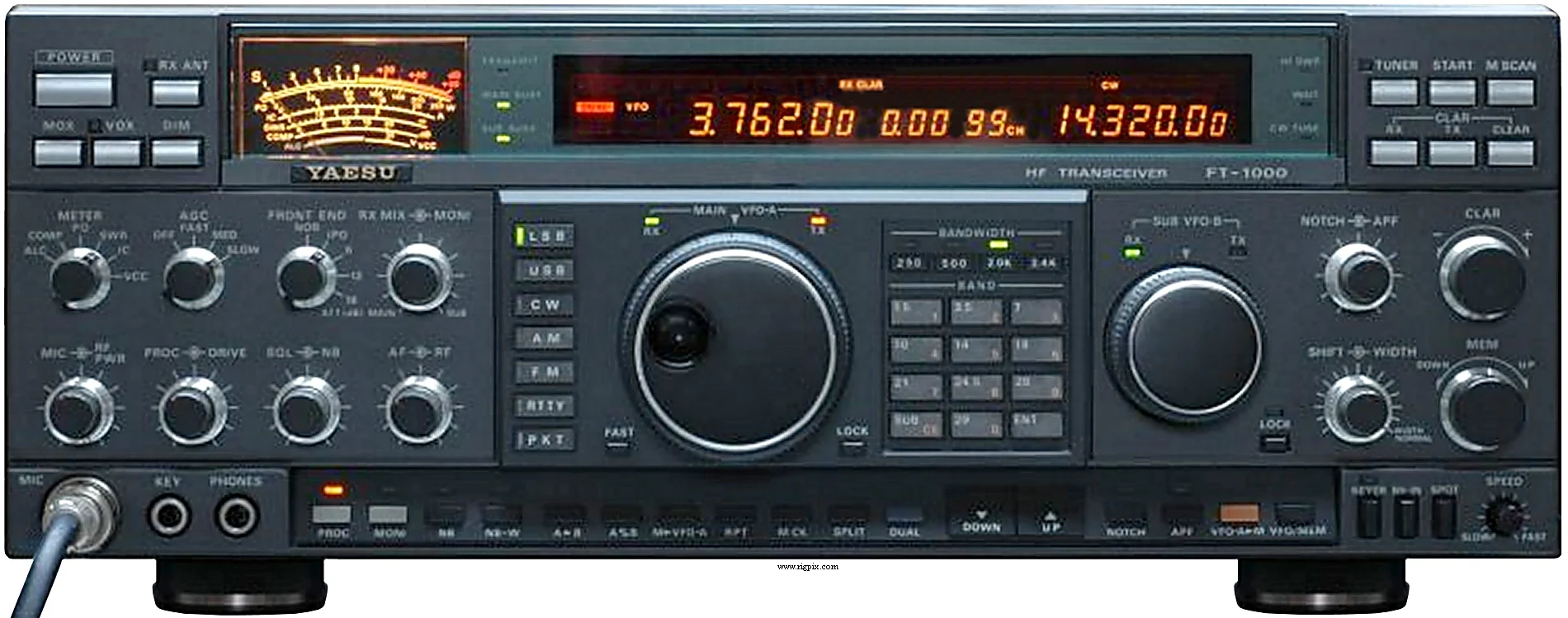

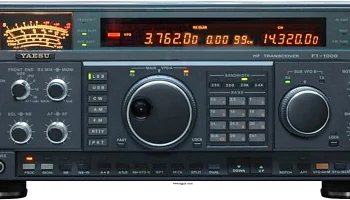

FT-1000(D)
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC RX: 0.1-30 МГц |
| Шаг перестройки | 10 / 100 Гц, 1 / 100 кГц |
| Стабильность частоты | Лучше чем ±2 ppm при 0 до 50°C (32 до 122°F)±0.5 ppm с TCXO-1 |
| Режимы работы | АМ / FM / SSB / CW / RTTY / Пакетные данные |
| Каналы / управление памятью | 99 регулярных каналов памяти с резервированием литиевой батареей |
| Смещение / сдвиг репитера | ±100 кГц |
| Источник питания | От сети: 100 / 110 / 117 / 200 / 220 / 234 В переменного тока (разъём IEC C14 с тремя контактами) |
| Ток потребления / мощность | Приём: 95 ВАПередача: Макс. 1050 ВА |
| Импеданс антенны / разъём | 50 Ом (с антенным тюнером от 16.5 до 150 Ом) / SO-239 |
| Габариты (Ш*В*Г) | 420*150*375 мм (16.54*5.9*14.76") |
| Вес | 25.5 Кг (56.22 фунта) |
| Другие особенности | Примечание. Автоматический антенный тюнер. Электронный ключ. Управление через интерфейс CAT. VOX. Диммер. CTCSS/PL 88.5 Гц для доступа к ретранслятору. Двойной приёмник. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Тройной супергетеродин (FM) 1-й ПЧ: 73.62 МГц 2-й ПЧ: 8.215 МГц 3-й ПЧ: 455 кГц Четверной супергетеродин (АМ/ССБ/CW/RTTY/Пакетные данные) 1-й ПЧ: 73.62 МГц 2-й ПЧ: 8.215 МГц 3-й ПЧ: 455 кГц 4-й ПЧ: 100 кГц |
|---|---|
| Чувствительность | АМ (ширина полосы 6 кГц, отношение сигнал/шум 10 дБ): 0.1-0.25 МГц: 10 мкВ 0.25-0.5 МГц: 8 мкВ 0.5-1.8 МГц: 16 мкВ 1.8-30 МГц: 1 мкВ FM (отношение сигнал/интермодуляция 12 дБ) 28-30 МГц: 0.5 мкВ СSB/CW (ширина полосы 2.4 кГц, отношение сигнал/шум 10 дБ): 0.1-0.25 МГц: 1.25 мкВ 0.25-0.5 МГц: 1 мкВ 0.5-1.8 МГц: 2 мкВ 1.8-30 МГц: 0.25 мкВ |
| Избирательность | Доступные полосы пропускания Режим кнопки-6 дБ-60 дБ 2.4 кГцВсе кроме FM2.2 кГц3.8 кГц 2.0 кГцВсе кроме АМ/FM1.8 кГц3.6 кГц 500 ГцCW/RTTY/Packet500 Гц1.2 кГц 250 ГцCW/RTTY240 Гц700 Гц —АМ Широкий диапазон6 кГц14 кГц |
| Кнопка | Режимы |
| 2.4 кГц | Все кроме FM |
| 2.0 кГц | Все кроме AM/FM |
| 500 Гц | CW/RTTY/Packet |
| 250 Гц | CW/RTTY |
| — | АМ Широкий диапазон |
| Изображение подавления | 80 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при искажении 10% / импеданс 4 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 4-8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Максимальная мощность передачи: АМ:50 Вт FM:200 Вт SSB (PEP):200 Вт CW:200 Вт RTTY/Packet:200 Вт |
|---|---|
| АМ | 50 Вт |
| FM | 200 Вт |
SSB (PEP
| CW | 200 Вт |
|---|---|
| RTTY/Packet | 200 Вт |
| Модуляционная система | АМ: Низкоуровневая (ранняя стадия) FM: Переменная реактивность SSB: Балансированный, фильтрованный несущий сигнал |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±2.5 кГц |
| Спуровые излучения | Лучше чем -50 дБ |
| Импеданс микрофона / разъём | 500-600 Ом / 8-контактный (металлический замок-разъём) |
| Уровень входного уровня микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1990-199x (вышедший из производства) |
|---|---|
| Дополнительная информация | Суффикс D означает, что следующие опции были включены с завода: BPF-1, TCXO-1, XF-C, XF-D и XF-E. Примечание! Суффикс D не был напечатан непосредственно на радиоприёмнике. Новая цена в США, октябрь 1990 года: $3399.00 (не-D модель) Новая цена в США, октябрь 1990 года: $4399.00 (модель D) Новая цена в Швеции, декабрь 1990 года: SEK 40905:- (не-D модель) |
| BPF-1 DVS-2 FIF-232C LL-5 MD-1C8 SP-5 TCXO-1 XF-C (XF-455K-262-01) XF-D (XF-455K-202-01) XF-E (XF-455K-501-01) XF-F (XF-455K-251-01) XF-455MC YH-77ST | Модуль полосового фильтра Цифровая запись голоса Интерфейс системы управления через CAT Внешний телефонный патч Юнит Устанавливается внутри SP-5 Настольный микрофон Внешний громкоговоритель с фильтрами Высокостабильный эталонный генератор частоты. ±0.5 ppm Фильтр, все режимы кроме FM. 2.4 кГц Фильтр, все режимы кроме AM/FM. 2.0 кГц Узкий фильтр CW/RTTY/Packet. 500 Гц Узкий фильтр CW/RTTY. 250 Гц Узкий субприёмник CW. 600 Гц Легкие наушники |
