FT-1000MP
Источник:
ОБЩИЕ
| Type | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC RX: 0.1-30 МГц |
| Шаг перестройки | 0.625 / 1.25 / 2.5 / 5 / 10 Гц (SSB/CW/FSK)100 Гц (AM/FM) |
| Стабильность частоты | ±10 ppm @ -10 до +50°C (14 до 122°F) ±2 ppm (TCXO-4) или ±0.5 ppm (TCXO-6) опции |
| Режимы работы | TX: AM / FM / SSB / CW / RTTY / Пакетный режим RX: AM / AM-синхронизация / FM / SSB / CW / RTTY / Пакетный режим |
| Каналы / управление памятью | 99 регулярных каналов 9 сканируемых краевых каналов (PMS) 5 каналов памяти с RAM хранением и резервированием литиевой батареей |
| Смещение / сдвиг репитера / смещение | ±0-200 кГц |
| Источник питания | От сети: 100-125 В переменного тока или 200-234 В переменного тока (разъём IEC C14 на три контакта) или 13.8 В постоянного тока (разъём Molex на шесть контактов) |
| Ток потребления / мощность | RX: Макс. 2.8 А при 13.8 В DC TX: Макс. 19 А при 13.8 В DC |

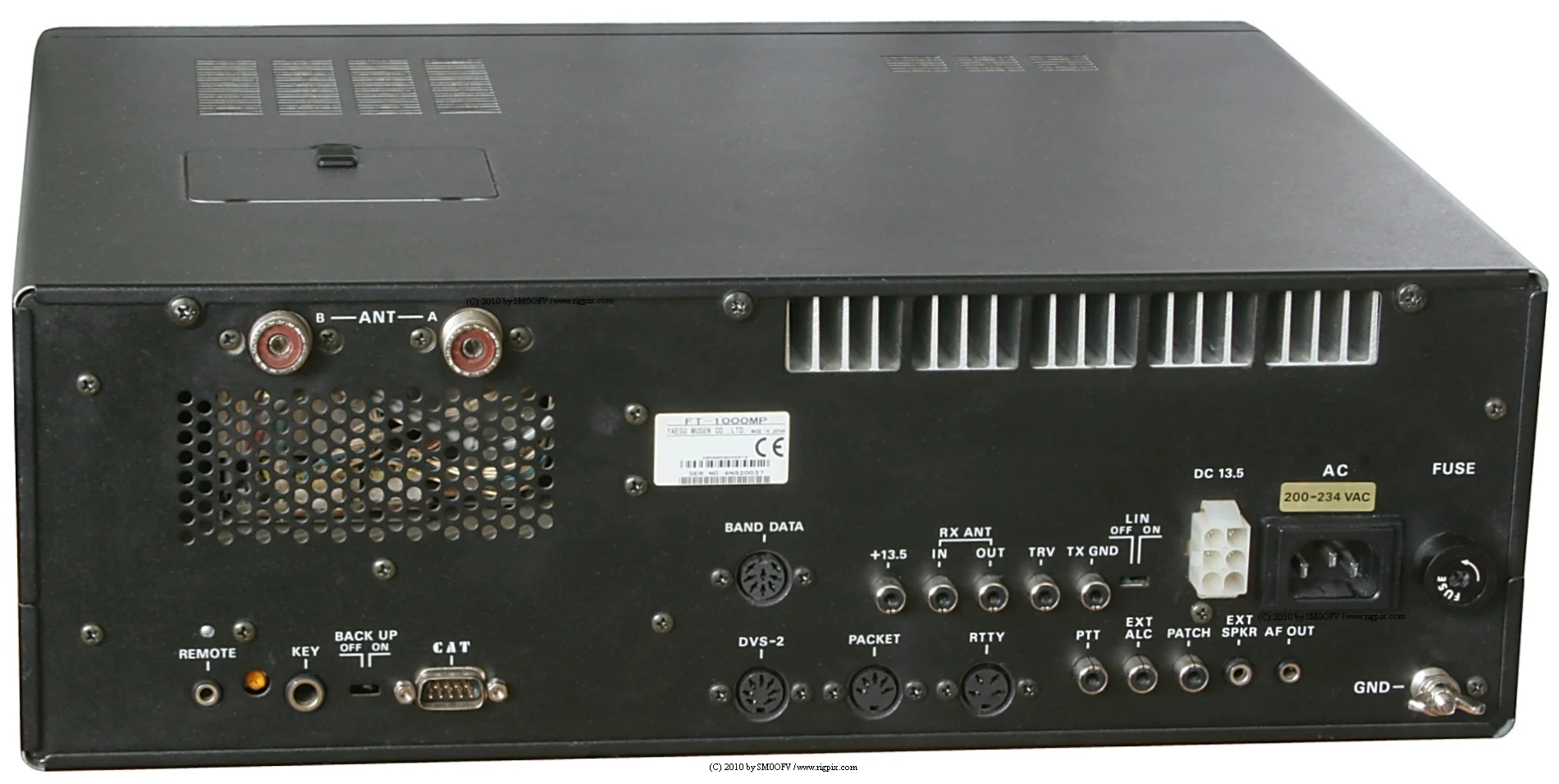

| Импеданс антенны / разъём | 50 Ом (с антенным тюнером от 20 до 150 Ом) / Два разъёма SO-239 (RX/TX) и один фононный / RCA (только RX) |
| Габариты (Ш*В*Г) | 410*135*347 мм (16.14*5.32*13.66") |
| Вес | 15 кг (33.07 фунта) |
| Другие особенности | Кодер CTCSS/PL. Управление через интерфейс CAT. Электронный ключ. Автоматический антенный тюнер. Двойной приёмник. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Тройной супергетеродин (FM) 1-й ПЧ: 70.455 МГц 2-й ПЧ: 8.215 МГц 3-й ПЧ: 455 КГц Четверной супергетеродин (AM/SSB/CW/FSK) 1-й ПЧ: 70.455 МГц 2-й ПЧ: 8.215 МГц 3-й ПЧ: 455 КГц 4-й ПЧ: ? |
|---|---|
| Чувствительность | AM (10 дБ отношение сигнал/шум, полоса 6 кГц) 0.15-0.25 МГц: 40 мкВ 0.25-0.5 МГц: 32 мкВ 0.5-1.8 МГц: 16 мкВ 1.8-30 МГц: 2 мкВ FM (12 дБ SINAD) 1.8-30 МГц: 0.5 мкВ SSB/CW (10 дБ отношение сигнал/шум, полоса 2.4 кГц) 0.15-0.25 МГц: 5 мкВ 0.25-0.5 МГц: 4 мкВ 0.5-1.8 МГц: 2 мкВ 1.8-30 МГц: 0.25 мкВ |
| Избирательность | Доступные полосы пропускания Режим кнопки-6 дБ-60 дБ 2.4 кГцВсе кроме FM2.2 кГц4.2 кГц 2.0 кГцВсе кроме AM/FM2.0 кГц3.6 кГц 500 ГцCW/RTTY/Packet500 Гц1.8 кГцCW/RTTY250 Гц700 Гц —AM Широкий диапазон4 кГц14 кГц —FM8 кГц19 кГц |
| Кнопка | Режимы |
| 2.4 кГц | Все кроме FM |
| 2.0 кГц | Все кроме AM/FM |
| 500 Гц | CW/RTTY/Packet |
| 250 Гц | CW/RTTY |
| — | AM Широкий диапазон |
| — | FM |
| Изоляция изображения | Основной приёмник 1.8-30 МГц: 80 дБ или лучше Вспомогательный приёмник 1.8-30 МГц: 50 дБ или лучше |
| Выходная мощность AF / громкоговорителя | 1.5 Вт при искажении 10% / 4 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм / 4-8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Максимальная мощность AM:25 Вт FM:100 Вт SSB (PEP):100 Вт CW:100 Вт |
|---|---|
| AM | 25 Вт |
| FM | 100 Вт |
SSB (PEP)
| CW | 100 Вт |
|---|---|
| Система модуляции | AM: A3E Низкий уровень (ранняя стадия) FM: F3E Переменная реактивность SSB: J3E Балансированный, фильтрованный несущий AFSK: J1D, J2D Частотная манипуляция звуком |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±2.5 кГц |
| Спурты излучения | Лучше чем -50 дБ |

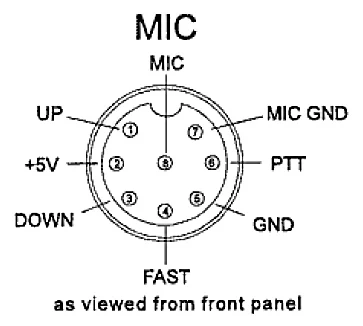

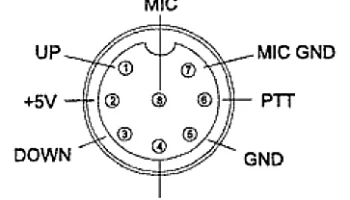

| Импеданс микрофона / разъём | 500-600 Ом / 8-контактный (металлический замок-разъём) |
| Уровень сигнала на входе микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1995-200x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| DVS-2 MD-100A8X SP-8 TCXO-4 TCXO-6 YF-110CN YF-110SN YF-114CN YF-114SN YF-115C YH-77STA | Цифровой диктофон Настольный микрофон Внешний громкоговоритель с фильтрами и опцией подключения LL-7 телефонного патча Цифровой осциллятор высокой стабильности, ±2.0 ppm Цифровой осциллятор высокой стабильности, ±0.5 ppm Фильтр CW 250 Гц, основной RX, 455 КГц 3-я ПЧ Фильтр CW 2 КГц, основной RX, 455 КГц 3-я ПЧ Фильтр CW 250 Гц, основной RX, 8.2 МГц 2-я ПЧ Фильтр CW 2 КГц, основной RX, 8.2 МГц 2-я ПЧ Механический фильтр Collins CW 500 Гц, основной и вспомогательный RX, 455 КГц IF Легкие стерео наушники |
