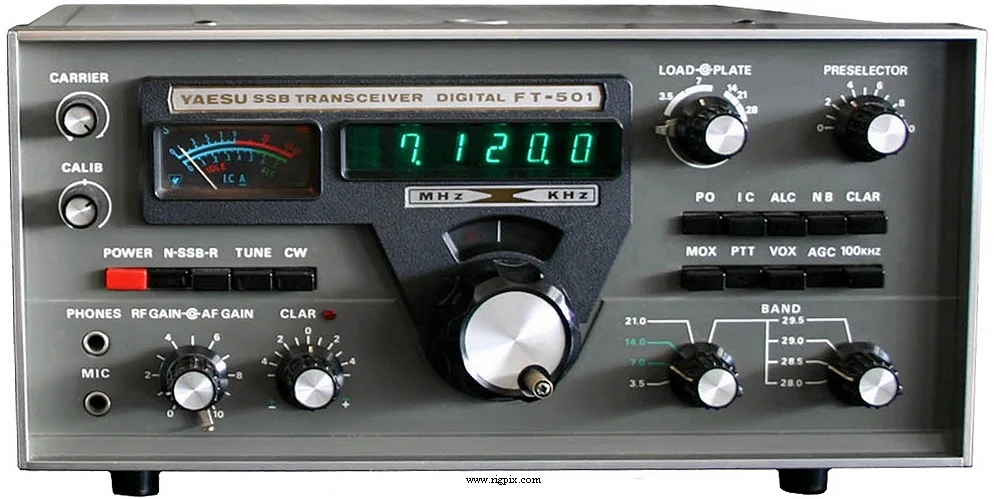

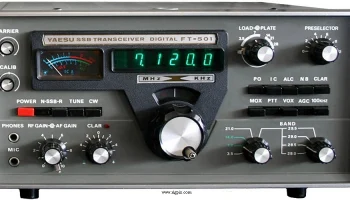

FT-501
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | 10-80 м в 8 диапазонах: 3.5-4.0 МГц 7.0-7.5 МГц 14.0-14.5 МГц 21.0-21.5 МГц 28.0-28.5 МГц (опционально) 28.5-29.0 МГц (опционально) 29.0-29.5 МГц (опционально) 29.5-30.0 МГц (опционально) |
| Настройка | Аналоговая / непрерывная |
| Стабильность частоты | Менее 100 Гц за любой период времени в 30 минут после прогрева |
| Режим работы | SSB / CW |
| Каналы / управление памятью | Нет |
| Репитер сдвиг / смещение | Нет |
| Источник питания | От сети: 110/240 В переменного тока (Отдельный блок питания FP-501) |
| Ток потребления / мощность | Приём: Макс. 140 ВАПередача: Макс. 650 ВА |
| Импеданс антенны / разъём | 50-75 Ом / SO-239 |
| Габариты (Ш*В*Г) | 350*160*292 мм (13.8*6.3*11.5") |
| Вес | 10 кг (22.05 фунта) |
| Другие особенности | Примечание. Калибратор 100 кГц. VOX. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноканальный супергетеродин с первым промежуточным частотой 9 МГц |
|---|---|
| Чувствительность | 0.3 мкВ (соотношение сигнал/шум 10 дБ) |
| Избирательность | SSB 2.4 кГц (-6 дБ)3.8 кГц (-60 дБ) CW (с опциональным узким фильтром) 600 Гц (-6 дБ)1.2 кГц (-60 дБ) |
| Изоляция от изображения сигнала | 50 дБ |
| Выходная мощность звукового сигнала / громкоговорителя | 3 Вт при искажении 10% / 4 Ом |
| Разъём для внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Максимальная выходная мощность SSB (PEP): ~300 Вт (вход 500 Вт) CW: ~200 Вт (вход 400 Вт) Примечание! Выходная мощность немного ниже на 10-метровом диапазоне |
|---|
SSB (PEP)
| CW | ~200 Вт (вход 400 Вт) |
|---|---|
| Модуляционная система | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | Без FM-модуляции |
| Спуровые излучения | Лучше чем -40 дБ |
| Импеданс микрофона / разъём | Высокое сопротивление / 3-контактный (3.5 мм / ¼") |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1975-197x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| FP-501 ? | Источник питания со встроенным громкоговорителем Узкий фильтр CW (опциональный) |
