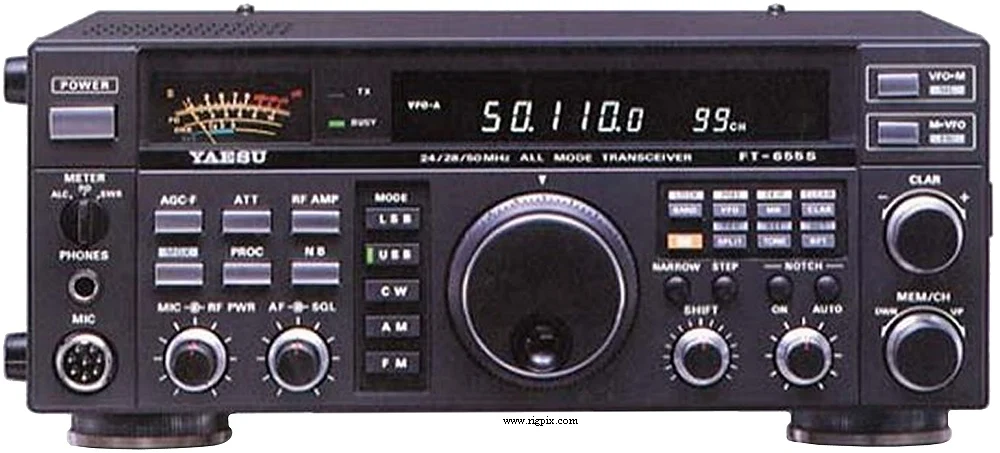

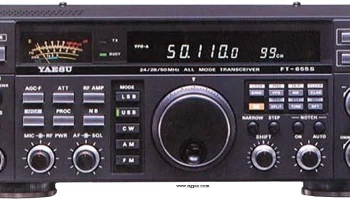

FT-655S
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF/VHF трансивер |
|---|---|
| Диапазон частот | Японский внутренний рынок TX: 24.5-25.0 / 28.0-29.7 / 50-54 МГц RX: 24.5-56 МГц |
| Шаг перестройки | 10 / 100 Гц, 2.5 / 5 / 10 / 12.5 / 15 / 20 / 25 / 500 кГц |
| Стабильность частоты | АМ/ФМ: ±10 ppm при 0 до 50°C (32 до 122°F) СSB/CW: ±2 ppm при 0 до 50°C (32 до 122°F) |
| Режимы работы | АМ / ФМ / СSB / CW |
| Каналы / управление памятью | 99 регулярных 2 пары сканирования краёв (PMS) 2 приоритетные ячейки памяти с резервированием литиевой батареей |
| Смещение ретранслятора / сдвиг | 10 м: ±100 кГц 6 м: ±1 МГц (По умолчанию, программируется) |
| Источник питания | 13.8 В постоянного тока (разъём Molex 6-контактный)(От сети: опция 100 В переменного тока) |
| Ток потребления / мощность | Прием: 2 А Передача: Макс 5 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 285*110*262 мм (11.22*4.33*10.31") |
| Вес | 7 кг (15.43 фунта) |
| Другие особенности | Примечание. Смещение IF. Аттенюатор. Фильтр-пропуск. Управление через интерфейс CAT. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием (ФМ) 1-е ПЧ: 13.69 МГц 2-я ПЧ: 455 кГц Супергетеродин с тройным преобразованием (АМ/ССВ/CW) 1-е ПЧ: 13.69 МГц 2-я ПЧ: 455 кГц 3-я ПЧ: 8.215 МГц |
|---|---|
| Чувствительность | АМ: 0.5 мкВ (10 дБ S/N) ФМ: 0.16 мкВ (12 дБ SINAD) СSB/CW: 0.125 мкВ (10 дБ S/N) |
| Избирательность | SSB/CW/AM узкий 2.4 кГц (-6 дБ) 4.5 кГц (-60 дБ) AM нормальный 6 кГц (-6 дБ) 18 кГц (-50 дБ) FM нормальный 15 кГц (-6 дБ) 30 кГц (-40 дБ) FM узкий 8 кГц (-6 дБ) 30 кГц (-40 дБ) CW узкий (Опционально) 600 Гц (-6 дБ) 1.2 кГц (-60 дБ) |
| Изоляция от зеркального канала | 60 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 1.5 Вт при искажении 5% / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 4-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | АМ: 1-5 Вт ФМ: 1-10 Вт СSB (ППЭ): 1-10 Вт CW: 1-10 Вт |
|---|---|
| АМ | 1-5 Вт |
| ФМ | 1-10 Вт |
ССВ (ППЭ)
| CW | 1-10 Вт |
|---|---|
| Модуляционная система | АМ: Низкоуровневая (Ранняя стадия)ФМ: Переменная реактивностьССВ: Балансированный, фильтрованный несущий сигнал |
| Максимальное отклонение FM (установлено заводом-изготовителем) | Нормальный режим: ±5 кГцУзкий режим: ±2.5 кГц |
| Спуровые излучения | Лучше чем -40 дБ |
| Импеданс микрофона / разъём | 200 Ом до 10 КОм (номинальное значение 600 Ом) / 8-контактный (металлический замок кольца разъём) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 199x-199x (Выпущено из производства) |
|---|---|
| Дополнительная информация | — |
| DVS-2 E-DC-3 E-DC-4 FIF-232C FP-22 FP-23 FTS-8 MD-1C8 MH-1B8 SP-5 XF-455M601-01 YPA-655 | Цифровая голосовая запись Система записи цифрового голоса Кабель постоянного тока двойной защиты (Для версии мощностью 50 Вт)Кабель постоянного тока двойной защиты (Для версии мощностью 10 Вт)Интерфейс управления через систему CAT Внутренний импульсный источник питания для версии мощностью 50 ВтВнутренний импульсный источник питания для версии мощностью 10 ВтКодер/декодер CTCSS/PLРучной настольный микрофонРучной микрофонВнешний громкоговоритель с фильтрамиФильтр узкого диапазона CW 600 ГцКомплект преобразования мощности для 50 ВтКомплект преобразования мощности для 10 Вт |
