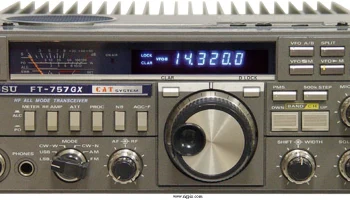

FT-757GX
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC RX: 0.5-30 МГц |
| Шаг перестройки | 10 Гц, 500 кГц |
| Стабильность частоты | ±10 ppm @ 0-40°C (32 до 104°F), после прогрева 15 минут |
| Режимы работы | АМ / FM / USB / LSB / CW |
| Каналы / управление памятью | 8 регулярных 1 скановый крайний пара (PMS) RAM хранение с резервированием литиевой батареи |
| Репитер сдвиг / смещение | Нет выделенного. Используйте разделение VFO A / B вместо этого |
| Источник питания | 13.5 В постоянного тока (разъём Jones на 4 контакта) |
| Ток потребления / мощность | RX: Макс. 2 А TX: Макс. 19 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 238*93*238 мм (9.4*3.7*9.4") |
| Вес | 5.2 Кг (11.5 фунта) |
| Прочие особенности | Примечание. Внутренний ямбический ключ. VOX. Полный режим QSK. Управление через интерфейс CAT. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Тройной супергетеродин с тремя преобразованиями 1-е ПЧ: 47.060 МГц 2-я ПЧ: 8.215 кГц 3-я ПЧ: 455 кГц |
|---|---|
| Чувствительность | АМ (10 дБ SNR) 0.5-1.5 МГц: 8 мкВ 1.5-30 МГц: 1 мкВ FM (12 дБ SINAD) 1.5-30 МГц: 0.6 мкВ SSB/CW широкий (10 дБ SNR) 0.5-1.5 МГц: 2 мкВ 1.5-30 МГц: 0.25 мкВ CW узкий (10 дБ SNR) 0.5-1.5 МГц: 1.25 мкВ 1.5-30 МГц: 0.16 мкВ |
| Избирательность | АМ: 6 кГц (-6 дБ)18 кГц (-60 дБ) FM: 15 кГц (-6 дБ)30 кГц (-60 дБ) SSB/CW(W): 2.7 кГц (-6 дБ)4.5 кГц (-60 дБ) CW(N): 600 Гц (-6 дБ)1.3 кГц (-60 дБ) Примечание! Эти цифры применимы при установке ширины управления на максимум |
| Изоляция от зеркального канала | 70 дБ |
| Выходная мощность ЗЧ / громкоговоритель | 3 Вт при искажении 10% / 4 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 4-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Максимальная мощность AM:25 Вт FM:100 Вт SSB (PEP):100 Вт CW:100 Вт Примечание! Мощность немного ниже на 10 м |
|---|---|
| АМ | 25 Вт |
| FM | 100 Вт |
SSB (PEP)
| CW | 100 Вт |
|---|---|
| Модуляционная система | АМ: Низкий уровеньFM: Переменная реактивностьSSB: Балансный модулятор |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -50 дБ |
| Импеданс микрофона / разъём | 500-600 Ом / 8-контактный (металлический замок кольца разъём) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1983-198x (Выпущено из производства) |
|---|---|
| Дополнительная информация | — |
| FAS-1-4R FC-757AT FIF-65 FIF-232C FP-700 FP-757GX FP-757HD FRB-757 FTV-700 MD-1B8 MH-1B8 SP-102 SP-102P | Выбор удалённой антенны Автоматический антенный тюнер Интерфейс компьютера (Apple II) Интерфейс компьютера (RS-232) Стандартный источник питания Компактный импульсный источник питания Сильный регулируемый источник питания Релейная коробка ВЧ/УКВ конвертер Высокочастотный настольный микрофон с кнопками вверх/вниз Рукоятный микрофон с кнопками вверх/вниз Внешний громкоговоритель Телефонный патч-громкоговоритель |
