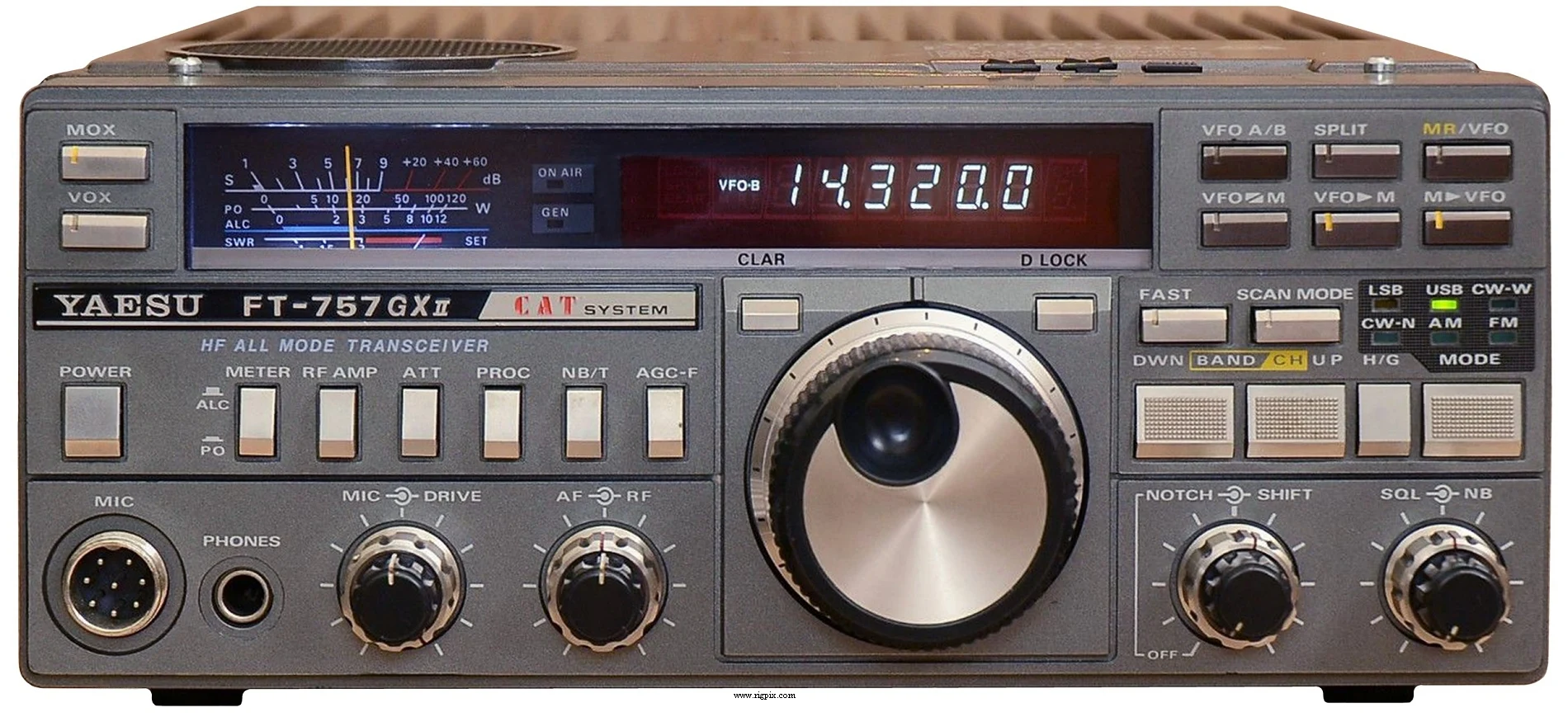

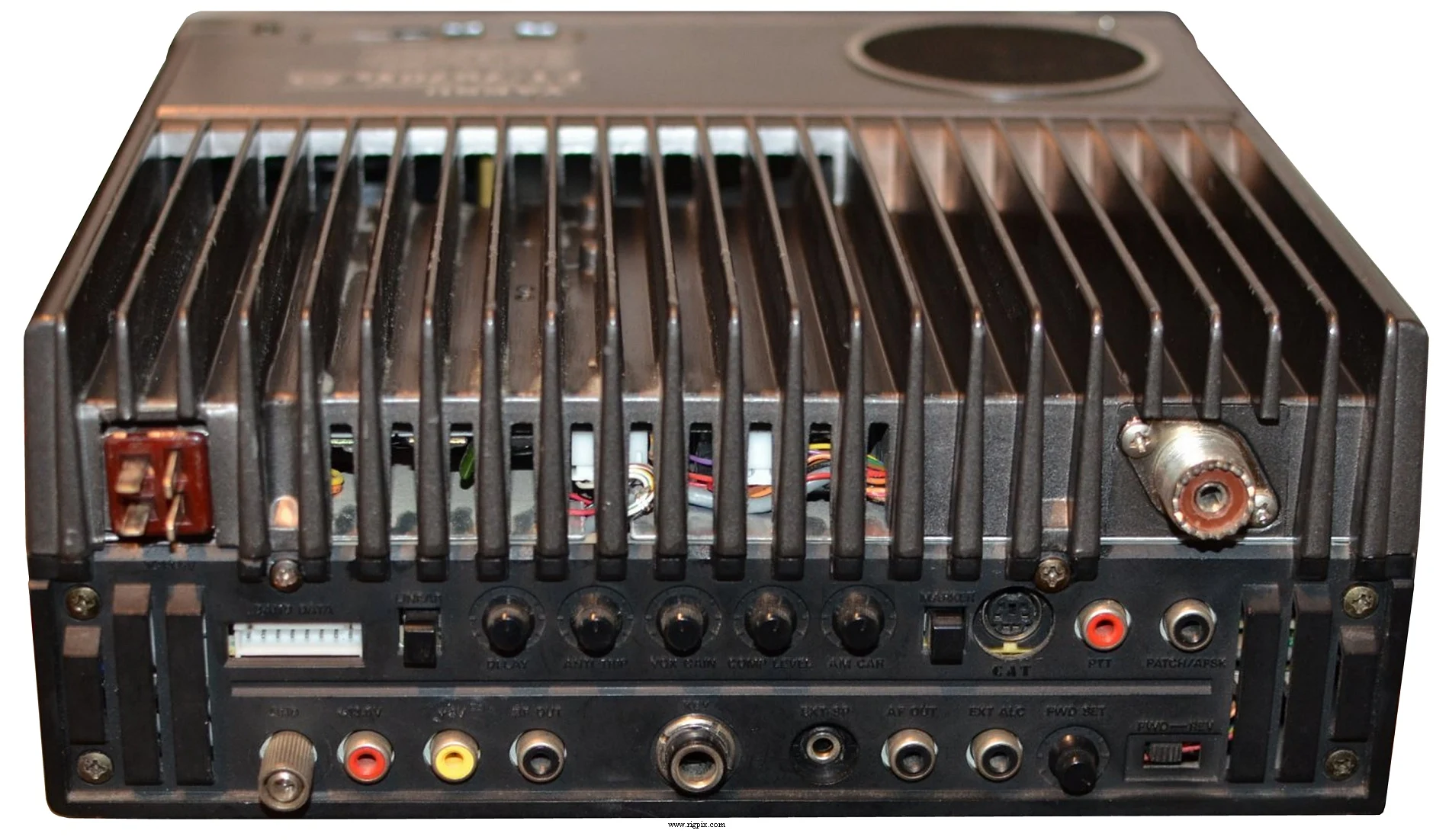

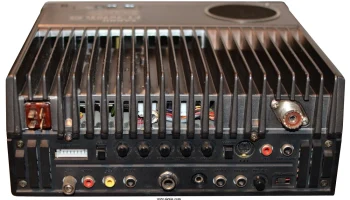

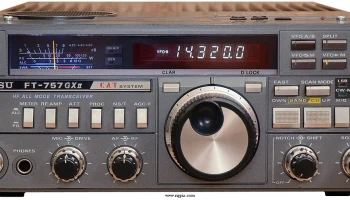

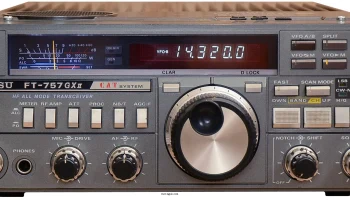

FT-757GXII
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARCRX: 0.15-30 МГц |
| Шаг перестройки | 10 Гц, 1/2.5/10 кГц |
| Стабильность частоты | ±10 ppm (0° до 40°C / 32° до 104°F), после 15 минут прогрева |
| Режимы работы | АМ / FM / SSB / CW |
| Каналы / управление памятью | 10 регулярных 1 сканирующий крайний пара (PMS) |
| Репитер сдвиг / смещение | Нет выделенного. Используйте вместо этого разделение VFO A/B |
| Источник питания | 13.8 В постоянного тока (разъём Jones 4-контактный) |
| Ток потребления / мощность | RX: Макс. 2 А TX: Макс. 19 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 238*93*238 мм (9.4*3.7*9.4") |
| Вес | 5.2 Кг (11.5 фунта) |
| Другие особенности | Примечание. Аттенюатор. Внутренний ключ с полной функцией QSK. VOX. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Тройной супергетеродин с тремя преобразованиями 1-е ПЧ: 47.060 МГц 2-е ПЧ: 8.215 МГц 3-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | АМ (10 дБ S+N/N) 0.15-0.25 МГц: 10 мкВ 0.25-0.5 МГц: 4 мкВ 0.5-30 МГц: 1 мкВ FM (12 дБ SINAD) 0.5-30 МГц: 0.5 мкВ SSB/CW (10 дБ S+N/N) 0.15-0.25 МГц: 1 мкВ 0.25-0.5 МГц: 0.5 мкВ 0.5-30 МГц: 0.25 мкВ |
| Избирательность | АМ: 6 кГц (-6 дБ)18 кГц (-60 дБ) FM: 15 кГц (-6 дБ)30 кГц (-60 дБ) SSB/CW(W)/FSK: 2.7 кГц (-6 дБ)4.5 кГц (-60 дБ) CW узкий: 600 Гц (-6 дБ)1.3 кГц (-60 дБ) |
| Отражение изображения | 70 дБ |
| Выходная мощность ЗЧ / громкоговоритель | 1.5 Вт при 10% искажении / 4 Ом |
| Разъём внешнего громкоговорителя | Миниджек TS (3.5 мм), 4-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Максимальная мощность AM:25 Вт FM:100 Вт SSB (PEP):100 Вт CW:100 Вт Примечание. Выходная мощность немного меньше на 10 метрах |
|---|---|
| АМ | 25 Вт |
| FM | 100 Вт |
SSB (PEP)
| CW | 100 Вт |
|---|---|
| Модуляционная система | АМ: Ранняя стадия, низкий уровеньFM: Переменная реактивностьSSB: Активный балансный модулятор |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -50 дБ |
| Импеданс микрофона / разъём | 500-600 Ом / 8-контактный (мужской замок штекер) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1987-19xx (вышедший из производства) |
|---|---|
| Дополнительная информация | Новая цена в Швеции в 1989 году: SEK 12720:- |
| FAS-1-4R FC-757AT FIF-65A FIF-232C FL-7000 FP-700 FP-757GX FP-757HD FRB-757 MD-1B8 MH-1B8 MMB-20 SP-55 SP-767 SP-767P | Антенный селектор дистанционного управления, для использования с FC-757AT или FL-7000 Автоматический антенный тюнер Интерфейс CAT, для Apple II Интерфейс CAT, RS-232C Линейный усилитель высокой частоты, 1.2 кВт ввода Стандартный источник питания, 13.8 В постоянного тока Низкопрофильный импульсный источник питания, 13.8 В постоянного тока, 20 А (50%-я нагрузка) Мощный источник питания, 13.8 В постоянного тока Релейная коробка Стандартный настольный микрофон Стандартный ручной микрофон Крепление для мобильного монтажа Стереоколонка для мобильных устройств Колонка базовой станции с телефонным подключением |
