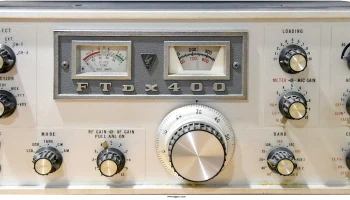

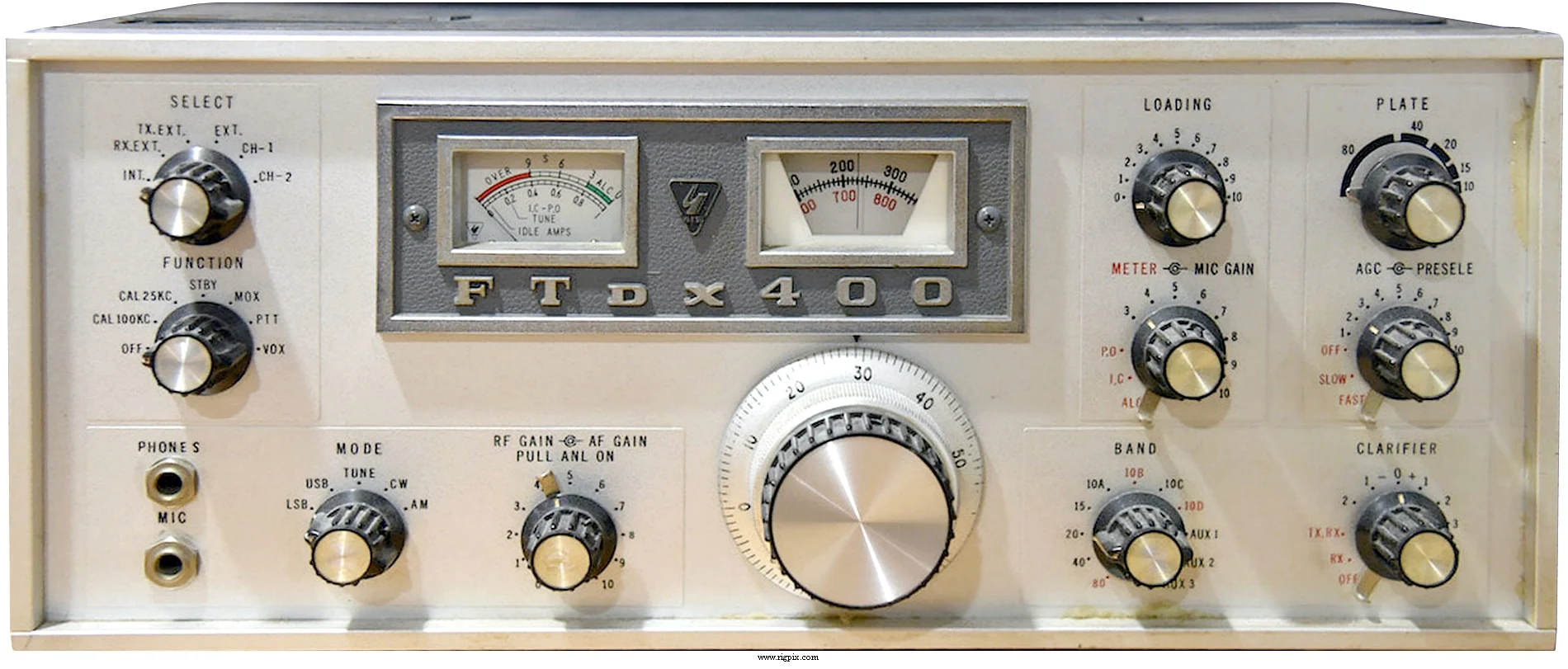

FTDX-400
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | 10-80 м в восьми полосах: 3.5-4.0 МГц (80 м) 7.0-7.5 МГц (40 м) 14.0-14.5 МГц (20 м) 21.0-21.5 МГц (15 м) 28.0-28.5 МГц (10 м А) 28.5-29.0 МГц (10 м В) 29.0-29.5 МГц (10 м С) 29.5-30.0 МГц (10 м Д) Плюс три дополнительных опциональных полосы |
| Настройка | Аналоговая / непрерывная |
| Стабильность частоты | 100 Гц за любой период времени длительностью 30 минут после прогрева |
| Режим работы | АМ / SSB / CW |
| Каналы / управление памятью | 2 опционально управляемых кварцем канала |
| Повторитель смещения / сдвиг | Нет |
| Источник питания | От сети: 117 / 220 В переменного тока |
| Ток потребления / мощность | Приём:? ВА Передача: Макс? ВА |
| Импеданс антенны / разъём | 50-120 Ом / SO-239 |
| Габариты (Ш*В*Г) | 400*159*349 мм (15.75*6.26*13.74") |
| Вес | 18.1 Кг (39.9 фунта) |
| Другие особенности | ANL. VOX. 25 и 100 кГц калибратор. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 5.22-5.72 МГц 2-е ПЧ: 3.18 МГц |
|---|---|
| Чувствительность | 0.5 мкВ (20 дБ SNR) |
| Избирательность | 2.3 кГц (-6 дБ)3.7 кГц (-60 дБ) |
| Изоляция от изображения сигнала | 50 дБ |
| Выходная мощность звукового сигнала / громкоговорителя | 1 Вт при 5% искажении / 8 и 600 Ом |
| Разъём внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность передатчика | АМ: ~60 Вт (вход 125 Вт) SSB (PEP): ~250 Вт (вход 500-560 Вт) CW: ~200 Вт (вход 440-500 Вт) |
|---|---|
| АМ | ~60 Вт (вход 125 Вт) |
SSB (PEP)
| CW | ~200 Вт (вход 440-500 Вт) |
|---|---|
| Система модуляции | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | Нет FM |
| Спонтанные излучения | Лучше чем -40 дБ |
| Импеданс микрофона / разъём | ? Ом / 3-контактный (разъём 1/4 дюйма) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1967-1970 гг. (прекращено производство) |
|---|---|
| Дополнительная информация | FTDX-400 прошёл несколько модификаций во время своего периода продаж. Эти изменения включали как внутренние улучшения схемы, так и внешние изменения. |
| - | - |
