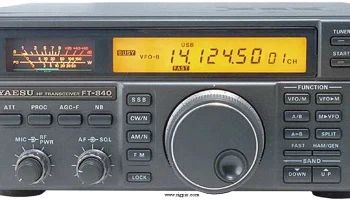

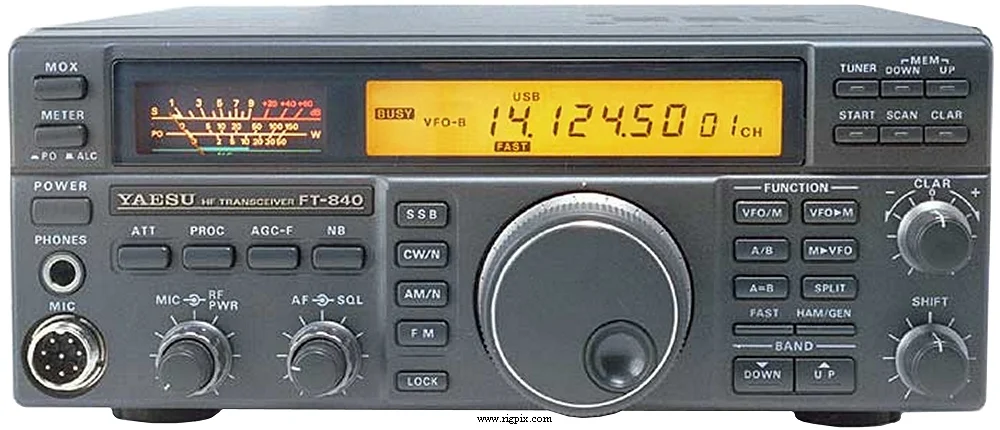

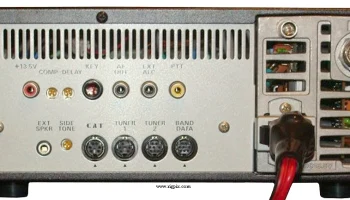

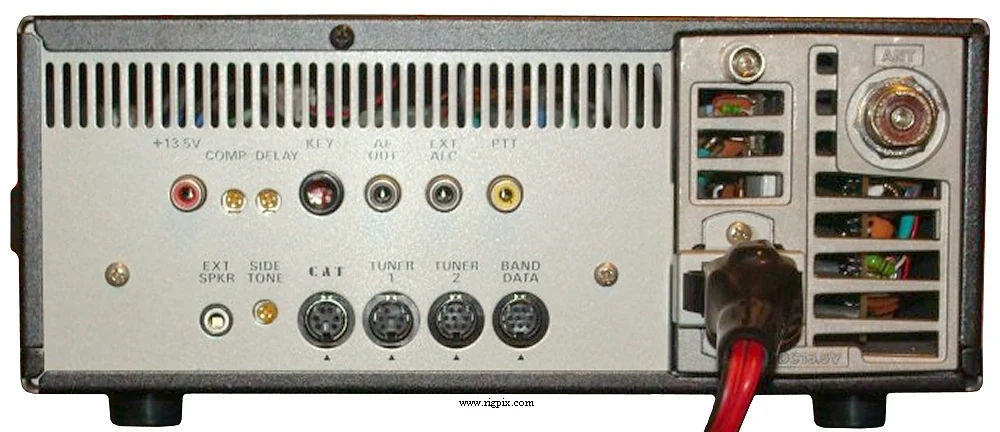

FT-840
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC RX: 0.1-30 МГц |
| Шаг перестройки | 10 / 100 Гц, 1 кГц |
| Стабильность частоты | ±10 ppm при 0 до 40°C (32 до 104°F)±2 ppm с опциональным TCXO-4 |
| Режимы работы | АМ / СSB / CW (опция FM) |
| Каналы / управление памятью | 90 регулярных 10 раздельных/PMS RAM хранение с резервированием литиевой батареей |
| Смещение / сдвиг репитера / сдвига | ±0-500 КГц |
| Источник питания | 13.5 В постоянного тока ±10% |
| Ток потребления / мощность | RX: Макс. 1.4 А TX: Макс. 20 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 238*93*243 мм (9.37*3.66*9.57") |
| Вес | 4.5 кг (9.92 фунта) |
| Другие особенности | Кодер CTCSS/PL. Смещение IF. NB. 12 дБ аттенюатор. Управление через интерфейс CAT. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием (АМ/ССВ/CW) 1-е ПЧ: 47.055 МГц 2-е ПЧ: 8.215 МГц Супергетеродин с тройным преобразованием (FM), опционально 1-е ПЧ: 47.055 МГц 2-е ПЧ: 8.215 МГц 3-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | АМ (10 дБ S+N/N, 6 кГц BW) 0.15-0.25 МГц: 40 мкВ 0.25-0.5 МГц: 16 мкВ 0.5-1.8 МГц: 8 мкВ 1.8-30 МГц: 1 мкВ FM (12 дБ SINAD, 8 кГц BW), опционально 28-30 МГц: 0.5 мкВ СSB/CW (10 дБ S+N/N, 2.4 кГц BW) 0.15-0.25 МГц: 5 мкВ 0.25-0.5 МГц: 2 мкВ 0.5-1.8 МГц: 1 мкВ 1.8-30 МГц: 0.25 мкВ |
| Избирательность | АМ широкая: 6 кГц (-6 дБ)14 кГц (-60 дБ), с опциональным YF-112A АМ узкая: 2.2 кГц (-6 дБ)5 кГц (-60 дБ) FM (Опционально): 8 кГц (-6 дБ)19 кГц (-50 дБ), с опциональным FM-747 СSB/CW: 2.2 кГц (-6 дБ)5 кГц (-60 дБ) CW узкая: 500 Гц (-6 дБ)1.8 кГц (-60 дБ), с опциональным YF-112C |
| Отражение изображения | 70 дБ (выше 1.8 МГц) |
| Выходная мощность звукового сигнала / громкоговоритель | 1.5 Вт при 10% искажении / 4 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 4-8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Максимальная мощность AM:25 Вт FM:100 Вт SSB (PEP):100 Вт CW:100 Вт |
|---|---|
| АМ | 25 Вт |
| FM | 100 Вт |
ССВ (PEP)
| CW | 100 Вт |
|---|---|
| Модуляционная система | АМ: Низкоуровневая, ранняя стадия FM: Переменная реактивность (с опциональным FM-747) SSB: Балансный, отфильтрованный несущий сигнал |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±2.5 кГц |
| Спуровые излучения | Лучше чем -40 дБ |
| Импеданс микрофона / разъём | 500-600 Ом / 8-контактный (разъём с металлическим замковым кольцом) |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1993-200x (прекращено производство) |
|---|---|
| Дополнительная информация | Новая цена в Швеции в 1994 году: SEK 10025:- |
| DVS-2 FC-10 FC-800 FIF-232C FM-747 FP-800 FP-1023 FP-1030A LL-5 MD-200A8X MH-31 MMB-20 SP-6 TCXO-4 YF-112A YF-112C YH-77STA | Цифровой диктофон Автоматический антенный тюнер Внешний автоматический антенный тюнер с удалённым управлением Интерфейс управления через RS-232C Опция FM Соответствующий источник питания переменного тока. 13.8 В постоянного тока, 20 А Выключаемый импульсный источник питания Линейный источник питания Телефонный патч-устройство Ультра верность настольного микрофона Стандартный микрофон Кронштейн для монтажа на автомобиль Штекерный внешний фильтрированный громкоговоритель с двумя входами Высокостабильный кварцевый резонатор (±2 ppm) Широкий фильтр АМ, 6 кГц Узкий фильтр CW, 500 Гц Легкий стерео наушники |
