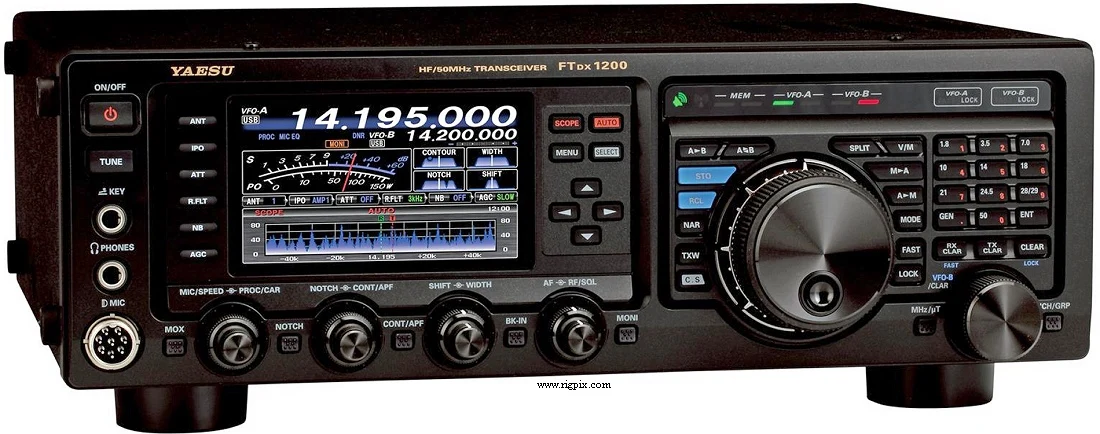

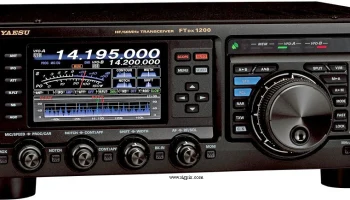

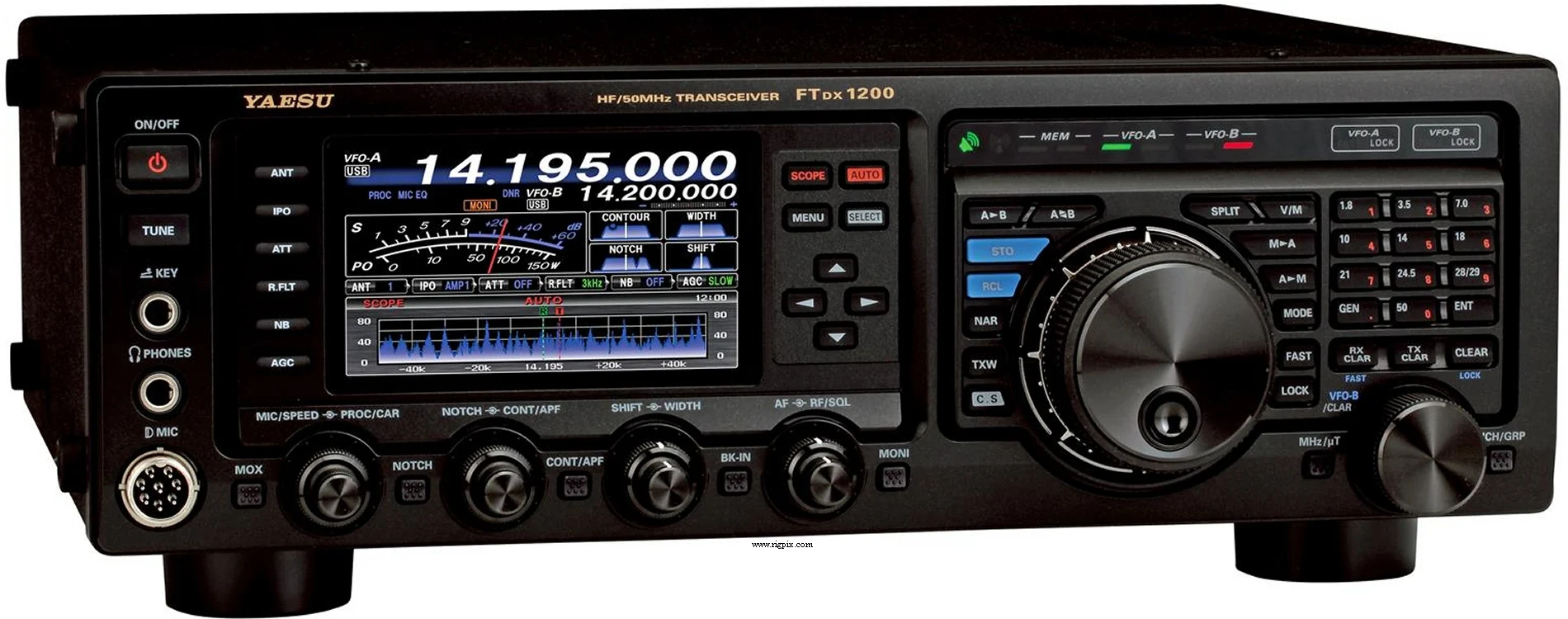

FTDX-1200
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF/VHF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC / 6 м RX: 0.03-56 МГц |
| Шаг перестройки | 1 / 5 / 10 / 100 Гц |
| Стабильность частоты | ±0.5 ppm @ -10 до +50°C (14 до 122°F), после 1 минуты прогрева |
| Режимы работы | АМ / FM / NFM / SSB / CW / RTTY / Пакетные данные |
| Каналы / управление памятью | 99 регулярных каналов с альфа-метками (18 символов) 5 QMB 9 пар краевых сканирующих каналов (PMS) Неразрушаемое EEPROM хранилище |
| Смещение / сдвиг репитера / смещение | 10 м: 0-1 МГц с шагом 50 кГц 6 м: 0-4 МГц с шагом 10 кГц |
| Источник питания | 13.8 В постоянного тока ±10% |
| Максимальный ток потребления / мощность | RX: Макс. 2.1 А TX: Макс. 23 А |
| Импеданс антенны / разъём | 50-100 Ом / Два разъёма SO-239 (16.7-150 Ом для HF и 25-100 Ом для 6 м с антенным тюнером на месте) |
| Габариты (Ш*В*Г) | 365*115*312 мм (14.4*4.5*12.3") |
| Вес | 9.5 кг (20.9 фунта) |
| Другие особенности | 4.3-дюймовый полноцветный TFT-дисплей. Спектральный индикатор. Высокоскоростной цифровой сигнальный процессор IF 32-разрядного типа. Интерфейс ротатора. Контроль через интерфейс CAT. CTCSS/PL. Встроенный автоматический антенный тюнер |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Тройной супергетеродин с тремя преобразованиями 1-е ПЧ: 40.455 МГц 2-я ПЧ: 455 кГц 3-я ПЧ: 30 кГц (24 кГц для AM/FM) |
|---|---|
| Чувствительность | АМ (полоса пропускания: 6 кГц, отношение сигнал/шум 10 дБ) 0.5-30 МГц: 2 мкВ (предусилитель 2) 50-54 МГц: 1 мкВ (предусилитель 2) FM (полоса пропускания: 15 кГц, SINAD 12 дБ) 28-30 МГц: 0.5 мкВ (предусилитель 2) 50-54 МГц: 0.35 мкВ (предусилитель 2) SSB (полоса пропускания: 2.4 кГц, отношение сигнал/шум 10 дБ) 1.8-30 МГц: 0.16 мкВ (предусилитель 2) 50-54 МГц: 0.125 мкВ (предусилитель 2) |
| Чувствительность схемы подавления шумов | — |
| Коэффициент шума | — |
| Избирательность | АМ: 6 кГц (-6 дБ)15 кГц (-60 дБ) FM: 12 кГц (-6 дБ)30 кГц (-60 дБ) SSB: 2.4 кГц (-6 дБ)3.6 кГц (-60 дБ) CW/RTTY/PKT: 500 Гц (-6 дБ)750 Гц (-60 дБ) |
| Отражение изображения сигнала | 10-160 м: более 70 дБ6 м: более 60 дБ |
| Выходная мощность звукового сигнала / громкоговорителя | 2.5 Вт при искажении 10% / 4 Ом |
| Разъём внешнего громкоговорителя | TS «Миниджек» (3.5 мм), 4-8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | HF6 м AM:2-25 Вт2-25 Вт FM:5-100 Вт5-100 Вт SSB (PEP):5-100 Вт5-100 Вт CW:5-100 Вт5-100 Вт |
|---|---|
| АМ | 2-25 Вт |
| FM | 5-100 Вт |
SSB (PEP)
| CW | 5-100 Вт |
|---|---|
| Модуляционная система | АМ: Низкоуровневая модуляция (ранняя стадия) FM: Переменная реактивность SSB: Балансированная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | FM: ±5 кГцNFM: ±2.5 кГц |
| Спонтанные излучения | 10-160 м: лучше чем -60 дБ6 м: лучше чем -63 дБ |
| Импеданс микрофона / разъём | 200 Ом до 10 кОм (номинальное значение 600 Ом) / 8-контактный разъём (металлический замок кольца) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 2013-20xx (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| CT-39A CT-118 DVS-6 FC-40 FFT-1 FH-2 FP-1023A FP-1030A MD-100A8X MD-200A8X MH-31B8 SCU-17 YH-77STA | Интерфейс пакетных данных Кабель линейного усилителя (для VL-1000) Блок памяти голоса Внешний автоматический антенный тюнер Спектральный анализатор Фурье (FFT) Внешнее устройство дистанционного управления Внешний источник питания, 23 А Внешний источник питания, 25 А Настольный микрофон Высокоэффективный настольный микрофон Ручной микрофон USB-интерфейс Внешние стереогарнитуры |
