FT-857
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF/VHF/UHF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC / 6 м / 2 м / 70 см RX: 0.1-76 / 118-164 / 420-470 МГц |
| Шаг перестройки | 10 / 20 / 100 / 200 Гц, 2.5 / 5 / 6.25 / 9 / 10 / 12.5 / 15 / 20 / 25 / 50 кГц |
| Стабильность частоты | ±4 ppm @ 25°C (77°F) в течение первых 60 минут после включения 1 ppm / час далее ±0.5 ppm опция (TCXO-9) |
| Режимы работы | TX: AM / FM / NFM / SSB / CW RX: AM / FM / NFM / SSB / CW / WFM |
| Каналы / управление памятью | 200 регулярных с альфа-метками 4 домашних 5 сканирующих пары (PMS) Функция приоритета 1 QMB Неразрушимое EEPROM хранилище |
| Смещение / сдвиг ретранслятора / сдвига | ±0-99.99 МГц |
| Источник питания | 13.8 В постоянного тока ±15% (разъём Molex на пигтейле) |
| Ток потребления / мощность | RX: 0.55-1 А TX: Макс 22 А |

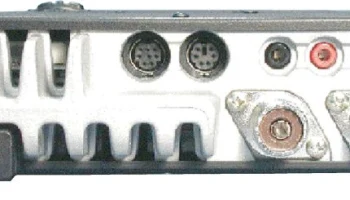

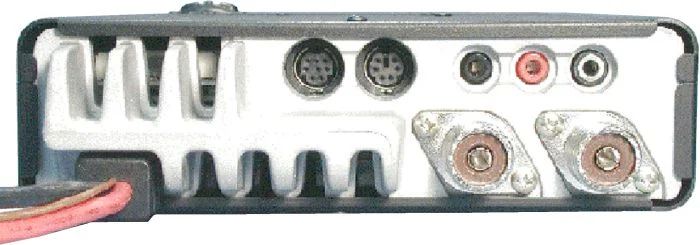

| Импеданс антенны / разъём | 50 Ом / Один SO-239 и один N-разъём (Европа) или два SO-239 (США) |
| Габариты (Ш*В*Г) | 155*52*233 мм (6.1*2.05*9.17") |
| Вес | 2.1 Кг (4.63 фунта) |
| Другие функции | CTCSS/PL и DCS с поиском тона. Встроенный телеграфный ключ. Режим маяка. Монитор спектра. Отсоединяемая передняя панель. Тренер CW. 32 цветного дисплея. Диммер. Управление через интерфейс CAT. Функция маяка. Клонирование. Аттенюатор (10 дБ). NB. ARS. ARTS. Разъёмы для 1К2 / 9К6 пакетных данных. Опция DSP. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноканальный супергетеродин с одним преобразованием (WFM) IF: 10.7 МГц Двойное преобразование супергетеродина (AM/FM/NFM/SSB/CW) 1-е IF: 68.33 МГц 2-е IF: 455 кГц |
|---|---|
| Чувствительность | AM (10 дБ SNR) 0.1-1.8 МГц: 32 мкВ 1.8-30 МГц: 2 мкВ 50-54 МГц: 1 мкВ FM (12 дБ SINAD) 28-30 МГц: 0.5 мкВ 50-54 МГц: 0.2 мкВ 2 м: 0.2 мкВ 70 см: 0.2 мкВ SSB/CW (10 дБ SNR) 1.8-30 МГц: 0.2 мкВ 50-54 МГц: 0.125 мкВ 2 м: 0.125 мкВ 70 см: 0.125 мкВ |
| Чувствительность шумоподавителя | AM/SSB/CW (Порог) 1.8-30 МГц: 2.5 мкВ 6 м: 1 мкВ 2 м/70 см: 0.5 мкВ FM (Порог) 28-30 МГц: 0.32 мкВ 6 м: 0.16 мкВ 2 м/70 см: 0.16 мкВ |
| Фактор шума | — |
| Избирательность | AM: 6 кГц (-6 дБ)20 кГц (-60 дБ) FM: 15 кГц (-6 дБ)30 кГц (-60 дБ) NFM: 9 кГц (-6 дБ)25 кГц (-60 дБ) SSB/CW: 2.2 кГц (-6 дБ)4.5 кГц (-60 дБ) SSB (При использовании дополнительного YF-122S): 2.3 кГц (-6 дБ)4.7 кГц (-60 дБ) CW-N (При использовании дополнительного YF-122C): 500 Гц (-6 дБ)2 кГц (-60 дБ) CW-N (При использовании дополнительного YF-122CN): 300 Гц (-6 дБ)1 кГц (-60 дБ) |
| Отображение изображения | HF/6 м: 70 дБ2 м/70 см: 60 дБ |
| Выходная мощность AF / громкоговоритель | 2.5 Вт при 10% искажении / 4 Ом |
| Разъём внешнего громкоговорителя | TS «Миниджек» (3.5 мм), 4-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | HF6 м2 м70 см AM:25 Вт25 Вт12.5 Вт5 Вт FM:100 Вт100 Вт50 Вт20 Вт SSB (PEP):100 Вт100 Вт50 Вт20 Вт CW:100 Вт100 Вт50 Вт20 Вт |
|---|---|
| AM | 25 Вт |
| FM | 100 Вт |
SSB (PEP)
| CW | 100 Вт |
|---|---|
| Модуляционная система | AM: Ранний этап (Низкий уровень)FM: Переменная реактивностьSSB: Балансовый модулятор |
| Максимальное отклонение FM (установлено заводом-изготовителем) | FM: ±5 кГцNFM: ±2.5 кГц |
| Спуровые излучения | HF: Лучше чем -50 дБUVHF: Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 200 Ом до 10 кОм (номинально 600 Ом) / 8-контактный (Модульный) |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | 2003-2004 (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| АТАС-100 АТАС-120 АТБК-100 КТ-39А КТ-58 КТ-62 DSP-2 ФК-30 ФП-1030А МД-200А8Х МН-31А8Ж МН-36Е8Ж МН-59А8Ж ММВ-82 ТХО-9 ВЛ-1000 ЙФ-122С ЙФ-122СН ЙФ-122С ЙСК-857 | Активная настройка антенной системы Активная настройка антенной системой Антенная база / противовес для диапазонов VHF/UHF Кабель пакетной передачи данных Кабель передачи данных по диапазону Катушка интерфейса CAT Внешний автоматический антенный тюнер Источник питания переменного тока Микрофон настольный Микрофон ручной Микрофон ручной с клавиатурой DTMF Ручной монтажный комплект для автомобиля Блок TCXO Линейный усилитель Коллинза узкая полоса CW. 500 Гц Узкая полоса Коллинза CW. 300 Гц Узкая полоса Коллинза SSB. 2.3 кГц Набор разделения |
