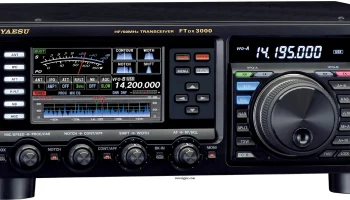

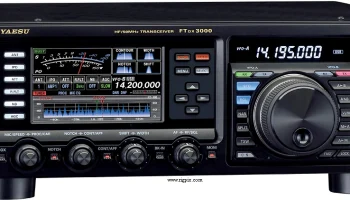

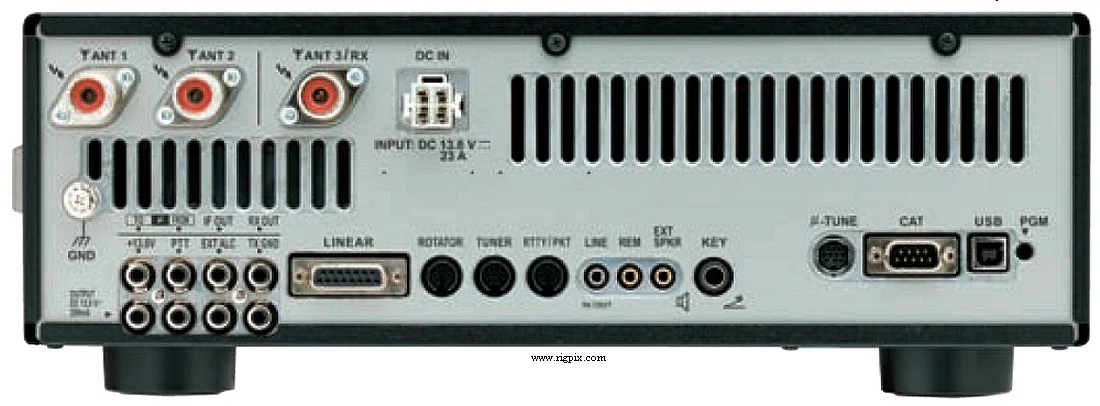

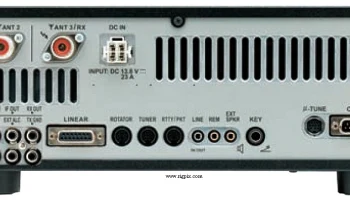

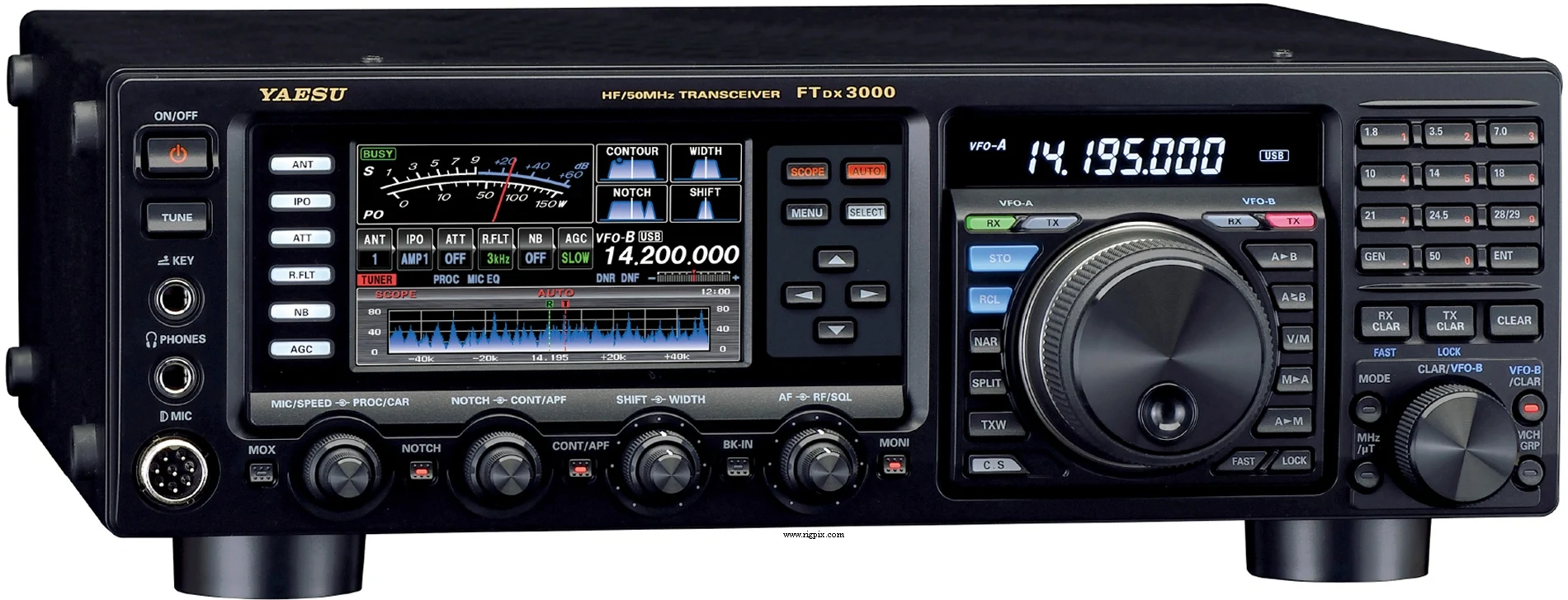

FTDX-3000
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF/VHF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC / 6 м RX: 0.03-56 МГц |
| Шаг перестройки | 1 / 10 Гц (АМ/ССВ/CW)100 Гц (FM) |
| Стабильность частоты | ±0.5 ppm @ -10 до +50°C (14 до 122°F), после 1 минуты прогрева |
| Режимы работы | АМ / FM / СSB / CW / RTTY / Пакет |
| Каналы / управление памятью | 99 регулярных с альфа-метками 5 QMB 9 пар краевых сканирующих точек (PMS) Неразрушаемое EEPROM хранение |
| Смещение ретранслятора / сдвиг | 10 м: 0-1 МГц с шагом 50 кГц 6 м: 0-4 МГц с шагом 10 кГц |
| Источник питания | 13.8 В постоянного тока ±10% |
| Ток потребления / мощность | RX: Макс. 2.1 А TX: Макс. 23 А |
| Импеданс антенны / разъём | 50 Ом / Три разъёма SO-239 (16.7-150 Ом для HF и 25-100 Ом для 6 м с антенным тюнером на месте) |
| Габариты (Ш*В*Г) | 365*115*312 мм (14.37*4.53*12.28") |
| Вес | 10 кг (22.05 фунта) |
| Другие особенности | Высокопроизводительные кристаллические верхние фильтры. 3.5-дюймовый TFT-дисплей. Высокоскоростной спектральный осциллограф. 32-разрядный IF-DSP. Выход IF 9 МГц. Автоматический антенный тюнер. Контроль через интерфейс компьютера. CTCSS/PL. Порты USB и µ-тюнинга. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 9 МГц 2-е ПЧ: 30 кГц (24 кГц для AM/FM) |
|---|---|
| Чувствительность | АМ (полоса: 6 кГц, 10 дБ S+N/N) 0.5-1.8 МГц: 28 мкВ 1.8-30 МГц: 2 мкВ 50-54 МГц: 1 мкВ FM (полоса: 15 кГц, 12 дБ SINAD) 28-30 МГц: 0.5 мкВ 50-54 МГц: 0.35 мкВ SSB (полоса: 2.4 кГц, 10 дБ S+N/N) 0.5-1.8 МГц: 4 мкВ 1.8-30 МГц: 0.16 мкВ 50-54 МГц: 0.125 мкВ |
| Избирательность | ШИРИНА: Центр АМ 6 кГц (-6 дБ)15 кГц (-60 дБ) FM 15 кГц (-6 дБ)25 кГц (-60 дБ) SSB 2.4 кГц (-6 дБ)3.6 кГц (-60 дБ) CW/RTTY/PKT 500 Гц (-6 дБ)750 Гц (-60 дБ) |
| Отношение сигнал/изображение | 70 дБ (HF)60 дБ (6 м) |
| Выход звуковой частоты / громкоговоритель | 2.5 Вт при искажении 10% / 4 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 4-8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | HF6 м АМ:2-25 Вт2-25 Вт FM:5-100 Вт5-100 Вт SSB (PEP):5-100 Вт5-100 Вт CW:5-100 Вт5-100 Вт |
|---|---|
| АМ | 2-25 Вт |
| FM | 5-100 Вт |
SSB (PEP)
| CW | 5-100 Вт |
|---|---|
| Модуляционная система | АМ: Низкоуровневая (ранняя стадия) FM: Переменная реактивность SSB: Балансированная |
| Максимальное отклонение FM (установлено заводом-изготовителем) | Нормальный режим: ±5 кГцУзкий режим: ±2.5 кГц |
| Спуровые излучения | Лучше чем -60 дБ (HF)Лучше чем -65 дБ (6 м) |
| Импеданс микрофона / разъём | 200 Ом до 10 кОм (номинальное значение 600 Ом) / 8-контактный (металлический замок кольца разъём) |
| Уровень сигнала микрофонного входа | — |
ПРОЧЕЕ
| Произведено | Япония, 2012-20xx |
|---|---|
| Дополнительная информация | — |
| — | — |
