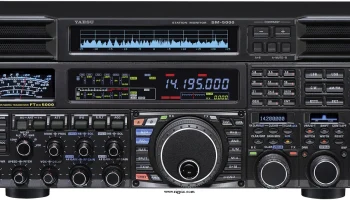

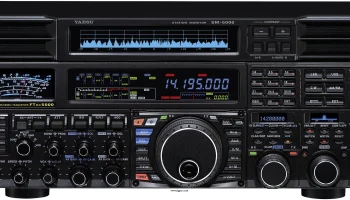

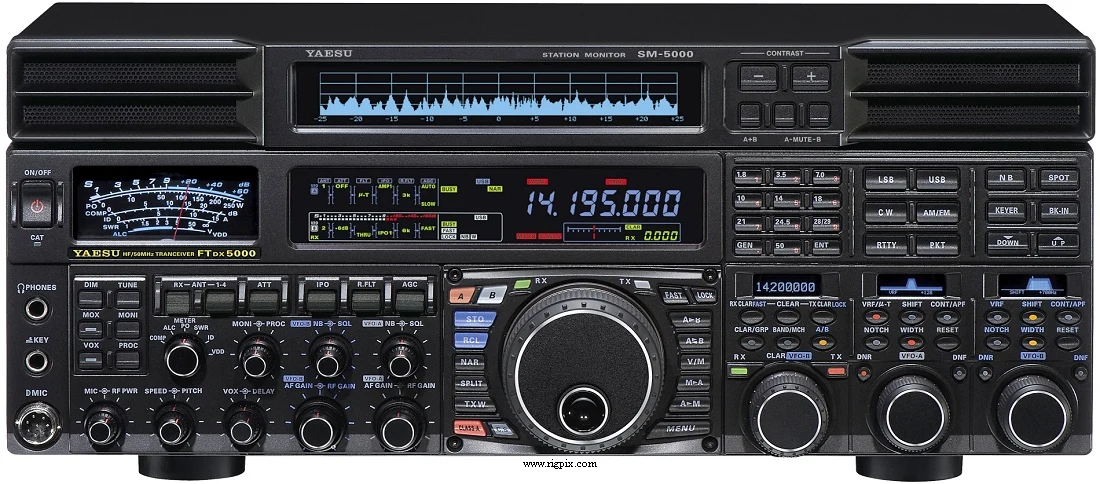

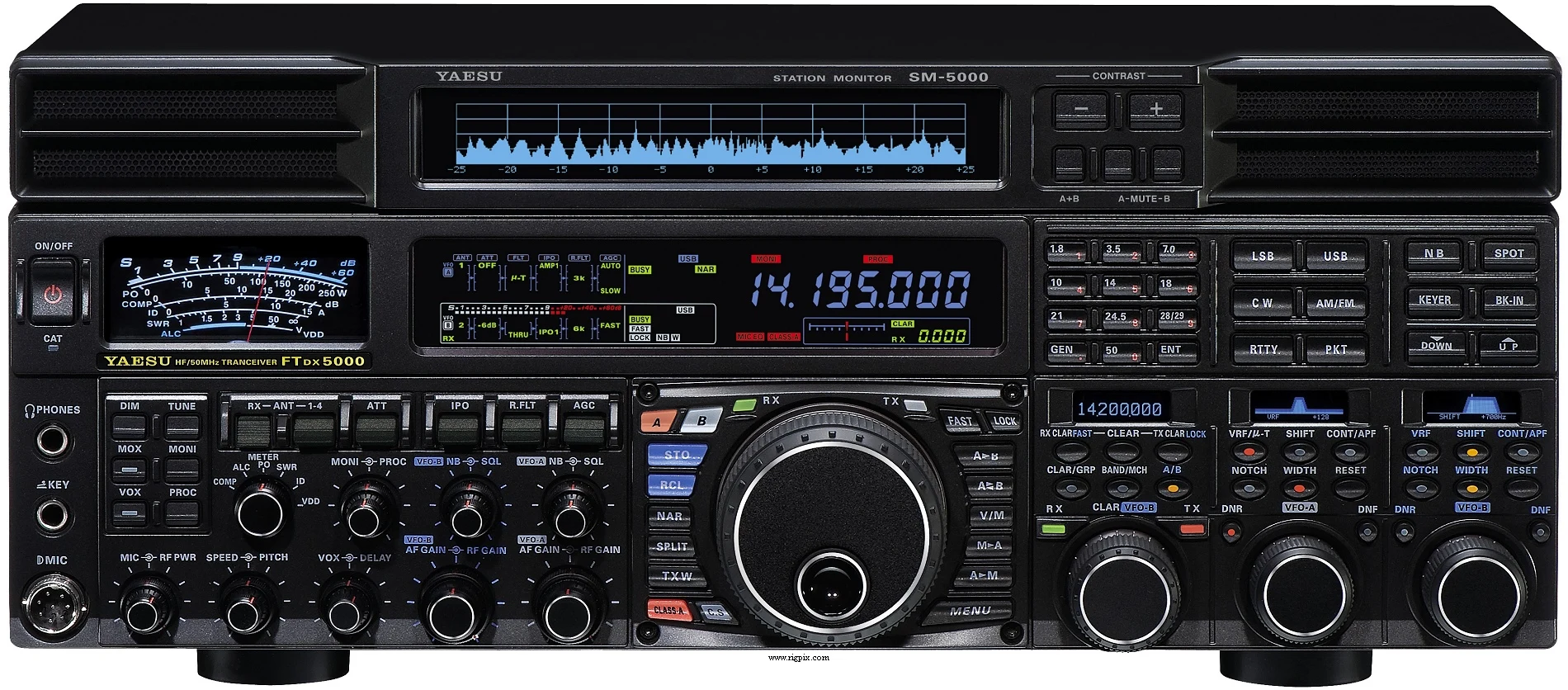

FTDX-5000D
Источник:
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | VFO A: Супергетеродин с двойным преобразованием 1-е ПЧ: 9 МГц 2-е ПЧ: 30 кГц (24 кГц для АМ/FM) VFO B: Супергетеродин с тройным преобразованием 1-е ПЧ: 40.455 МГц 2-е ПЧ: 455 кГц 3-е ПЧ: 30 кГц (24 кГц для АМ/FM) |
|---|---|
| Чувствительность | АМ (полоса пропускания 6 кГц, отношение сигнал/шум 10 дБ) 0.5-1.8 МГц: 6 мкВ 1.8-30 МГц: 2 мкВ 50-54 МГц: 1 мкВ FM (полоса пропускания 16 кГц, SINAD 12 дБ) 28-30 МГц: 0.5 мкВ 50-54 МГц: 0.35 мкВ SSB/CW (полоса пропускания 2.4 кГц, отношение сигнал/шум 10 дБ) 0.5-1.8 МГц: 2 мкВ 1.8-30 МГц: 0.2 мкВ 50-54 МГц: 0.125 мкВ |
| Избирательность | АМ: 6 кГц (-6 дБ)15 кГц (-60 дБ) FM: 12 кГц (-6 дБ)30 кГц (-60 дБ) SSB: 2.4 кГц (-6 дБ)3.6 кГц (-60 дБ) CW: 500 Гц (-6 дБ)750 Гц (-60 дБ) |
| Отражение изображения сигнала | 70 дБ (HF)60 дБ (6 м) |
| Выходная мощность низкочастотного тракта / громкоговоритель | 2.5 Вт при искажении 10% / сопротивление нагрузки 4 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 4-8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | HF6 м АМ:5-50 Вт5-50 Вт FM:10-200 Вт10-200 Вт SSB (PEP):10-200 Вт10-200 Вт SSB (класс A):10-75 Вт10-75 Вт CW:10-200 Вт10-200 Вт |
|---|---|
| АМ | 5-50 Вт |
| FM | 10-200 Вт |
SSB (PEP)
| SSB (класс A) | 10-75 Вт |
|---|---|
| CW | 10-200 Вт |
| Система модуляции | АМ: Низкоуровневая (ранняя стадия) FM: Переменная реактивность SSB: Балансный режим |
| Максимальное отклонение FM (установлено заводом-изготовителем) | Нормальный режим: ±5 кГцУзкий режим: ±2.5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 200 Ом до 10 кОм (номинальное значение 600 Ом) / 8-контактный разъём (металлический замок кольца) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 2009-20xx (вышедший из производства) |
|---|---|
| Дополнительная информация | Станционный монитор SM-5000 поставляется с завода вместе с этой версией D Новая цена в Швеции 2012 года: SEK 57950:- |
| DMU-2000 MD-200A8X MTU-30/20 MTU-80/40 MTU-160 RF MU-2000 SP-2000 T9101556 VL-1000 XF-126CN YH-77STA | Устройство управления данными Настольный микрофон Внешний блок микротюнинга для диапазонов 20 и 30 метров Внешний блок микротюнинга для диапазонов 40 и 80 метров Внешний блок микротюнинга для диапазона 160 метров Набор микротюнинга RF (требуется для установки блоков микротюнинга) Внешний громкоговоритель с фильтрами Подключение антенного ротатора Кабель линейного усилителя Фильтр ограничивающий полосу от 300 Гц Легкие наушники |
