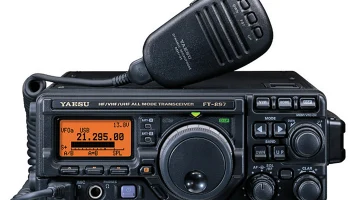

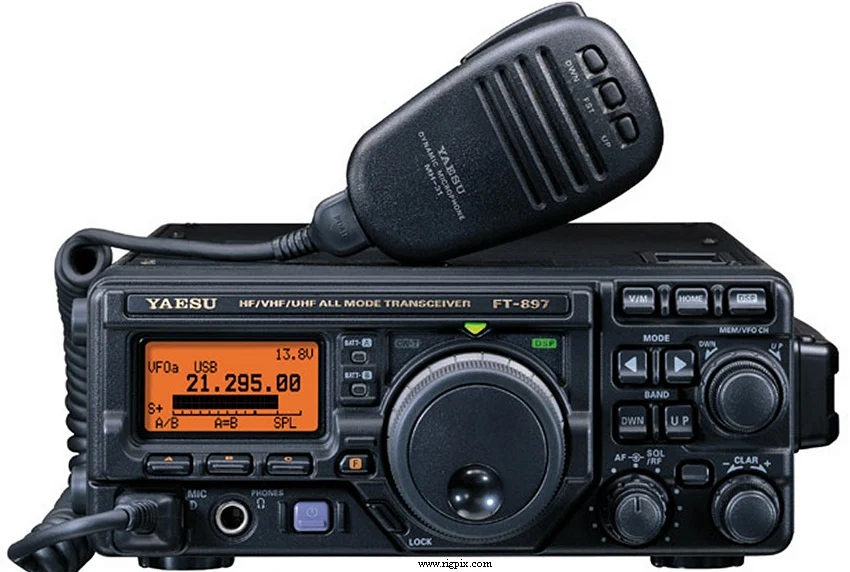

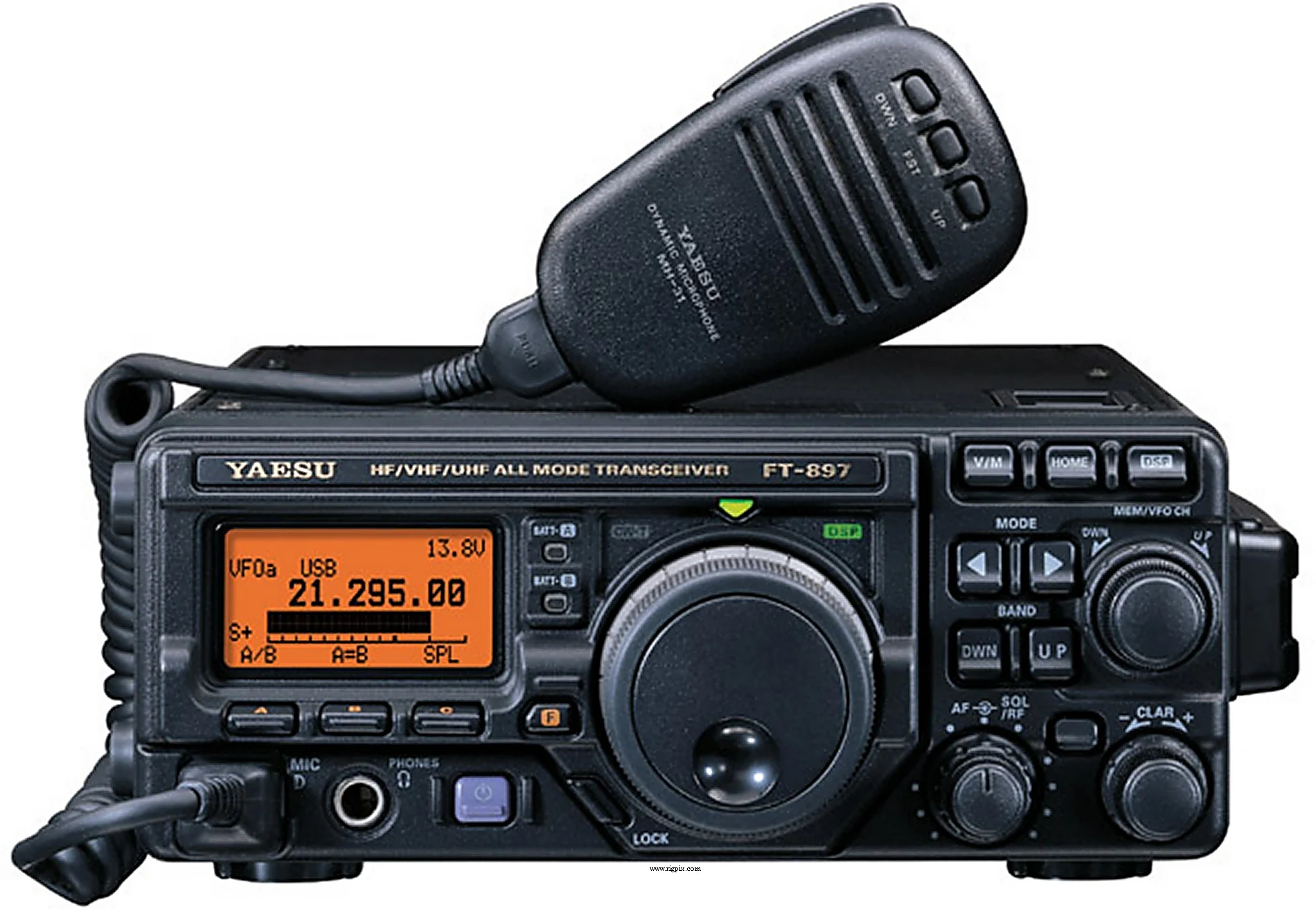

FT-897D
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF/VHF/UHF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC и 60 м / 6 м / 2 м / 70 см RX: 0.1-56 / 76-108 / 118-164 / 420-470 МГц |
| Шаг перестройки | 10 / 20 / 100 / 200 Гц, 2.5 / 5 / 6.25 / 9 / 10 / 12.5 / 15 / 20 / 25 / 50 кГц |
| Стабильность частоты | ±0.5 ppm @ 25°C (77°F) |
| Режимы работы | TX: AM / FM / NFM / SSB / CW RX: AM / FM / NFM / WFM / SSB / CW |
| Каналы / управление памятью | 200 регулярных с альфа-метками 4 домашних 5 сканирования пары краёв (PMS) Функция приоритета 1 QMB Неразрушаемое EEPROM хранение |
| Смещение ретранслятора / сдвиг | ±0-99.99 МГц |
| Источник питания | 13.5 В постоянного тока ±15% (разъём Molex на 6 контактов)или от сети через дополнительный внутренний блок питанияили 13.2 В постоянного тока от дополнительного блока никель-металлгидридных батарей |
| Ток потребления / мощность | RX: Макс. 1 А TX: Макс. 22 А |

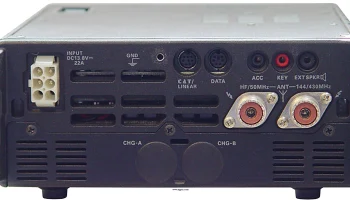

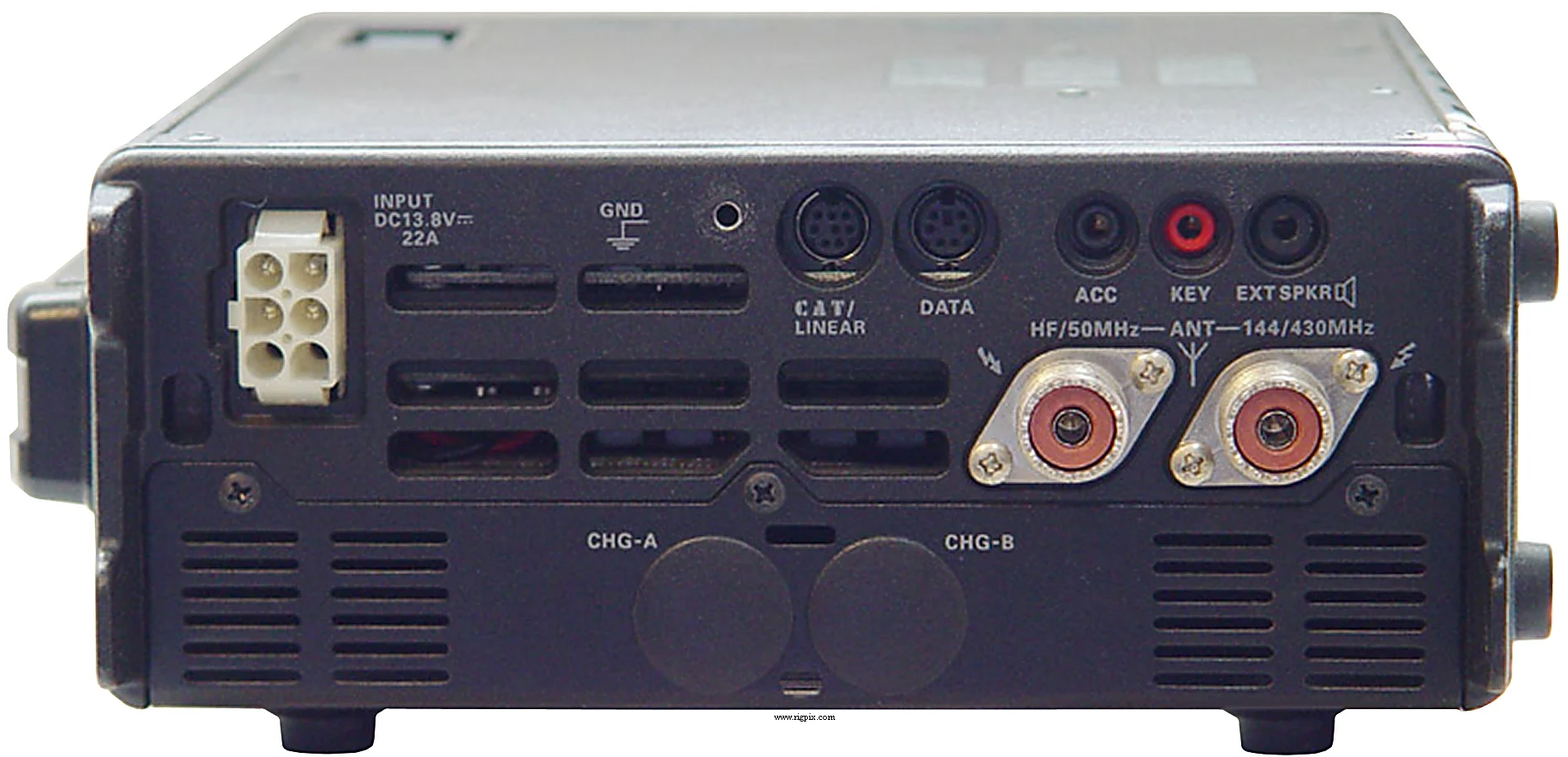

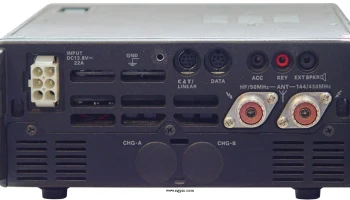

| Импеданс антенны / разъём | 50 Ом / Один SO-239 и один разъём N (Европа) или два разъёма SO-239 (США) |
| Габариты (Ш*В*Г) | 200*80*262 мм (7.87*3.15*10.31") |
| Вес | 3.9 Кг (8.6 фунта) |
| Другие функции | CTCSS/PL и DCS с поиском тона. Встроенный ключ. Режим маяка. Монитор спектра. Тренер CW. Аттенюатор (10 дБ). Примечание. ARS. 32 цветный дисплей. Диммер. Управление CAT. Функция маяка. Клональный режим. ARTS. Разъёмы для интерфейса пакетной передачи 1К2 / 9К6. Стандартный TCXO-9 в обновлённой версии. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноканальный супергетеродин с одним преобразованием (WFM) Промежуточная частота: 10.7 МГц Двойной супергетеродин с двумя преобразованиями (AM / FM / NFM / SSB / CW) Первое преобразование: 68.33 МГц Второе преобразование: 455 кГц |
|---|---|
| Чувствительность | АМ (10 дБ SNR) 0.1-1.8 МГц: 32 мкВ 1.8-30 МГц: 2 мкВ 50-54 МГц: 1 мкВ FM (12 дБ SINAD) 28-30 МГц: 0.5 мкВ 50-54 МГц: 0.2 мкВ 2 м: 0.2 мкВ 70 см: 0.2 мкВ SSB / CW (10 дБ SNR) 1.8-30 МГц: 0.2 мкВ 50-54 МГц: 0.125 мкВ 2 м: 0.125 мкВ 70 см: 0.125 мкВ |
| Чувствительность схемы подавления шума | АМ / SSB / CW (Порог) 1.8-30 МГц: 2.5 мкВ 6 м: 1 мкВ 2 м / 70 см: 0.5 мкВ FM (Порог) 28-30 МГц: 0.32 мкВ 6 м: 0.16 мкВ 2 м / 70 см: 0.16 мкВ |
| Фактор шума | — |
| Избирательность | АМ: 6 кГц (-6 дБ)20 кГц (-60 дБ) FM: 15 кГц (-6 дБ)30 кГц (-60 дБ) NFM: 9 кГц (-6 дБ)25 кГц (-60 дБ) SSB / CW: 2.2 кГц (-6 дБ)4.5 кГц (-60 дБ) SSB (При использовании опционального YF-122S): 2.3 кГц (-6 дБ)4.7 кГц (-60 дБ) CW-N (При использовании опционального YF-122C): 500 Гц (-6 дБ)2 кГц (-60 дБ) |
| Отношение изображения к несущей | HF / 6 м: 70 дБ2 м / 70 см: 60 дБ |
| Выходная мощность звуковой частоты / громкоговоритель | 2.5 Вт при искажении 10% / импеданс 4 Ом |
| Разъём внешнего громкоговорителя | TS «Миниджек» (3.5 мм), импеданс 4-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | HF6 м2 м70 см AM:25 Вт25 Вт12.5 Вт5 Вт FM / NFM:100 Вт100 Вт50 Вт20 Вт SSB (PEP):100 Вт100 Вт50 Вт20 Вт CW:100 Вт100 Вт50 Вт20 Вт |
|---|---|
| AM | 25 Вт |
SSB (PEP)
| CW | 100 Вт |
|---|---|
| Модуляционная система | AM: Ранняя стадия (Низкий уровень)FM: Переменная реактивностьSSB: Балансовый модулятор |
| Максимальное отклонение FM (установлено заводом-изготовителем) | FM: ±5 кГцNFM: ±2.5 кГц |
| Спуровые излучения | HF: Лучше чем -50 дБUVHF: Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 200 Ом до 10 кОм (номинальное значение 600 Ом) / 8-контактный модульный разъём |
| Уровень сигнала на входе микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 2004-2014 (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| АТАС-100 АТАС-120 АТБК-100 CD-24 CT-39A CT-58 CT-62 FC-30 FNB-78 FP-30 FP-1023A FP-1030A MD-200A8X MH-31A8J MH-36E8J MH-59A8J MMB-80 PA-26B PA-26C PA-26U VL-1000 YF-122C YF-122CN YF-122S | Активная настройка антенной системы Активная настройка антенной системы Базовая антенна VHF / UHF / контрольно-заземляющая система Зарядное устройство для аккумулятора Адаптер для зарядного устройства Пакетный кабель Кабель данных для диапазонов Частотный интерфейс Внешний автоматический антенный тюнер Блок никель-металлгидридных аккумуляторов. 13.2 В, ёмкость 4500 мАч Внутренний источник питания переменного тока Источник питания переменного тока (только США) Источник питания переменного тока Подставка для настольного микрофона Микрофон ручной Микрофон с кнопкой DTMF Удалённый контроль за микрофоном Крепление для установки на автомобильную раму Зарядное устройство Зарядное устройство Зарядное устройство Линейный усилитель Узкая фильтрация CW фирмы Коллинз. 500 Гц Узкая фильтрация CW фирмы Коллинз. 300 Гц Узкий фильтр SSB фирмы Коллинз. 2.3 кГц |
