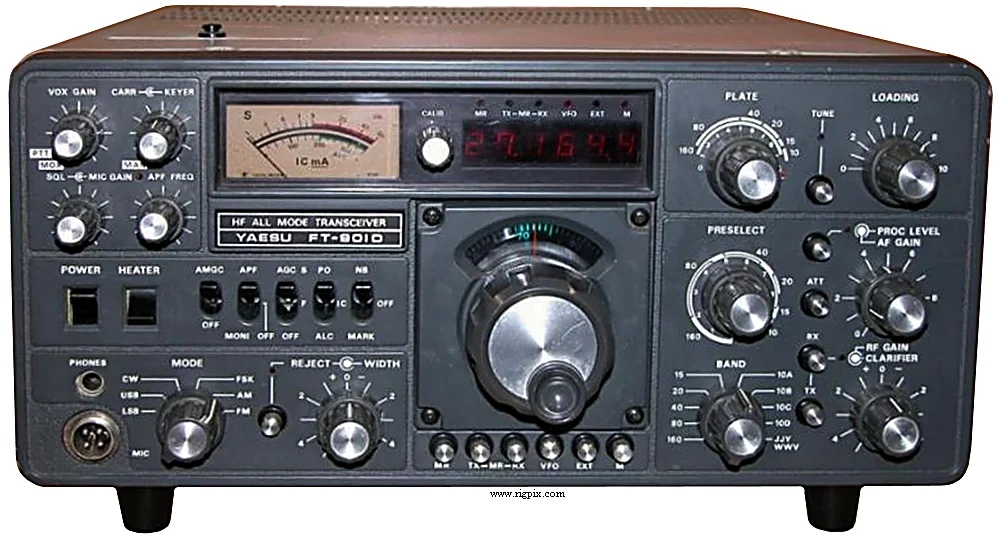

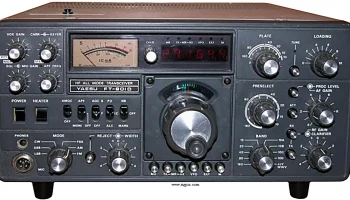

FT-901D
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | 10-160 м, 9 диапазонов: 1.8-2.0 МГц, 3.5-4.0 МГц, 7.0-7.5 МГц, 14.0-14.5 МГц, 21.0-21.5 МГц, 28.0-28.5 МГц, 28.5-29.0 МГц, 29.0-29.5 МГц, 29.5-29.9 МГц Также 5.0-5.5 или 15.0-15.5 МГц для приёма WWV/JJY |
| Настройка частоты | Аналоговая / непрерывная |
| Стабильность частоты | Менее 300 Гц после 10-минутного прогреваМенее 100 Гц после 30-минутного прогрева |
| Режимы работы | АМ / FM / SSB / CW / FSK |
| Каналы / управление памятью | Опционально |
| Репитер сдвиг / смещение | Нет выделенного. Используйте разделение VFO A/B (с FV-901) или память разделения (опционально) |
| Источник питания | От сети: 100 / 110 / 117 / 200 / 220 / 234 В переменного тока (опция DC-DC конвертера 13.5 В постоянного тока) |
| Ток потребления / мощность | Приём: 45 Вт (нагреватель выключен) при 117 В переменного токаПередача: Макс. 320 Вт при 117 В переменного токаПередача: Макс. 21 А при 13.5 В постоянного тока (с опцией DC-DC конвертера) |
| Импеданс антенны / разъём | 50-75 Ом / SO-239 |
| Габариты (Ш*В*Г) | 342*154*324 мм (13.46*6.06*12.76") |
| Вес | 18 кг (39.7 фунта) |
| Другие особенности | Примечание. Калибратор 25 кГц. VOX. Выход звуковой частоты 8.9 МГц. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Двойное преобразование супергетеродина |
|---|---|
| Чувствительность | АМ: 1 мкВ (соотношение сигнал/шум 10 дБ)FM: 0.3 мкВ (тихий режим 20 дБ)SSB/CW/FSK: 0.25 мкВ (соотношение сигнал/шум 10 дБ) |
| Избирательность | Ширина полосы установлена на «0»АМ (с опциональным фильтром АМ) 6 кГц (-6 дБ)12 кГц (-60 дБ)FM 12 кГц (-6 дБ)24 кГц (-60 дБ)SSB 2.4 кГц (-6 дБ)4 кГц (-60 дБ)CW (с опциональным фильтром CW) 600 Гц (-6 дБ)1.2 кГц (-60 дБ) |
| Отражение изображения | 1.8-21 МГц: 60 дБ28 МГц: 50 дБ |
| Выходная мощность ЗЧ / громкоговоритель | 3 Вт при искажении 10% /? Ом |
| Разъём внешнего громкоговорителя | 4-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Максимальная мощность передачи: АМ: ~40 Вт FM: ~40 Вт SSB (PEP): ~100 Вт CW: ~100 Вт FSK: ~40 Вт |
|---|---|
| АМ | ~40 Вт |
| FM | ~40 Вт |
SSB (PEP)
| CW | ~100 Вт |
|---|
FSK
| Модуляционная система | АМ: Низкая выходная ступеньФМ: Переменная реактивностьSSB: Балансный |
|---|---|
| Максимальное отклонение ФМ (установлено заводом-изготовителем) | ±5 кГц |
| Спурты излучения | Лучше чем -40 дБ |
| Импеданс микрофона / разъём | 500-600 Ом / 4-контактный (разъём с металлическим замковым кольцом) |
| Уровень сигнала микрофонного входа | — |
ПРОЧЕЕ
| Произведено | Япония, 1978-1980 гг. (прекращено производство) |
|---|---|
| Дополнительная информация | Трубочно-полупроводниковая конструкцияАнтенный тюнер, 10-160 м, 500 ВтНизкочастотный фильтр VHF/UHFОскар-трансвертерВнешний синтезированный ГУН с 40 ячейками памятиКлюч управления Curtis 8043Ключ управления Curtis 8044Устройство памятиВнешний громкоговорительВнешний громкоговоритель со встроенным телефонным интерфейсомФильтр CW, 600 ГцФильтр АМ, 6 кГцФильтр CW, 600 ГцСтоловый микрофон, переключаемый импеданс 500 Ом/50 кОмСтоловый микрофон, переключаемый импеданс 500 Ом/50 кОмМонитор станцииОсциллограф ASCII клавиатура для YR-901Чтение RTTY для CW/RTTY читателяВидео монитор для YR-901 |
