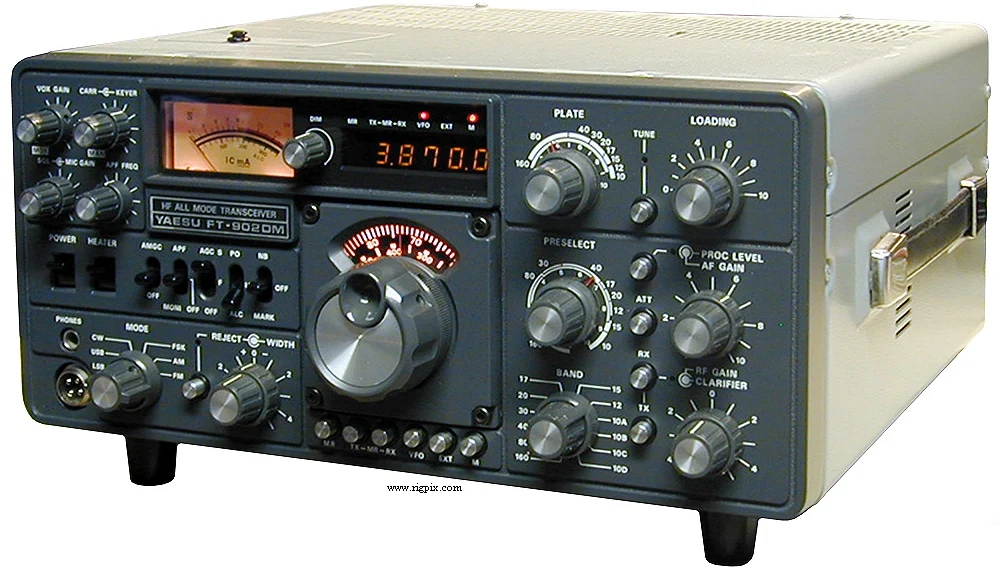

FT-902DM
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | 10-160 м + WARC в 12 диапазонах 1.8-2.0 МГц (160 м) 3.5-4.0 МГц (80 м) 7.0-7.5 МГц (40 м) 10.0-10.5 МГц (30 м) 14.0-14.5 МГц (20 м) 18.0-18.5 МГц (17 м) 21.0-21.5 МГц (15 м) 24.5-25.0 МГц (12 м) 28.0-28.5 МГц (10 м А) 28.5-29.0 МГц (10 м В) 29.0-29.5 МГц (10 м С) 29.5-29.9 МГц (10 м D) |
| Настройка частоты | Непрерывная |
| Стабильность частоты | Менее 300 Гц после прогрева в течение 10 минутМенее 100 Гц после прогрева в течение 30 минут |
| Режимы работы | АМ / FM / SSB / CW / FSK |
| Каналы / управление памятью | 1 RX и 1 TX |
| Репитер смещение / сдвиг | Нет выделенного. Используйте разделение VFO A / B (с помощью FV-902) или память разделения |
| Источник питания | От сети: 100 / 110 / 117 / 200 / 220 / 234 В ACили 13.5 В DC |
| Ток потребления / мощность | RX: 45 Вт (Нагреватель выключен) @ 117 В AC RX: 1.1 А (Нагреватель выключен) @ 13.5 В DC (При использовании опции DC-DC конвертера) TX: Макс. 320 Вт @ 117 В AC TX: Макс. 21 А @ 13.5 В DC (При использовании опции DC-DC конвертера) |
| Импеданс антенны / разъем | 50-75 Ом / SO-239 |
| Габариты (Ш*В*Г) | 342*154*324 мм (13.46*6.06*12.76") |
| Вес | 18 Кг (39.7 фунта) |
| Другие особенности | Примечание. Калибратор 25 кГц. VOX. Выход звуковой частоты 8.9 МГц. Встроенный ключер Curtis 8044. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Двойное преобразование супергетеродин |
|---|---|
| Чувствительность | АМ: 1 мкВ (10 дБ S / N) FM: 0.3 мкВ (20 дБ затишья) SSB / CW / FSK: 0.25 мкВ (10 дБ S / N) |
| Избирательность | Ширина регулировки установлена на «0» АМ (с опциональным фильтром АМ) 6 кГц (-6 дБ)12 кГц (-60 дБ) FM 12 кГц (-6 дБ)24 кГц (-60 дБ) SSB 2.4 кГц (-6 дБ)4 кГц (-60 дБ) CW (с опциональным фильтром CW) 600 Гц (-6 дБ)1.2 кГц (-60 дБ) |
| Отражение изображения | 10 м: лучше чем 50 дБ 12-160 м: лучше чем 60 дБ |
| Выходная звуковая частота / громкоговоритель | 3 Вт при 10% искажении /? Ом |
| Разъём внешнего громкоговорителя | 4-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Максимальная мощность AM: ~40 Вт FM: ~40 Вт SSB (ППЭ): ~100 Вт CW: ~100 Вт FSK: ~40 Вт |
|---|---|
| АМ | ~40 Вт |
| FM | ~40 Вт |
SSB (ППЭ)
| CW | ~100 Вт |
|---|
FSK
| Модуляционная система | АМ: Низкая выходная мощностьFM: Переменная реактивностьSSB: Балансированный |
|---|---|
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -40 дБ |
| Импеданс микрофона / разъём | 500-600 Ом / 4-контактный (разъём с металлическим замковым кольцом) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1981-1982 (Перестал выпускаться) |
|---|---|
| Дополнительная информация | Лампово-полупроводниковый |
| FC-902 FTV-901R FV-901DM SP-901 SP-901P XF-8.9HC YD-148 YO-901 YR-901 | Антенный тюнер VHF / UHF трансвертер Внешний синтезатор VFO с 40 ячейками памяти Внешний громкоговоритель Внешний громкоговоритель со встроенным телефонным патчем Узкий фильтр CW, 600 Гц Микрофонный пульт, переключаемый импеданс 500 Ом / 50 кОм Монитор станции Читатель CW / RTTY |
