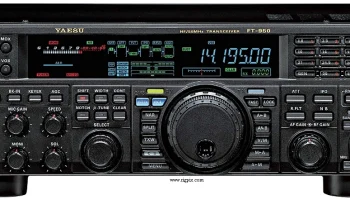

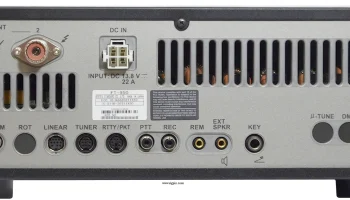

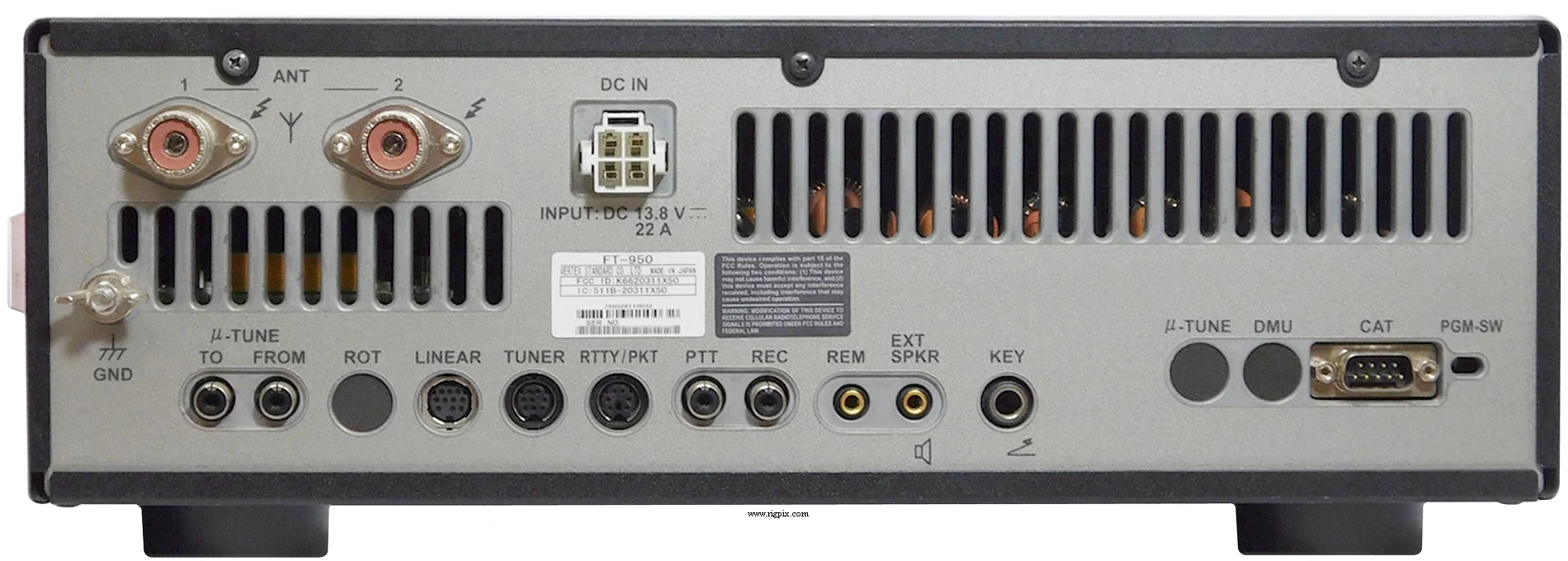

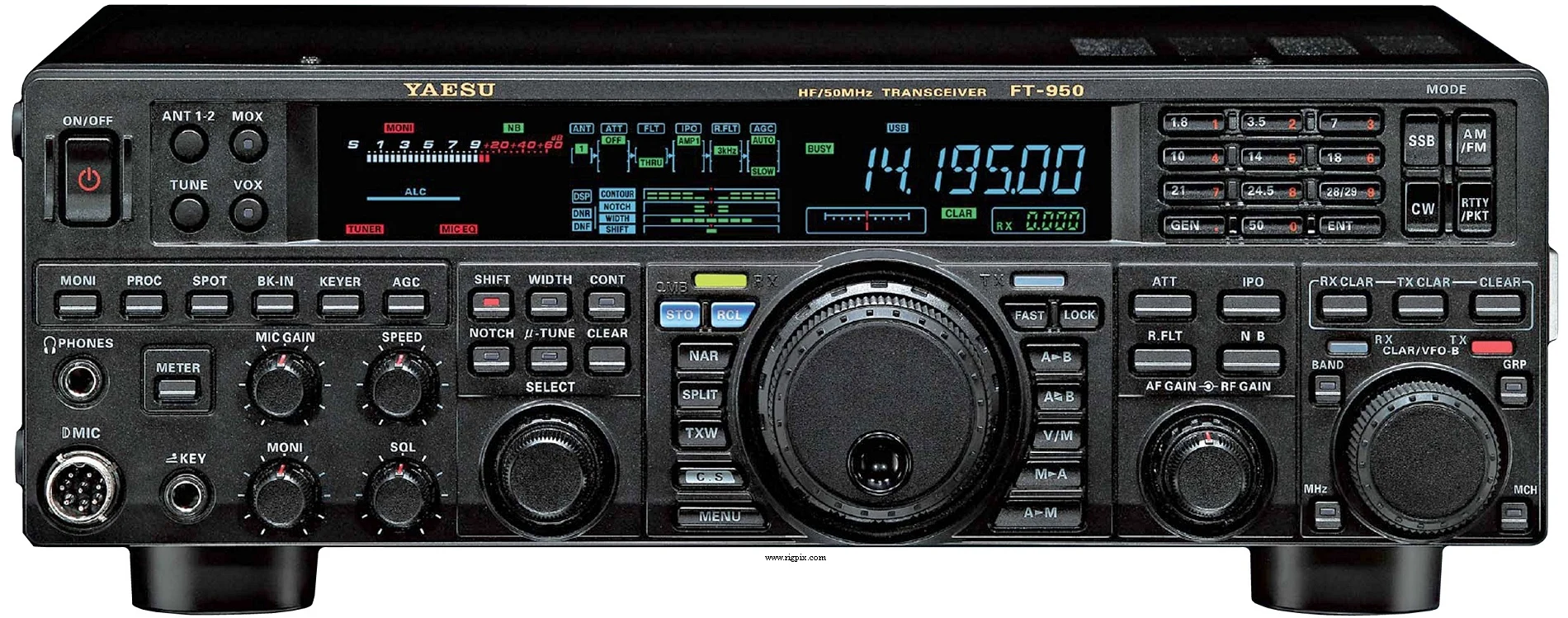

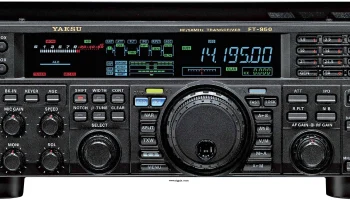

FT-950
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF/VHF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC / 50-54 МГц RX: 0.03-56 МГц |
| Шаг перестройки | 1 / 10 / 100 Гц |
| Стабильность частоты | ±0.5 ppm @ 25°C (77°F), после 1 минуты прогрева |
| Режимы работы | АМ / FM / NFM / SSB / CW / RTTY / Пакетные данные |
| Каналы / управление памятью | 99 регулярных каналов 5 QMB 9 пар краевых сканирующих каналов (PMS) Неразрушаемое хранение данных в FRAM |
| Смещение / сдвиг репитера / смещение | ±0-1 МГц в шагах по 10 кГц (10 м)±0-4 МГц в шагах по 10 кГц (6 м) |
| Источник питания | 13.8 В постоянного тока ±10% |
| Ток потребления / мощность | RX: 1.8-2.1 А TX: Макс. 22 А |
| Импеданс антенны / разъём | 50 Ом / Два разъёма SO-239 (16.7-150 Ом при использовании ATU ) |
| Габариты (Ш*В*Г) | 365*115*315 мм (14.37*4.53*12.4") |
| Вес | 9.8 Кг (21.61 фунт) |
| Прочие особенности | 32-разрядный IF-DSP. Встроенный авто-ATU и ключ. 0.5 ppm TCXO. VOX. MOX. Цифровой голосовой рекордер на 5 каналов. CTCSS/PL. Функция управления ротором. Интерфейс RS-232C и управление через CAT. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Тройной супергетеродин с тремя преобразованиями 1-е ПЧ: 69.45 МГц 2-я ПЧ: 450 кГц 3-я ПЧ: 30 кГц (АМ/FM: 24 кГц) |
|---|---|
| Чувствительность | АМ (10 дБ S+N/N, 6 кГц полоса пропускания) 0.5-1.8 МГц: 28 мкВ (IPO On) 1.8-30 МГц: 2 мкВ (Усиление 2) 50-54 МГц: 1 мкВ (Усиление 2) FM (12 дБ SINAD, 15 кГц полоса пропускания) 28-30 МГц: 0.5 мкВ (Усиление 2) 50-54 МГц: 0.35 мкВ (Усиление 2) SSB (10 дБ S+N/N, 2.4 кГц полоса пропускания) 0.5-1.8 МГц: 4 мкВ (IPO On) 1.8-30 МГц: 0.2 мкВ (Усиление 2) 50-54 МГц: 0.125 мкВ (Усиление 2) |
| Избирательность | АМ 6 кГц (-6 дБ)15 кГц (-60 дБ) FM 15 кГц (-6 дБ)25 кГц (-60 дБ) SSB 2.4 кГц (-6 дБ)3.6 кГц (-60 дБ) CW/RTTY/PKT 500 Гц (-6 дБ)750 Гц (-60 дБ) |
| Отражение изображения сигнала | 10-160 м: 70 дБ50-54 МГц: 60 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 2.5 Вт при искажении 10% / 4 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 4-8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | HF6 м АМ:2-25 Вт2-25 Вт FM/NFM:5-100 Вт5-100 Вт SSB (PEP):5-100 Вт5-100 Вт CW:5-100 Вт5-100 Вт RTTY/Packet:5-100 Вт5-100 Вт |
|---|---|
| АМ | 2-25 Вт |
SSB (PEP)
| CW | 5-100 Вт |
|---|---|
| RTTY/Packet | 5-100 Вт |
| Модуляционная система | АМ: Низкий уровень (ранняя стадия)FM: Переменная реактивностьSSB: Балансированный |
| Максимальное отклонение FM (установлено заводом-изготовителем) | FM: ±5 кГцNFM: ±2.5 кГц |
| Спонтанные излучения | 10-160 м: Лучше чем -60 дБ50-54 МГц: Лучше чем -65 дБ |
| Импеданс микрофона / разъём | 200 Ом до 10 кОм (номинальное значение 600 Ом) / 8-контактный разъём (металлический замок кольца) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 2007-201x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| DCC-04P DMU-2000 DVS-6 FC-40 FH-2 MD-100A8X MD-200A8X VL-1000 VP-1000 YH-77STA u-Tune kit A u-Tune kit B u-Tune kit C | Кабель DC Данные устройства управления памятью Голосовая память Автоматический ATU для антенной системы Long Wire Удалённый пульт управления Микрофон настольный Микрофон Deluxe Dynamic настольный Линейный усилитель для диапазона HF 50 МГц Источник питания для VL-1000 Головные телефоны стерео Полоса 160 м Полосы 80/40 м Полосы 30/20 м |
