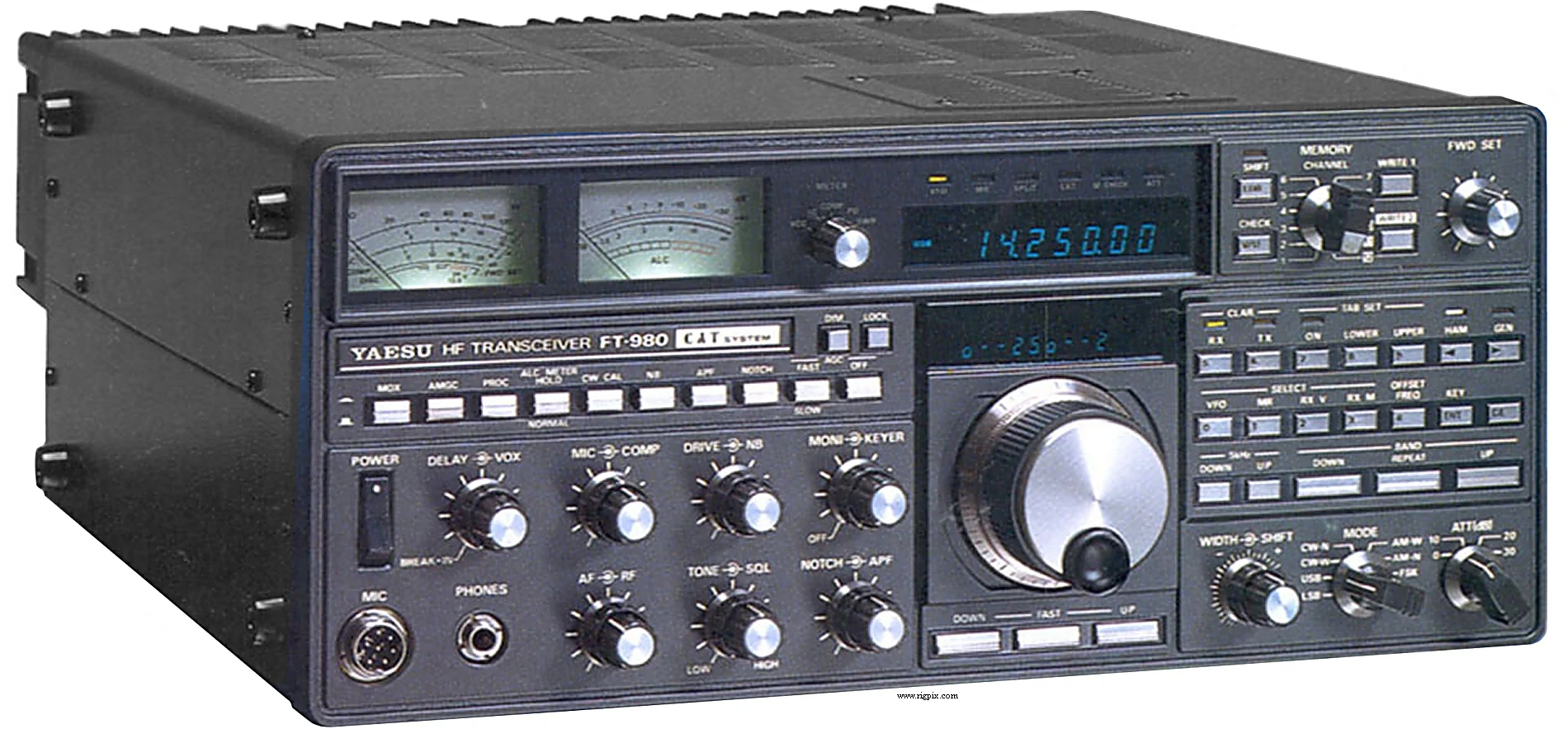

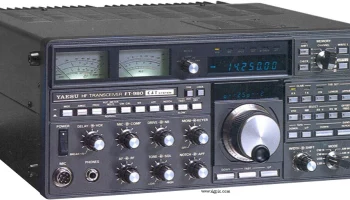

FT-980
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC RX: 0.15-30 МГц |
| Шаг перестройки | 10 Гц, 5 / 500 кГц |
| Стабильность частоты | ±3 ppm @ 0 до 40°C (32 до 104°F) |
| Режимы работы | АМ / FM / SSB / CW / AFSK |
| Каналы / управление памятью | 12 регулярных ячеек памяти RAM с резервным питанием от батареи (две батарейки типа R6 / AA) |
| Смещение ретранслятора / сдвиг | Нет выделенного. Вместо этого используйте доступные функции разделения |
| Источник питания | От сети: 100-120 / 200-234 В переменного тока |
| Ток потребления / мощность | Приём: 72 ВАПередача: Макс. 530 ВА |
| Импеданс антенны / разъём | 50 Ом / Один SO-239 + один RCA/Phono только для приёма |
| Габариты (Ш*В*Г) | 370*157*350 мм (14.57*6.18*13.78") |
| Вес | 17 Кг (37.48 фунта) |
| Другие особенности | Примечание. APF. Диммер. Управление через интерфейс CAT. Разъём выхода IF 455 кГц. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Тройной супергетеродин с тремя преобразованиями 1-е ПЧ: 47.055 МГц 2-е ПЧ: 8.9875 МГц 3-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | АМ Широкий (10 дБ SNR) 0.15-2 МГц: 22 мкВ 2-30 МГц: 1.4 мкВ АМ Узкий (10 дБ SNR) 0.15-2 МГц: 16 мкВ 2-30 МГц: 1 мкВ FM (12 дБ SINAD) 0.15-30 МГц: 6.3 мкВ SSB/CW/FSK (10 дБ SNR) 0.15-2 МГц: 4 мкВ 2-30 МГц: 0.25 мкВ CW Широкий (10 дБ SNR), при наличии дополнительного фильтра XF-8.9HC CW 0.15-2 МГц: 2.6 мкВ 2-30 МГц: 0.16 мкВ CW Узкий (10 дБ SNR), при наличии дополнительного фильтра XF-455.8MCN CW 0.15-2 МГц: 1.6 мкВ 2-30 МГц: 0.1 мкВ CW Широкий, при наличии дополнительного фильтра XF-8.9HC CW 600 Гц (-6 дБ)1.2 кГц (-60 дБ) CW Узкий, при наличии дополнительного фильтра XF-455.8MCN CW 300 Гц (-6 дБ)600 Гц (-60 дБ) |
| Избирательность | АМ Широкая полоса 6 кГц (-6 дБ)17 кГц (-60 дБ) АМ Узкая полоса 3 кГц (-6 дБ)9 кГц (-60 дБ) FM 12 кГц (-6 дБ)24 кГц (-60 дБ) SSB/CW/FSK 2.5 кГц (-6 дБ)4.2 кГц (-60 дБ) CW Широкий, при наличии дополнительного фильтра XF-8.9HC CW 600 Гц (-6 дБ)1.2 кГц (-60 дБ) CW Узкий, при наличии дополнительного фильтра XF-455.8MCN CW 300 Гц (-6 дБ)600 Гц (-60 дБ) |
| Изоляция по соседнему каналу | 70 дБ |
| Выходная мощность ЗЧ / громкоговоритель | 3 Вт при искажении 10% / 4 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 4-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Максимальная мощность передачи AM:25 Вт FM:50 Вт SSB (PEP):100 Вт CW:100 Вт |
|---|---|
| АМ | 25 Вт |
| FM | 50 Вт |
SSB (PEP)
| CW | 100 Вт |
|---|---|
| Модуляционная система | АМ: Низкий уровеньFM: Переменная реактивностьSSB: Балансированный |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спурты излучения | Лучше чем -50 дБ |
| Импеданс микрофона / разъём | 500-600 Ом / 8-контактный (разъём с металлическим замковым кольцом) |
| Уровень сигнала на входе микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1983-198x (вышедший из производства) |
|---|---|
| Дополнительная информация | 80C85 CPU |
| D3000026 FIF-80 MD-1B8 MH-1B8 XF-8.9GA XF-8.9HC XF-455.8MCN | Устройство телеграфии Компьютерный интерфейс Устройство настольного микрофона Устройство ручного микрофона Фильтр АМ (IF: 8.9 МГц) Узкий фильтр CW, 600 Гц (IF: 8.9 МГц) Узкий фильтр CW, 300 Гц (IF: 455 кГц) |
