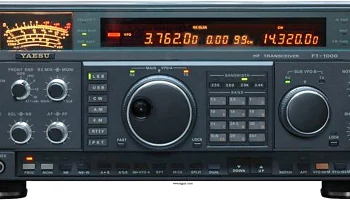

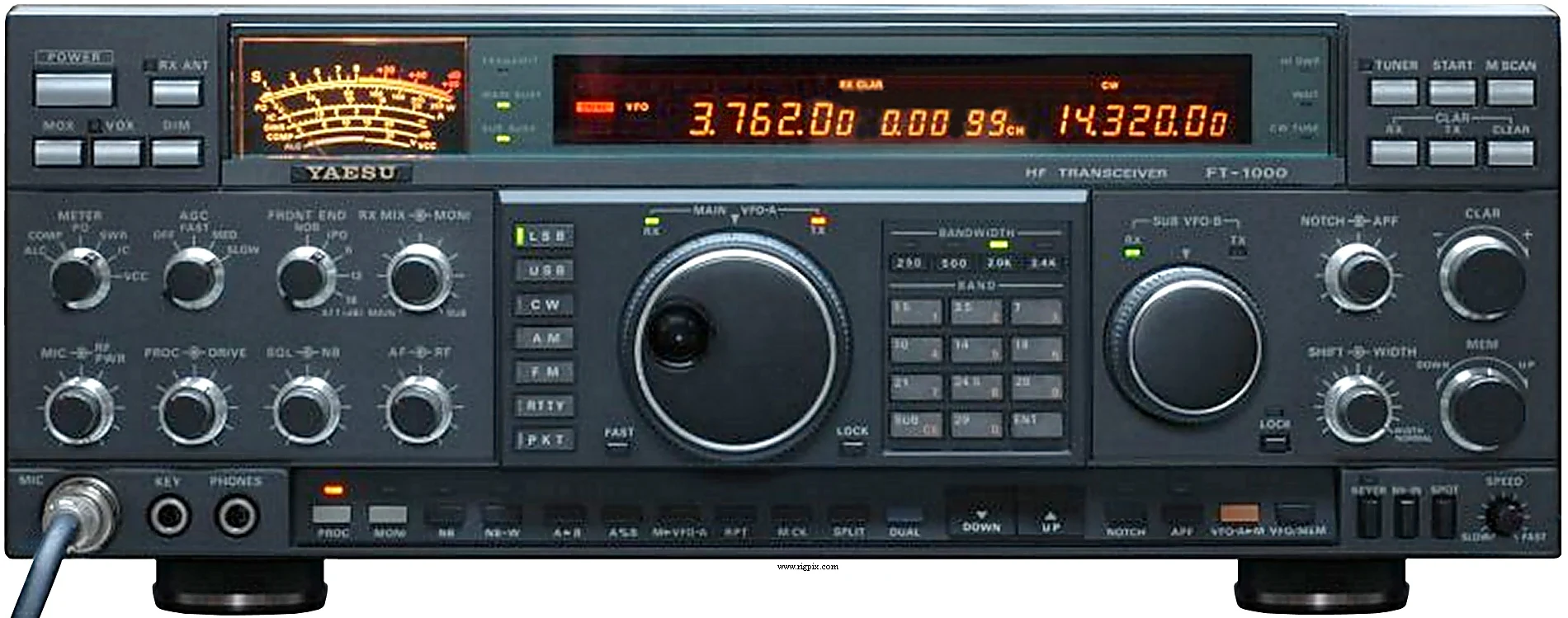

FT-1000(D)
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC RX: 0.1-30 МГц |
| Шаг перестройки | 10 / 100 Гц, 1 / 100 кГц |
| Стабильность частоты | Лучше чем ±2 ppm при 0 до 50°C (32 до 122°F)±0.5 ppm с использованием TCXO-1 |
| Режимы работы | АМ / FM / SSB / CW / RTTY / Пакетные сообщения |
| Каналы / управление памятью | 99 регулярных каналов памяти с резервированием данных литиевой батареей |
| Смещение / сдвиг репитера / повторителя | ±100 кГц |
| Источник питания | От сети: 100 / 110 / 117 / 200 / 220 / 234 В переменного тока (разъём IEC C14 с тремя контактами) |
| Ток потребления / мощность | Приём: 95 ВАПередача: Макс. 1050 ВА |
| Импеданс антенны / разъём | 50 Ом (с антенным тюнером от 16.5 до 150 Ом) / SO-239 |
| Габариты (Ш*В*Г) | 420*150*375 мм (16.54*5.9*14.76") |
| Вес | 25.5 Кг (56.22 фунта) |
| Другие особенности | Примечание. Автоматический антенный тюнер. Электронный ключ. Управление через интерфейс CAT. VOX. Диммер. CTCSS/PL 88.5 Гц для доступа к ретранслятору. Двойной приёмник. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Тройной супергетеродин с тройным преобразованием (FM) 1-е промежуточное: 73.62 МГц 2-е промежуточное: 8.215 МГц 3-е промежуточное: 455 кГц Четверной супергетеродин с четырьмя преобразованиями (АМ/ССБ/CW/RTTY/Пакетные сообщения) 1-е промежуточное: 73.62 МГц 2-е промежуточное: 8.215 МГц 3-е промежуточное: 455 кГц 4-е промежуточное: 100 кГц |
|---|---|
| Чувствительность | АМ (ширина полосы 6 кГц, отношение сигнал/шум 10 дБ) 0.1-0.25 МГц: 10 мкВ 0.25-0.5 МГц: 8 мкВ 0.5-1.8 МГц: 16 мкВ 1.8-30 МГц: 1 мкВ FM (отношение сигнал/интермодуляция 12 дБ) 28-30 МГц: 0.5 мкВ СSB/CW (ширина полосы 2.4 кГц, отношение сигнал/шум 10 дБ) 0.1-0.25 МГц: 1.25 мкВ 0.25-0.5 МГц: 1 мкВ 0.5-1.8 МГц: 2 мкВ 1.8-30 МГц: 0.25 мкВ |
| Избирательность | Доступные полосы пропускания Режим кнопки-6 дБ-60 дБ 2.4 кГцВсе кроме FM2.2 кГц3.8 кГц 2.0 кГцВсе кроме АМ/FM1.8 кГц3.6 кГц 500 ГцCW/RTTY/Packet500 Гц1.2 кГц 250 ГцCW/RTTY240 Гц700 Гц —АМ Широкий диапазон6 кГц14 кГц |
| Кнопка | Режимы |
| 2.4 кГц | Все кроме FM |
| 2.0 кГц | Все кроме АМ/FM |
| 500 Гц | CW/RTTY/Packet |
| 250 Гц | CW/RTTY |
| — | АМ Широкий диапазон |
| Изоляция изображения | 80 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при искажении 10% / сопротивление нагрузки 4 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 4-8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Максимальная выходная мощность АМ:50 Вт FM:200 Вт SSB (ППЭ):200 Вт CW:200 Вт RTTY/Packet:200 Вт |
|---|---|
| АМ | 50 Вт |
| FM | 200 Вт |
ССБ (ППЭ
| CW | 200 Вт |
|---|---|
| RTTY/Packet | 200 Вт |
| Модуляционная система | АМ: Низкоуровневая (ранняя стадия) FM: Переменная реактивность SSB: Балансированный, фильтрованный несущий колебание |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±2.5 кГц |
| Спуровые излучения | Лучше чем -50 дБ |
| Импеданс микрофона / разъём | 500-600 Ом / 8-контактный (металлический замок с кольцевым соединением) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1990-199x (вышедший из производства) |
|---|---|
| Дополнительная информация | Буква D после названия означает, что следующие опции были включены производителем по умолчанию: BPF-1, TCXO-1, XF-C, XF-D и XF-E. Примечание! Буква D не была напечатана непосредственно на радиоприёмнике. Новая цена в октябре 1990 года в США ($3399.00 — модель без буквы D; $4399.00 — модель с буквой D). Новая цена в декабре 1990 года в Швеции: SEK 40905:- (модель без буквы D) |
| BPF-1 DVS-2 FIF-232C LL-5 MD-1C8 SP-5 TCXO-1 XF-C (XF-455K-262-01) XF-D (XF-455K-202-01) XF-E (XF-455K-501-01) XF-F (XF-455K-251-01) XF-455MC YH-77ST | Модуль полосового фильтра Цифровая запись речевого сообщения Интерфейс управления через CAT Телефонный патч Внешний громкоговоритель с фильтрами Высокостабильный эталонный генератор частоты. ±0.5 ppm Фильтр, все режимы кроме FM. 2.4 кГц Фильтр, все режимы кроме АМ/FM. 2.0 кГц Узкий фильтр CW/RTTY/Packet. 500 Гц Узкий фильтр CW/RTTY. 250 Гц Узкий субприёмник CW. 600 Гц Легкие наушники |
