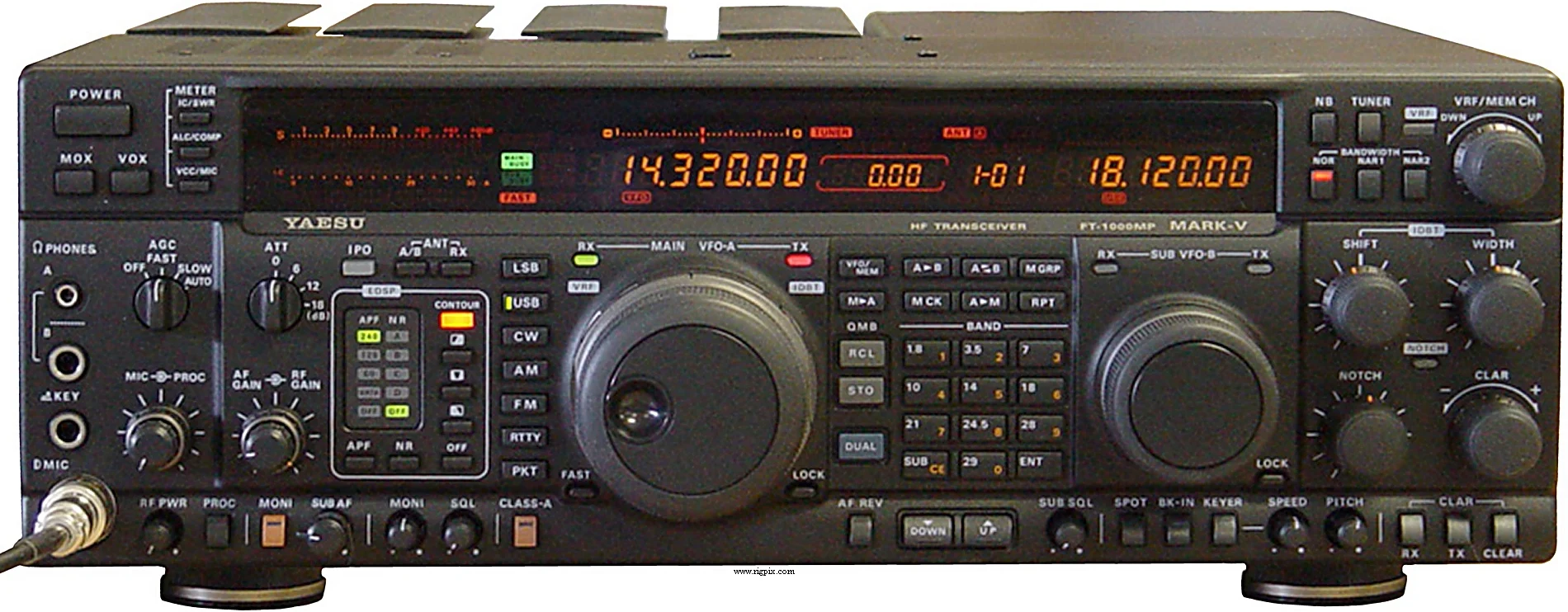

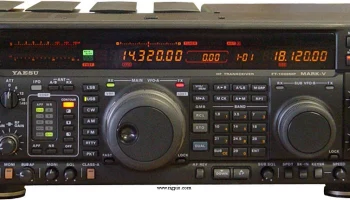

FT-1000MP Mark V
Источник:
ОБЩИЕ
| Type | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC RX: 0.1-30 МГц |
| Шаг перестройки | 0.625/1.25/2.5/5/10 Гц (для SSB/CW/RTTY)100 Гц (для AM/FM) |
| Стабильность частоты | ±0.5 ppm при 25°C (77°F), после прогрева в течение 1 минуты±0.25 ppm с опцией TCXO-6 |
| Режимы работы | TX: AM / FM / SSB / CW / RTTY / Пакетный режим RX: AM / AM-синхронизация / FM / SSB / CW / RTTY / Пакетный режим |
| Каналы / управление памятью | 99 регулярных каналов 9 PMS 5 QMB ОЗУ хранения с резервированием литиевой батареей (CR2032) |
| Смещение / сдвиг репитера / сдвига | ±0-200 кГц |
| Источник питания | 13.8 и 30 В постоянного тока от отдельного блока питания FP-29 (разъём Molex на 6 контактов) |
| Ток потребления / мощность | RX: Макс. 2.7 А TX: Макс. 2.2 А при 13.8 В и 14.5 А при 30 В |
| Импеданс антенны / разъём | 50 Ом (с антенным тюнером до 16.5-150 Ом) / Два разъёма SO-239 |
| Габариты (Ш*В*Г) | 410*135*347 мм (16*5.3*13.7") |
| Вес | 14 кг (31 фунт) |
| Другие особенности | CTCSS/PL. Автоматический антенный тюнер. VOX. Контроль через интерфейс CAT. Двойной приём. DSP |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Тройное супергетеродинное преобразование (FM) 1-е ПЧ: 70.455 МГц 2-е ПЧ: 8.215 МГц 3-е ПЧ: 455 кГц Четверное супергетеродинное преобразование (AM/SSB/CW) 1-е ПЧ: 70.455 МГц 2-е ПЧ: 8.215 МГц 3-е ПЧ: 455 кГц 4-е ПЧ: ? |
|---|---|
| Чувствительность | AM (10 дБ отношение сигнал/шум, полоса 6 кГц) 0.5-1.8 МГц: 13 мкВ 1.8-30 МГц: 2 мкВ FM (12 дБ SINAD) 1.8-30 МГц: 0.5 мкВ SSB/CW (10 дБ отношение сигнал/шум, полоса 2.0 кГц) 0.5-1.8 МГц: 2 мкВ 1.8-30 МГц: 0.16 мкВ |
| Избирательность | Доступные полосы пропускания Настройки Режим-6 дБ-60 дБ 2.0 кГцВсе кроме FM1.8 кГц3.6 кГц 2.4 кГцВсе кроме FM2.2 кГц4.2 кГц 250 ГцCW/RTTY/Packet250 Гц700 Гц 500 ГцCW/RTTY/Packet500 Гц1.8 кГц —AM Широкий диапазон4 кГц14 кГц —FM8 кГц19 кГц |
| Настройка | Режимы |
| 2.0 КГц | Все кроме FM |
| 2.4 КГц | Все кроме FM |
| 250 Гц | CW/RTTY/Packet |
| 500 Гц | CW/RTTY/Packet |
| — | AM Широкий диапазон |
| — | FM |
| Изоляция зеркального канала | Основной приёмник: 80 дБПодавленный приёмник: 50 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при искажении 10% / 4 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 4-8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Максимальная выходная мощность AM:50 Вт FM:200 Вт SSB (ППЭ):200 Вт CW:200 Вт |
|---|---|
| AM | 50 Вт |
| FM | 200 Вт |
SSB (ППЭ)
| CW | 200 Вт |
|---|---|
| Модуляционная система | AM: Низкоуровневая модуляция, ранний этап FM: Переменная реактивность SSB: Балансная модуляция AFSK: Модуляция с аудиочастотным сдвигом |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±2.5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 500-600 Ом / 8-контактный (металлический замок-разъём) |
| Уровень входного уровня микрофона | — |
ПРОЧЕЕ
| Произведено | 2000-2005 (Перестал выпускаться) |
|---|---|
| Дополнительная информация | — |
| DVS-2 FH-1 LL-7 MD-100A8X MH-31B8 SP-8 TCXO-6 YF-110CN YF-110SN YF-114CN YF-114SN YF-115C YH-77STA | Цифровой речевой рекордер Блок дистанционного управления Телефонный патч Блок установки внутри SP-8 Подвесной настольный микрофон Ручной микрофон Внешний громкоговоритель с фильтрами. Опция телефонного патча Высокостабильный эталонный генератор частоты. ±0.25 ppm Узкий фильтр CW. 250 Гц. ПЧ: 455 кГц Фильтр. 2 кГц. ПЧ: 455 кГц Фильтр. 250 Гц. ПЧ: 8.2 МГц Фильтр. 2 кГц. ПЧ: 8.2 МГц Механический фильтр CW/RTTY фирмы Collins. 500 Гц. ПЧ: 455 кГц Легкие наушники |
