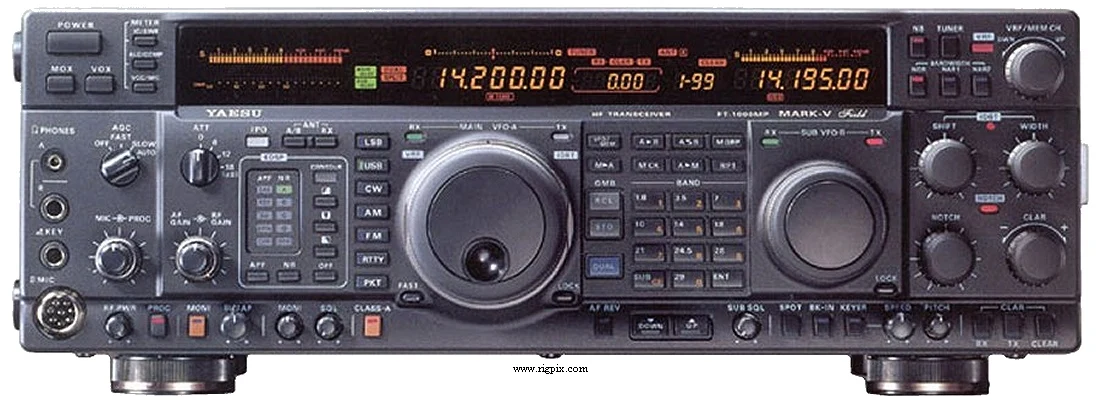

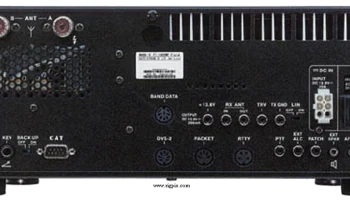

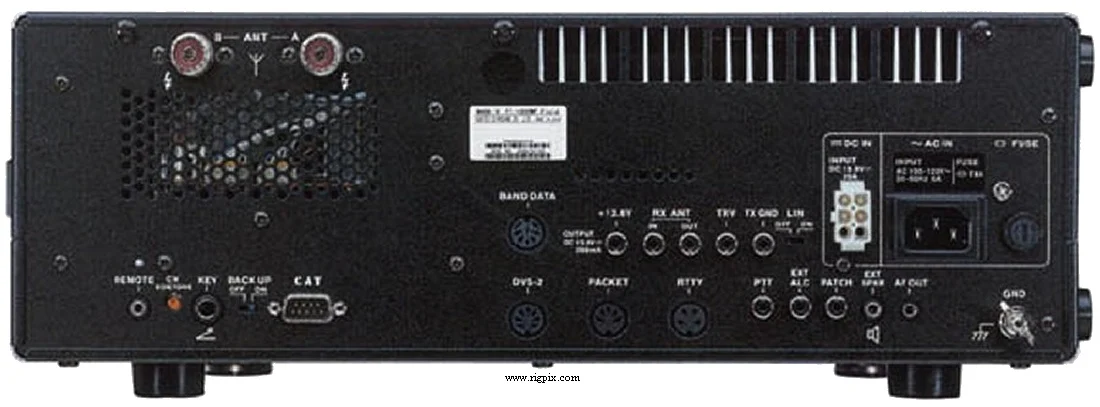

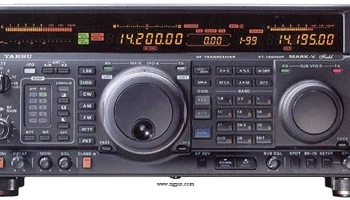

FT-1000MP Mark V Field
Источник:
ОБЩИЕ
| Type | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC RX: 0.1-30 МГц |
| Шаг перестройки | 0.625 / 1.25 / 2.5 / 5 / 10 Гц (SSB/CW/FSK)100 Гц (AM/FM) |
| Стабильность частоты | ±0.5 ppm при 25°C (77°F), после прогрева 1 минута±0.25 ppm с опцией TCXO-6 |
| Режимы работы | TX: AM / FM / SSB / CW / RTTY / Пакет RX: AM / AM-синхронизация / FM / SSB / CW / RTTY / Пакет |
| Каналы / управление памятью | 99 регулярных 9 сканируемых краёв (PMS) 5 QMB памяти RAM хранения с резервированием литиевой батареи (CR2032) |
| Смещение ретранслятора / сдвиг | ±0-200 кГц |
| Источник питания | От сети: 100-120 В переменного тока или 200-240 В переменного тока (разъём IEC C14 на три контакта) или 13.8 В постоянного тока (разъём Molex на шесть контактов) |
| Ток потребления / мощность | RX: Макс. 2.7 А при 13.8 В DC TX: Макс. 20 А при 13.8 В DC |
| Импеданс антенны / разъём | 50 Ом (с антенным тюнером от 16.5 до 150 Ом) / Два разъёма SO-239 |
| Габариты (Ш*В*Г) | 410*135*347 мм (16.14*5.32*13.66") |
| Вес | 15 кг (33.07 фунта) |
| Другие особенности | Кодер CTCSS/PL. Управление через интерфейс CAT. IDBT. Э-DSP. Двойной приёмник. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Тройной супергетеродин (FM) 1-й ПЧ: 70.455 МГц 2-й ПЧ: 8.215 МГц 3-й ПЧ: 455 кГц Четверной супергетеродин (АМ/ССБ/CW/FSK) 1-й ПЧ: 70.455 МГц 2-й ПЧ: 8.215 МГц 3-й ПЧ: 455 кГц 4-й ПЧ: ? |
|---|---|
| Чувствительность | АМ (соотношение сигнал/шум 10 дБ, ширина полосы 6 кГц) 0.5-1.8 МГц: 13 мкВ 1.8-30 МГц: 2 мкВ FM (соотношение SINAD 12 дБ) 1.8-30 МГц: 0.5 мкВ SSB/CW (соотношение сигнал/шум 10 дБ, ширина полосы 2.4 кГц) 0.5-1.8 МГц: 2 мкВ 1.8-30 МГц: 0.16 мкВ |
| Избирательность | Доступные полосы пропускания Кнопочные режимы-6 дБ-60 дБ 2.4 кГцВсе кроме FM2.2 кГц4.2 кГц 2.0 кГцВсе кроме FM1.8 кГц3.6 кГц 500 ГцCW/RTTY/Packet500 Гц1.8 кГц 250 ГцCW/RTTY/Packet250 Гц700 Гц —АМ Широкий диапазон4 кГц14 кГц —FM8 кГц19 кГц |
| Кнопка | Режимы |
| 2.4 кГц | Все кроме FM |
| 2.0 кГц | Все кроме FM |
| 500 Гц | CW/RTTY/Packet |
| 250 Гц | CW/RTTY/Packet |
| — | АМ Широкий диапазон |
| — | FM |
| Изображение подавления | Основной приёмник 1.8-30 МГц: не хуже 80 дБ Подсубблок 1.8-30 МГц: не хуже 50 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при искажении 10% / 4 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм / 4-8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Максимальная мощность AM:25 Вт FM:100 Вт SSB (PEP):100 Вт CW:100 Вт |
|---|---|
| AM | 25 Вт |
| FM | 100 Вт |
ССБ (PEP)
| CW | 100 Вт |
|---|---|
| Система модуляции | AM: A3E Низкоуровневая (ранняя стадия) FM: F3E Переменная реактивность SSB: J3E Балансированная АФСК J1D, J2D Частотная аудио-частотная манипуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±2.5 кГц |
| Спурты излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 500-600 Ом / 8-контактный (металлический замок-разъём) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | 2002-2005 (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| DVS-2 FH-1 FRB-5 FTV-1000 LL-7 MD-100A8X MH-31B8 SP-8 TCXO-6 YF-110CN YF-110SN YF-114CN YF-114SN YF-115C YH-77STA | Цифровой речевой рекордер Удалённый пульт управления Блок реле Передатчик для 6-метрового диапазона Телефонный патч Устройство крепления внутри SP-8 Настольный микрофон Ручной микрофон Внешний громкоговоритель с фильтрами. Опция телефонного патча Высокостабильный эталонный генератор частоты. ±0.25 ppm Узкий фильтр CW. 250 Гц. ПЧ: 455 кГц Фильтр. 2 кГц. ПЧ: 455 кГц Фильтр. 250 Гц. ПЧ: 8.2 МГц Фильтр. 2 кГц. ПЧ: 8.2 МГц Механический фильтр CW/RTTY фирмы Collins. 500 Гц. ПЧ: 455 кГц Легкие наушники |
