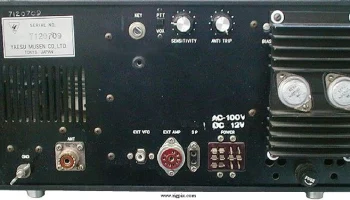

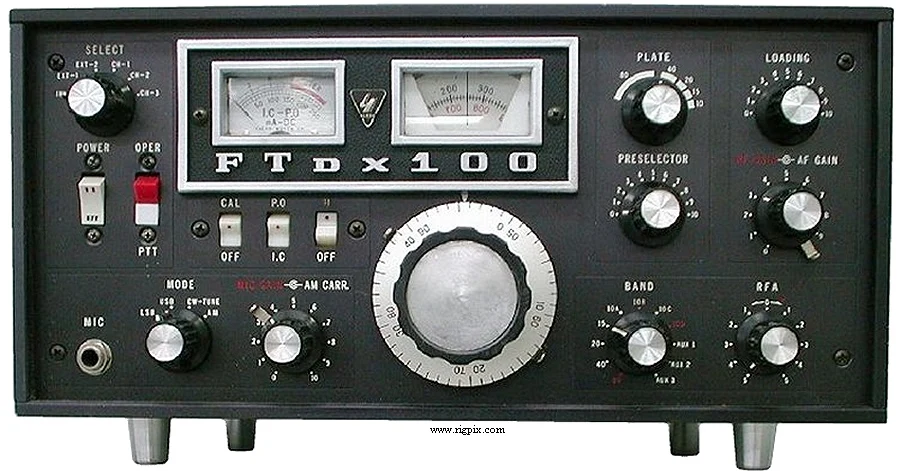

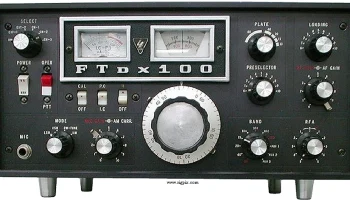

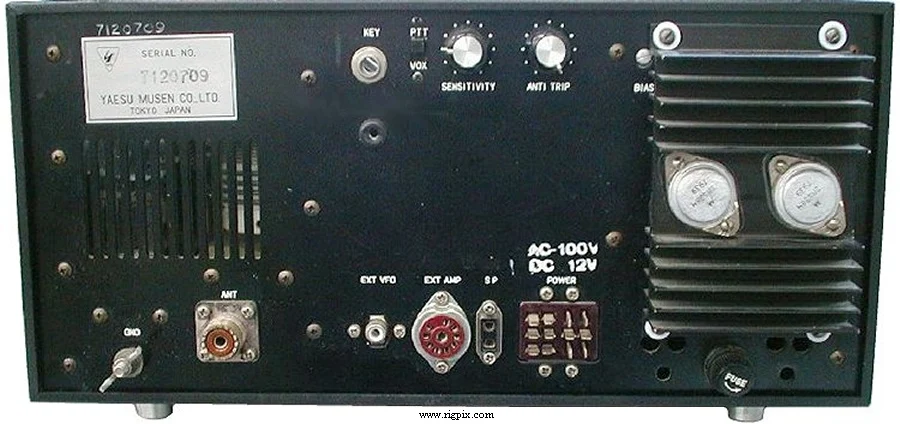

FTDX-100
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | 10-80 м в восьми диапазонах: 3.5-4.0 МГц (80 м) 7.0-7.5 МГц (40 м) 14.0-14.5 МГц (20 м) 21.0-21.5 МГц (15 м) 28.0-28.5 МГц (10 м А) 28.5-29.0 МГц (10 м В) 29.0-29.5 МГц (10 м С) 29.5-30.0 МГц (10 м Д) Плюс три дополнительных вспомогательных диапазона |
| Шаг перестройки | Аналоговый / непрерывный |
| Стабильность частоты | — |
| Режим работы | АМ / SSB / CW |
| Каналы / управление памятью | 3 опциональных XTAL управляемых канала |
| Смещение ретранслятора / сдвиг | Нет |
| Источник питания | От сети: 100 / 110 / 117 / 200 / 220 / 234 В ACили 12 В DC с опциональным DC-DC конвертером (12-контактный разъем Jones) |
| Ток потребления / мощность | Приём: 35 ВтПередача: Макс. 150 Вт |
| Импеданс антенны / разъём | 40-100 Ом / SO-239 |
| Габариты (Ш*В*Г) | 334*153*262 мм (13.15*6.02*10.31") |
| Вес | 13.61 Кг (30 фунтов) |
| Другие особенности | VOX. Калибратор 100 кГц. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноканальный супергетеродин с промежуточной частотой: 3.18 МГц |
|---|---|
| Чувствительность | Менее 1 мкВ (10 дБ S+N/N) |
| Избирательность | 2.3 кГц (-6 дБ)4.5 кГц (-55 дБ) |
| Изоляция от зеркального изображения сигнала | — |
| Выходная мощность звукового сопровождения / громкоговорителя | 1 Вт при 10% искажениях /? Ом |
| Разъём внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность передатчика | АМ: ~15 Вт (вход 50 Вт) SSB (PEP): ~65 Вт (вход 120 Вт) CW: ~65 Вт (вход 120 Вт) Примечание! Выходная мощность немного ниже на диапазоне 10 м |
|---|---|
| АМ | ~15 Вт (вход 50 Вт) |
SSB (PEP)
| CW | ~65 Вт (вход 120 Вт) |
|---|---|
| Модуляционная система | — |
| Максимальная девиация FM (установлено заводом-изготовителем) | Без FM |
| Спуровые излучения | Лучше чем -40 дБ |
| Импеданс микрофона / разъём | ? Ом / 3-контактный (разъём 1/4" jack) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1967-196x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| - | - |
