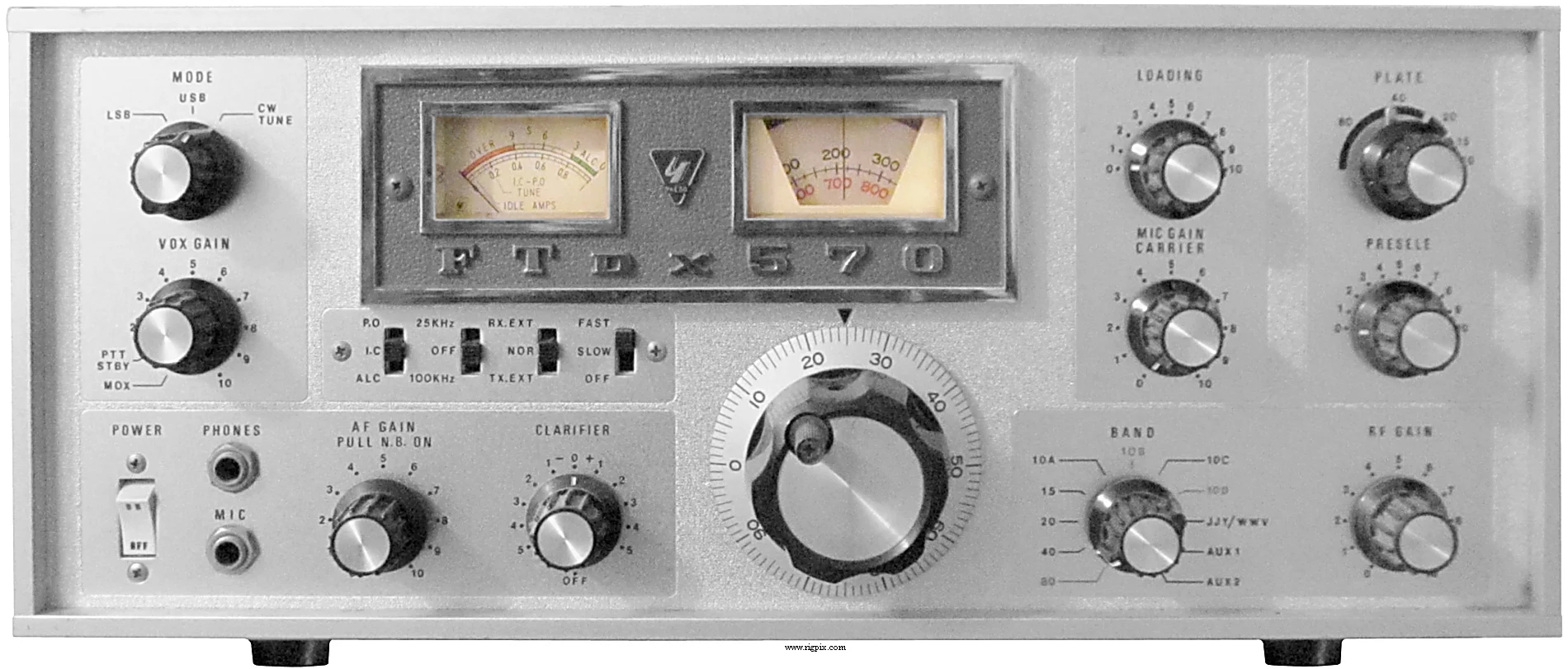

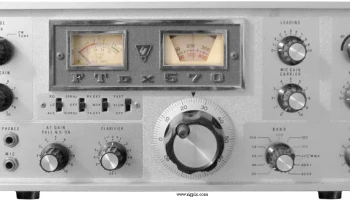

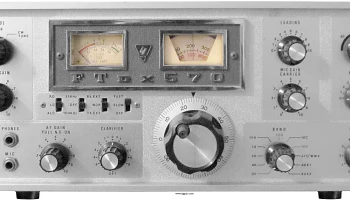

FTDX-570
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | 10-80 м в восьми диапазонах: 3.5-4.0 МГц (80 м) 7.0-7.5 МГц (40 м) 14.0-14.5 МГц (20 м) 21.0-21.5 МГц (15 м) 28.0-28.5 МГц (10 м А) 28.5-29.0 МГц (10 м В) 29.0-29.5 МГц (10 м С) 29.5-30.0 МГц (10 м D) Плюс два дополнительных вспомогательных диапазона Также 10.0-10.5 МГц JJY/WWV (только приём) |
| Настройка | Аналоговая / непрерывная |
| Стабильность частоты | 100 Гц за любой период времени 30 минут после прогрева |
| Режим работы | SSB / CW |
| Каналы / управление памятью | Нет |
| Репитерный сдвиг / смещение | Нет |
| Источник питания | От сети: 117 / 220 В переменного тока |
| Ток потребления / мощность | Приём:? ВА Передача: Макс? ВА |
| Импеданс антенны / разъём | 50-100 Ом / SO-239 |
| Габариты (Ш*В*Г) | 400*159*349 мм (15.75*6.25*13.75") |
| Вес | 18.1 Кг (40 фунтов) |
| Прочие особенности | Примечание. VOX. Калибратор 25/100 кГц. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е ПЧ: 5.52-6.02 МГц 2-е ПЧ: 3.18 МГц |
|---|---|
| Чувствительность | 0.5 мкВ (20 дБ SNR @ 14 МГц) |
| Избирательность | SSB/CW: 2.4 кГц (-6 дБ)4.2 кГц (-60 дБ) CW узкий (с опциональным фильтром) 600 Гц (-6 дБ)1.2 кГц (-60 дБ) |
| Изображение подавления | — |
| Выходная мощность AF / громкоговорителя | 1 Вт при ?% искажений / 8 Ом |
| Разъём внешнего громкоговорителя | 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Максимальная мощность PEP SSB: ~250 Вт (вход 560 Вт) CW: ~200 Вт (вход 430-500 Вт) |
|---|
SSB (PEP)
| CW | ~200 Вт (вход 430-500 Вт) |
|---|---|
| Модуляционная система | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | Без FM |
| Спуровые излучения | Лучше чем -40 дБ |
| Импеданс микрофона / разъём | ? Ом / 3-контактный (разъём 1/4 дюйма) |
| Уровень сигнала микрофонного входа | — |
ПРОЧЕЕ
| Произведено | Япония, 1972-197x (вышедший из производства) |
|---|---|
| Дополнительная информация | Встроенный громкоговоритель и охлаждающий вентилятор Новая цена в марте 1972 года в США: $549.95 |
| XF31C | Узкий фильтр CW. 600 Гц |
