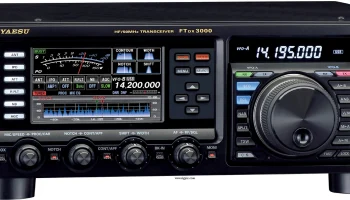

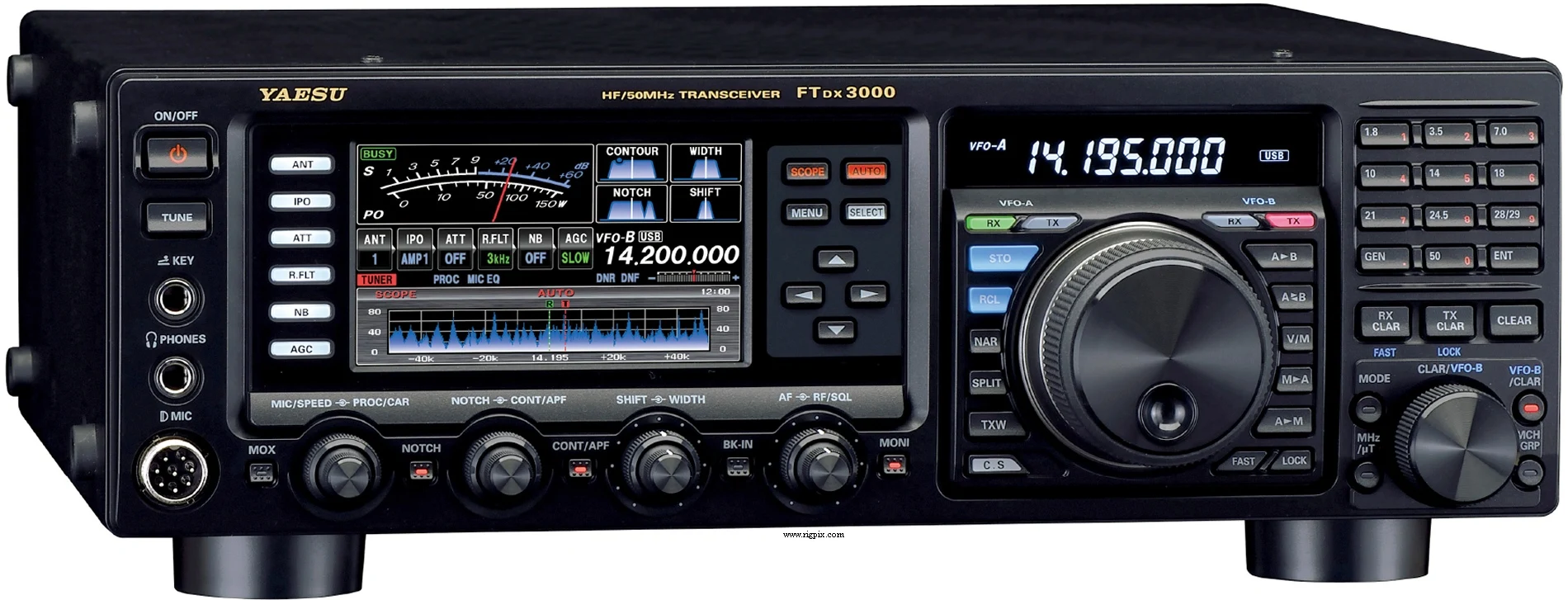

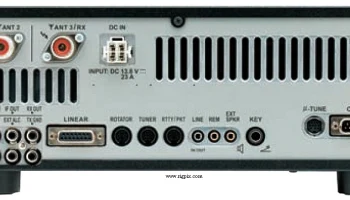

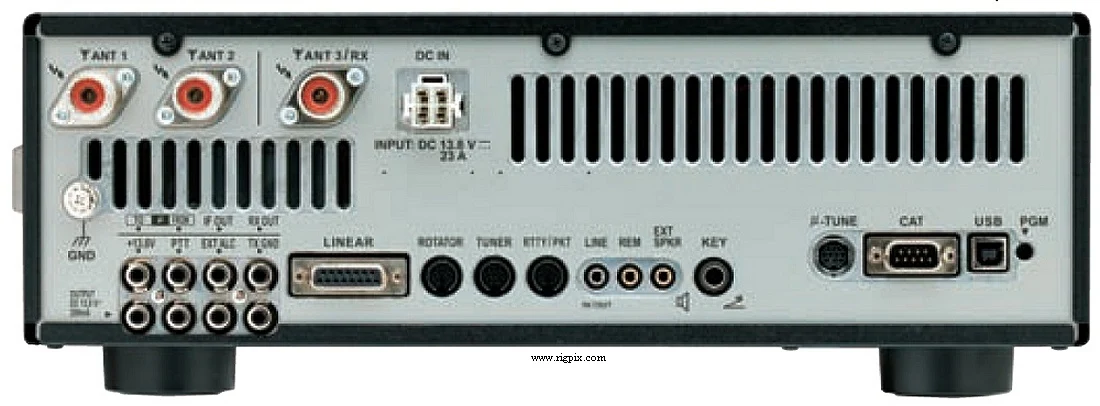

FTDX-3000
Источник:
ОБЩИЕ
| Type | Радиолюбительский HF/VHF трансивер |
|---|---|
| Frequency range | TX: 10-160 м + WARC / 6 м RX: 0.03-56 МГц |
| Tuning steps | 1 / 10 Гц (АМ/ССВ/КВ)100 Гц (FM) |
| Frequency stability | ±0.5 ppm при температуре от -10 до +50°C (от 14 до 122°F), после прогрева в течение 1 минуты |
| Mode | АМ / FM / СSB / CW / RTTY / Пакетное сообщение |
| Каналы / управление памятью | 99 регулярных каналов с альфа-метками 5 QMB 9 пар краевых сканирующих точек (PMS) Неразрушаемое EEPROM-хранение |
| Повторитель смещения / сдвиг | 10 м: 0-1 МГц с шагом 50 кГц 6 м: 0-4 МГц с шагом 10 кГц |
| Источник питания | 13.8 В постоянного тока ±10% |
| Ток потребления / мощность | RX: Макс. 2.1 А TX: Макс. 23 А |
| Импеданс антенны / разъём | 50 Ом / Три разъёма SO-239 (для диапазона HF 16.7-150 Ом; для диапазона 6 м 25-100 Ом с антенным тюнером на борту) |
| Габариты (Ш*В*Г) | 365*115*312 мм (14.37*4.53*12.28") |
| Вес | 10 кг (22.05 фунта) |
| Другие особенности | Высокопроизводительные кварцевые фильтры крыши. 3.5-дюймовый TFT-дисплей. Высокоскоростной спектрограф. 32-разрядный цифровой сигнальный процессор IF-DSP. Выход IF на частоте 9 МГц. Автоматический антенный тюнер. Управление через интерфейс компьютера. CTCSS/PL. Порты USB и µ-тюнинга. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е промежуточное: 9 МГц 2-е промежуточное: 30 кГц (24 кГц для АМ/FM) |
|---|---|
| Чувствительность | АМ (полоса пропускания: 6 кГц, 10 дБ S+N/N) 0.5-1.8 МГц: 28 мкВ 1.8-30 МГц: 2 мкВ 50-54 МГц: 1 мкВ FM (полоса пропускания: 15 кГц, 12 дБ SINAD) 28-30 МГц: 0.5 мкВ 50-54 МГц: 0.35 мкВ SSB (полоса пропускания: 2.4 кГц, 10 дБ S+N/N) 0.5-1.8 МГц: 4 мкВ 1.8-30 МГц: 0.16 мкВ 50-54 МГц: 0.125 мкВ |
| Избирательность | ШИРИНА: Центр АМ 6 кГц (-6 дБ)15 кГц (-60 дБ) FM 15 кГц (-6 дБ)25 кГц (-60 дБ) SSB 2.4 кГц (-6 дБ)3.6 кГц (-60 дБ) CW/RTTY/PKT 500 Гц (-6 дБ)750 Гц (-60 дБ) |
| Отношение изображения к сигналу | 70 дБ (HF)60 дБ (6 м) |
| Выходной аудиосигнал / громкоговоритель | 2.5 Вт при искажении 10% / импеданс 4 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, импеданс 4-8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность передатчика | HF6 м АМ:2-25 Вт2-25 Вт FM:5-100 Вт5-100 Вт SSB (PEP):5-100 Вт5-100 Вт CW:5-100 Вт5-100 Вт |
|---|---|
| АМ | 2-25 Вт |
| FM | 5-100 Вт |
SSB (PEP)
| CW | 5-100 Вт |
|---|---|
| Модуляционная система | АМ: Низкоуровневая (ранняя стадия) FM: Переменная реактивность SSB: Балансированная |
| Максимальное отклонение FM (установлено заводом-изготовителем) | Нормальный режим: ±5 кГцУзкий режим: ±2.5 кГц |
| Спуровые излучения | Лучше чем -60 дБ (HF)Лучше чем -65 дБ (6 м) |
| Импеданс микрофона / разъём | 200 Ом до 10 кОм (номинальное значение 600 Ом) / 8-контактный разъём (металлический замок кольца) |
| Уровень сигнала микрофонного входа | — |
ПРОЧЕЕ
| Manufactured | Япония, 2012-20xx |
|---|---|
| Дополнительная информация | — |
| - | - |
