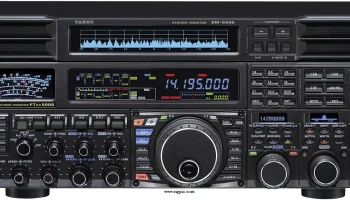

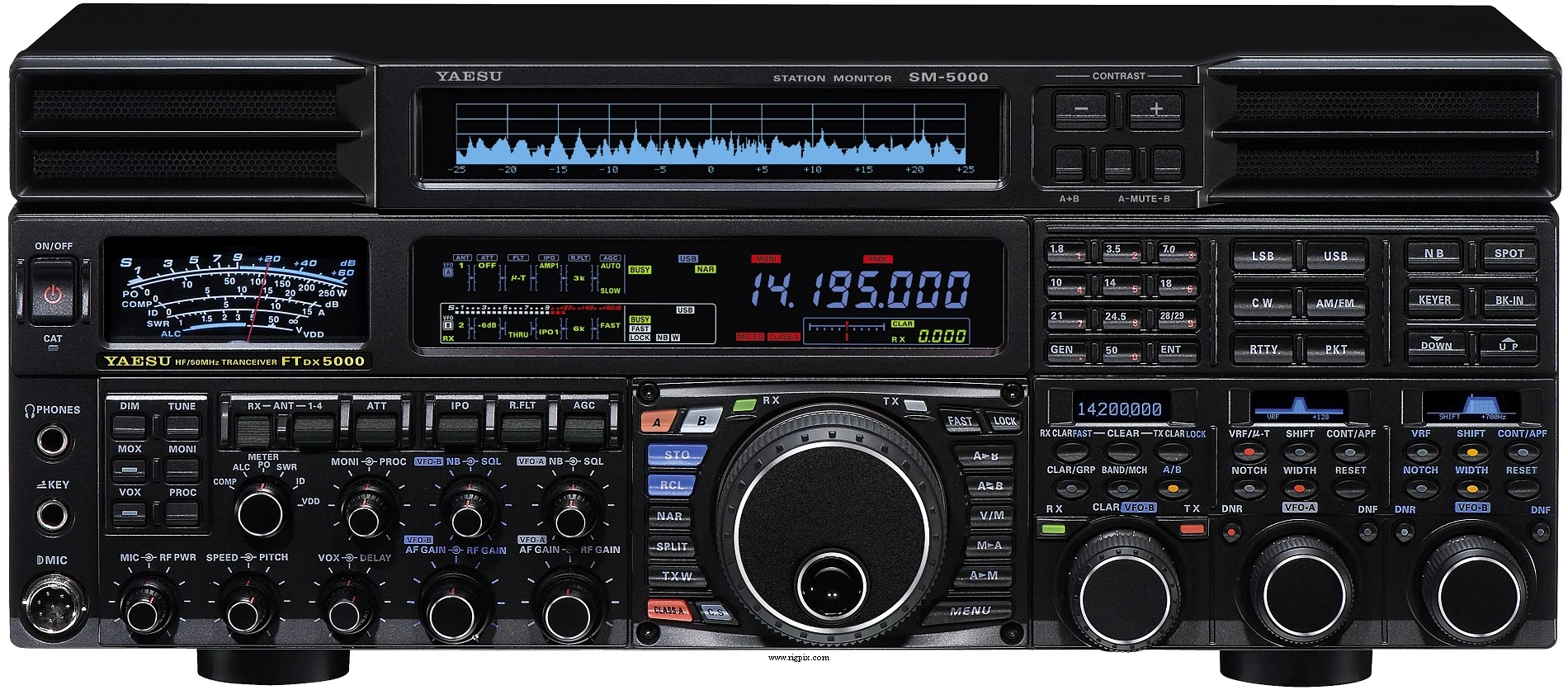

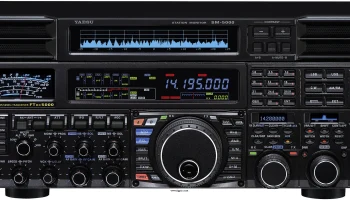

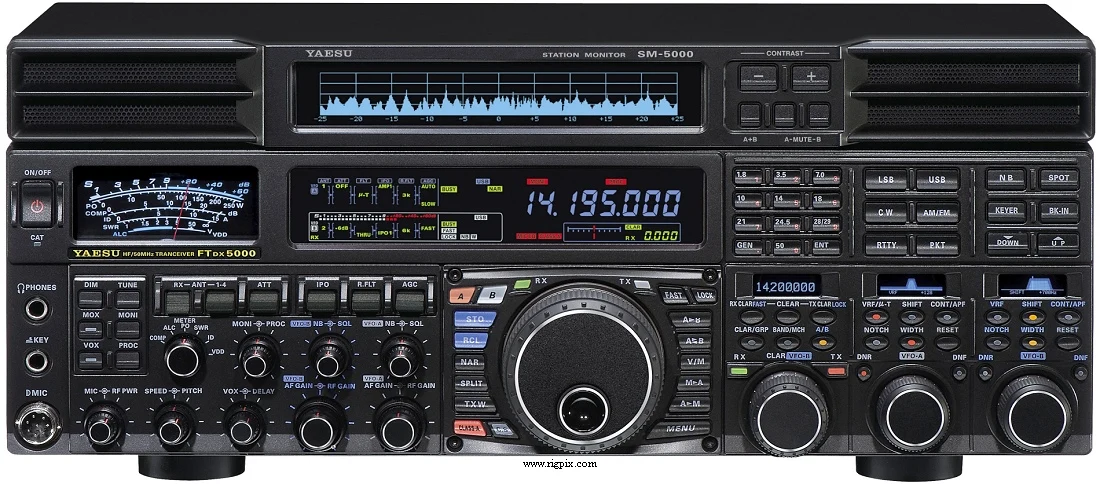

FTDX-5000MP
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF/VHF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC / 6 м RX: 0.03-60 МГц |
| Шаг перестройки | 1 / 5 / 10 / 100 Гц |
| Стабильность частоты | ±0.05 ppm (OCXO) @ -10 до +60°C (14 до 140°F), после 1 минуты прогрева |
| Режимы работы | АМ / FM / SSB / CW / RTTY / Пакетные сообщения |
| Каналы / управление памятью | 99 регулярных каналов с альфа-метками 5 QMB 9 сканирующих пар краёв (PMS) Неразрушаемое EEPROM хранение |
| Смещение ретранслятора / сдвиг | 10 м: от 0 до 1 МГц с шагом 10 кГц 6 м: от 0 до 4 МГц с шагом 10 кГц |
| Источник питания | От сети: 90-264 В переменного тока (разъём IEC C14 на три контакта) |
| Ток потребления / мощность | Приём: 70-80 ВАПередача: Макс. 720 ВА |
| Импеданс антенны / разъём | HF: 50 Ом / SO-239 (16.7-150 Ом при использовании антенного тюнера) 6 м: 50 Ом / SO-239 (25-100 Ом при использовании антенного тюнера) |
| Габариты (Ш*В*Г) | 462*135*389 мм (18.19*5.32*15.31") |
| Вес | 21 кг (46.3 фунта), +2.5 кг (5.51 фунта) для SM-5000 |
| Другие особенности | CTCSS/PL. Два 32-разрядных процессора DSP с плавающей точкой. Управление через интерфейс CAT. Двойной приёмник. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | VFO A: Супергетеродин с двойным преобразованием 1-е ПЧ: 9 МГц 2-е ПЧ: 30 кГц (24 кГц для АМ/FM) VFO B: Супергетеродин с тройным преобразованием 1-е ПЧ: 40.455 МГц 2-е ПЧ: 455 кГц 3-е ПЧ: 30 кГц (24 кГц для АМ/FM) |
|---|---|
| Чувствительность | АМ (ширина полосы 6 кГц, соотношение сигнал/шум 10 дБ) 0.5-1.8 МГц: 6 мкВ 1.8-30 МГц: 2 мкВ 50-54 МГц: 1 мкВ FM (ширина полосы 16 кГц, отношение сигнал/интермодуляция 12 дБ) 28-30 МГц: 0.5 мкВ 50-54 МГц: 0.35 мкВ SSB/CW (ширина полосы 2.4 кГц, соотношение сигнал/шум 10 дБ) 0.5-1.8 МГц: 2 мкВ 1.8-30 МГц: 0.2 мкВ 50-54 МГц: 0.125 мкВ |
| Избирательность | АМ: 6 кГц (-6 дБ)15 кГц (-60 дБ) FM: 12 кГц (-6 дБ)30 кГц (-60 дБ) SSB: 2.4 кГц (-6 дБ)3.6 кГц (-60 дБ) CW: 500 Гц (-6 дБ)750 Гц (-60 дБ) |
| Отражение изображения сигнала | 70 дБ (HF)60 дБ (6 м) |
| Выходная мощность звукового канала / громкоговорителя | 2.5 Вт при искажении 10% / 4 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 4-8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | HF6 м АМ:5-50 Вт5-50 Вт FM:10-200 Вт10-200 Вт SSB (PEP):10-200 Вт10-200 Вт SSB (Класс A):10-75 Вт10-75 Вт CW:10-200 Вт10-200 Вт |
|---|---|
| АМ | 5-50 Вт |
| FM | 10-200 Вт |
SSB (PEP)
| SSB (Класс A) | 10-75 Вт |
|---|---|
| CW | 10-200 Вт |
| Система модуляции | АМ: Низкоуровневая (ранняя стадия) FM: Переменная реактивность SSB: Балансный режим |
| Максимальное отклонение FM (установлено заводом-изготовителем) | Нормальный: ±5 кГцУзкий: ±2.5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 200 Ом до 10 кОм (номинальное значение 600 Ом) / 8-контактный разъём (металлический замок кольца) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 2009-20xx (вышедший из производства) |
|---|---|
| Дополнительная информация | XF-126CN 300 Гц фильтр крыши и SM-5000 монитор станции были включены в комплект поставки этой версии MP. Новая цена в Швеции в 2012 году: SEK 62950:- |
| DMU-2000 MD-200A8X MTU-30/20 MTU-80/40 MTU-160 RF MU-2000 SP-2000 T9101556 VL-1000 YH-77STA | Устройство управления данными Настольный микрофон Внешний блок микротюнинга для диапазонов 20 и 30 метров Внешний блок микротюнинга для диапазонов 40 и 80 метров Внешний блок микротюнинга для диапазона 160 метров Набор микротюнинга RF (требуется для установки блоков микротюнинга) Внешний громкоговоритель с фильтрами Подключение антенного ротатора Кабель линейного усилителя Легкие наушники |
