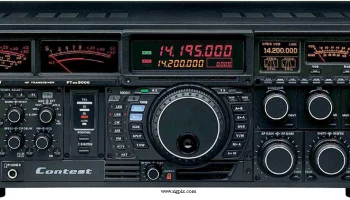

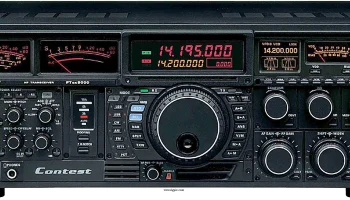

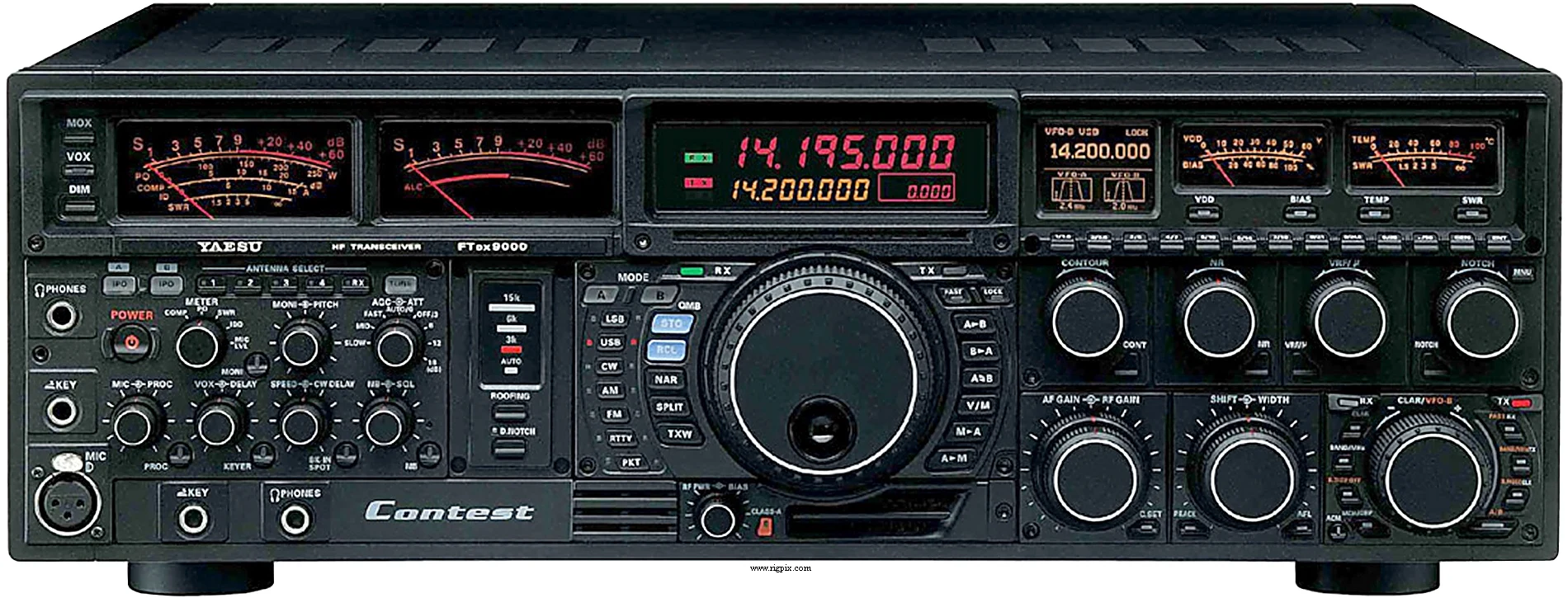

FTDX-9000 Contest
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF/VHF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC / 50-54 МГц RX: 0.03-60 МГц |
| Шаг перестройки | 1 / 10 Гц (АМ/ССВ/CW)100 Гц (FM) |
| Стабильность частоты | ±0.03 ppm @ -10 до +60°C (14 до 140°F), после прогрева в течение 5 минут |
| Режимы работы | АМ / FM / СSB / CW / RTTY / Пакетные данные |
| Каналы / управление памятью | 99 регулярных каналов 5 QMB 9 пар краевых сканирующих точек (PMS) Неразрушаемое хранение в EEPROM (Память антенного тюнера требует резервного аккумулятора типа CR2032 литиевого типа) |
| Смещение ретранслятора / сдвиг | 10 м: от 0 до 1 МГц с шагом 10 кГц6 м: от 0 до 4 МГц с шагом 10 кГц |
| Источник питания | От сети: 90-264 В переменного тока (разъём IEC C14 трёхконтактный) |
| Ток потребления / мощность | RX: Макс. 120 ВАTX: Макс. 720 ВА |

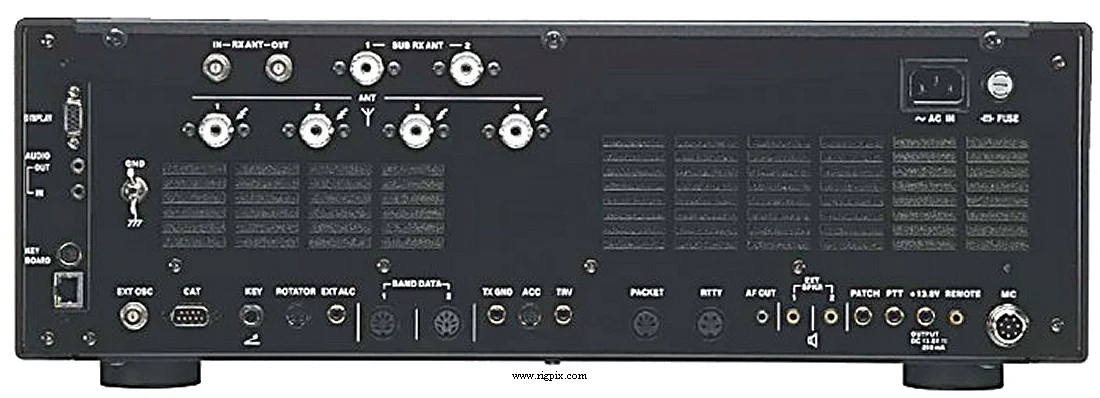

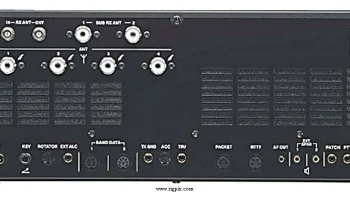

| Импеданс антенны / разъём | 50 Ом / Четыре разъёма SO-239 + Два разъёма SO-230 (только для RX) (для диапазона HF импеданс составляет 16.7-150 Ом, а для диапазона 6 м – 25-100 Ом при использовании антенного тюнера) |
| Габариты (Ш*В*Г) | 518*165*438 мм (20.4*6.5*17.3") |
| Вес | 30 кг (66 фунтов) |
| Другие особенности | Порт данных. Разъём клавиатуры PS/2. Прямое подключение звуковой карты ввода-вывода. 32-разрядный промежуточный IF DSP. Управление через интерфейс CAT. CTCSS/PL. VOX. IP3 лучше чем +40 дБм! Опция двух идентичных приёмников. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Тройной супергетеродин с тремя преобразованиями 1-е ПЧ: 40.455 МГц (VFO-A) — 40.450 МГц (опция VFO-B) 2-я ПЧ: 455 КГц (VFO-A) — 450 КГц (опция VFO-B) 3-я ПЧ: 30 КГц (24 КГц для FM) |
|---|---|
| Чувствительность | АМ (10 дБ S+N//N, полоса пропускания 6 кГц) 0.1-1.8 МГц: 3.2 мкВ 1.8-30 МГц: 2 мкВ 50-54 МГц: 1 мкВ FM (12 дБ SINAD) 28-30 МГц: 0.5 мкВ 50-54 МГц: 0.35 мкВ SSB/CW (10 дБ S/+N/N, ширина полосы 2.4 кГц) 0.1-50 МГц: 2 мкВ Диапазоны любительских радиостанций HF: 0.2 мкВ 50-54 МГц: 0.125 мкВ |
| Избирательность | ШИРИНА: Центр. VRF/u-ТУН: Выключено Режим -6 дБ -60 дБ АМ9 кГц18 кГц FM15 кГц25 кГц SSB2.4 кГц3.6 кГц CW/RTTY/PKT500 Гц750 Гц |
| Режим | -6 дБ |
| АМ | 9 кГц |
| FM | 15 кГц |
CW/RTTY/PKT
| Изоляция изображения сигнала | 70 дБ (диапазон любительских радиостанций 10-160 м) |
|---|---|
| Выходная мощность звукового сигнала / громкоговорителя | 2.5 Вт при искажении 10% / сопротивление нагрузки 4 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 4-8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | HF6 м АМ:5-75 Вт5-75 Вт FM:5-200 Вт5-200 Вт SSB (PEP):5-200 Вт5-200 Вт SSB (класс A):5-75 Вт5-75 Вт CW:5-200 Вт5-200 Вт |
|---|---|
| АМ | 5-75 Вт |
| FM | 5-200 Вт |
SSB (PEP)
| SSB (класс A) | 5-75 Вт |
|---|---|
| CW | 5-200 Вт |
| Система модуляции | АМ: Низкоуровневая (ранняя стадия) FM: Переменная реактивность SSB: Балансированная |
| Максимальное отклонение FM (установлено заводом-изготовителем) | Нормальный режим: ±5 кГцУзкий режим: ±2.5 кГц |
| Спонтанные излучения | Лучше чем -60 дБ (HF)Лучше чем -70 дБ (6 м) |
| Импеданс микрофона / разъём | Передний: 200 Ом — 10 МОм (номинальное значение 600 Ом) / 3-контактный разъём XLR (балансированный) Задний: 200 Ом — 10 МОм (номинальное значение 600 Ом) / 8-контактный разъём (металлический замок) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 2005-20xx (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| DMU-9000 FH-2 FPS-9000H MD-100A8X MD-200A8X MH-31B8 MTU-30/20 MTU-80/40 MTU-160 RXU-9000 SP-9000 TFT-9000 VL-1000 VRF-9000 YH-77STA | Устройство управления данными Удалённый пульт управления Внешний источник питания с двумя громкоговорителями и фильтрами Настольная микрофонная гарнитура Ультравысокая точность настольной микрофонной гарнитуры Гарнитура ручной микрофонной гарнитуры Блок u-Тюнинга для 30 и 20 метров Блок u-Тюнинга для 80 и 40 метров Блок u-Тюнинга для 160 метров Двойной блок приёма RXU-9000 Легкие наушники |
